Ürün Detayları
Menşe yeri: Çin
Marka adı: LHTi
Sertifika: ISO 9001:2015
Model numarası: LH-Ti3
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 3 parça
Ödeme koşulları: L/C, D/A, D/P, T/T, Western Union
Ürün adı: |
Basınçlı Kap Ekipmanları için Titanyum çanak kafa |
Malzeme: |
Titanyum GR1, GR2, GR7, GR12, vb. |
Standart: |
ASME VIII-I Standardına veya DIN28013'e göre |
Boyut: |
OD300-1250mm veya müşterilerin isteklerine göre özelleştirilmiş |
DİĞER ADI: |
Titanyum Eliptik Başlıklar, Titanyum Küresel Başlıklar |
Renk: |
Doğal |
Uygulamalar: |
Basınçlı Kap Ekipmanları ve kazanlar |
Üçüncü taraf testi: |
Mevcut |
Ürün adı: |
Basınçlı Kap Ekipmanları için Titanyum çanak kafa |
Malzeme: |
Titanyum GR1, GR2, GR7, GR12, vb. |
Standart: |
ASME VIII-I Standardına veya DIN28013'e göre |
Boyut: |
OD300-1250mm veya müşterilerin isteklerine göre özelleştirilmiş |
DİĞER ADI: |
Titanyum Eliptik Başlıklar, Titanyum Küresel Başlıklar |
Renk: |
Doğal |
Uygulamalar: |
Basınçlı Kap Ekipmanları ve kazanlar |
Üçüncü taraf testi: |
Mevcut |
Çin fabrikası GR1, GR2, GR7, GR12 Basınçlı Kap Ekipmanları için titanyum çanak kafa
| Ürün adı | Titanyum çanak kafaları / Titanyum Eliptik Başlıklar, Titanyum Küresel Başlıklar |
| Standart | ASME VIII-I Standardına veya DIN28013'e göre |
| Seviye | Titanyum GR1, GR2, GR7, GR12, vb. |
| Boyut | OD300-1250mm veya müşterilerin isteklerine göre özelleştirilmiş |
| Kalınlık | Müşterilerin istekleri olarak |
| İşleme | Soğuk şekillendirme ve sıcak şekillendirme |
| Denetleme |
Şekillendirme sonrası %100 Ultrasonik Test ve PT testi.(İhtiyaca göre.) |
| Yüzey | Turşu, Kumlama |
| ADEDI | 3 PARÇA |
Titanyum çanak kafa uygulamaları:
Basınçlı kaplar
Petrol arama
Gaz arama
Isı eşanjörleri
Güç üretimi
kimyasal işleme
tuzdan arındırma
Su arıtma
Üretim prosedürleri:
1. Titanyum levhaların veya kaplanmış çelik levhaların ilk üretimi
Denetleme
2. Temizleme ve taşlama plakası yüzeyi
3. Kaplama koruma ve boya
4. Şekillendirme (Sıcak veya soğuk şekillendirme)
5. Kesme ve taşlama için hazırlık
6. Turşu
7. UT ve PT testi
8. İstendiği gibi yüzey parlatma
9. Son muayene
10. Paketleme
(Titanyum çanak kafa) DIN28013:
| D (mm) | s min/maks (mm) | Cilt (L) | h1 (mm) | kg pr mm s | D (mm) | s min/maks (mm) | Cilt (L) | h1 (mm) | kg pr mm s |
| 300 | 4-10 | 3.5 | 78 | 1,0 | 1550 | 5-15 | 483 | 403 | 22.5 |
| 350 | 4-10 | 5.6 | 91 | 1.3 | 1600 | 5-15 | 532 | 416 | 23.9 |
| 400 | 4-10 | 8.3 | 104 | 1,7 | 1650 | 5-15 | 585 | 429 | 25,4 |
| 450 | 4-10 | 11.8 | 117 | 2,1 | 1700 | 5-15 | 640 | 442 | 27.0 |
| 500 | 4-10 | 16.1 | 130 | 2.6 | 1750 | 5-15 | 700 | 455 | 28,5 |
| 550 | 3-12 | 21,6 | 143 | 3,1 | 1800 | 5-15 | 760 | 468 | 30 |
| 600 | 3-12 | 28,0 | 156 | 3.6 | 1850 | 5-15 | 825 | 481 | 31.5 |
| 650 | 3-12 | 36.0 | 169 | 4,2 | 1900 | 5-15 | 890 | 494 | 33 |
| 700 | 3-12 | 44,5 | 182 | 4,8 | 1950 | 5-15 | 965 | 507 | 36 |
| 750 | 3-12 | 54.5 | 195 | 5,5 | 2000 | 6-15 | 1040 | 520 | 37 |
| 800 | 3-13 | 66.5 | 203 | 6.2 | 2050 | 6-15 | 1120 | 533 | 38,5 |
| 850 | 3-13 | 79,5 | 221 | 7,0 | 2100 | 6-15 | 1200 | 546 | 40.5 |
| 900 | 3-13 | 94 | 234 | 乙8 | 2150 | 6-15 | 1290 | 559 | 42,5 |
| 950 | 3-13 | 111 | 247 | 8.6 | 2200 | 6-15 | 1380 | 572 | 44.5 |
| 1000 | 4-16 | 130 | 260 | 9.5 | 2250 | 6-15 | 1480 | 685 | 46.5 |
| 1050 | 4-13 | 150 | 273 | 10.4 | 2300 | 6-15 | 1580 | 598 | 46 5 |
| 1100 | 4-13 | 173 | 286 | 11,1 | 2350 | 6-15 | 1690 | 611 | 51 |
| 1150 | 4-13 | 198 | 299 | 12.5 | 2400 | 6-15 | 1800 | 624 | 53 |
| 1200 | 4-13 | 225 | 312 | 13.6 | 2450 | 6-15 | 1910 | 637 | 55 |
| 1250 | 4-13 | 254 | 325 | 14,7 | 2500 | 6-15 | 2030 | 660 | 57 |

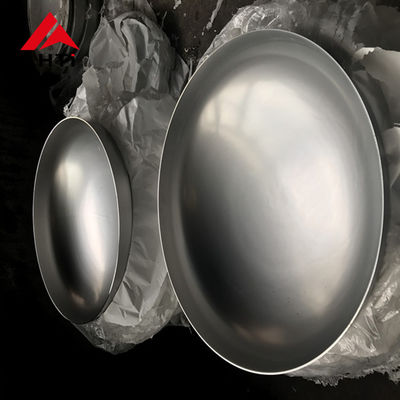

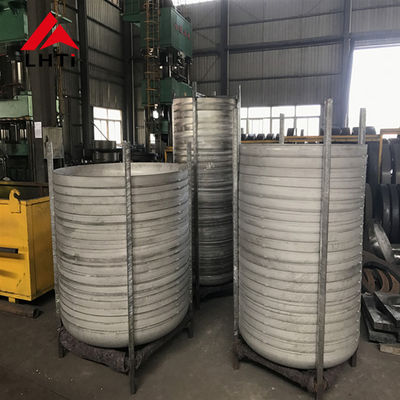

Ayrıntılı görüntüler:
Titanyum çanak kafasının gerçek uygulamaları:
Çanak Başlığı Hakkında Daha Fazla Bilgi Edinin:
* Çanak kafa (eliptik kafa veya küresel kafa olarak da adlandırılır)
* Bu elips kafanın şekli daha ekonomiktir, çünkü kafanın yüksekliği çapın sadece bir kısmıdır.
* Eliptik çanak uç yarıçapı, ana ve küçük eksen arasında değişir ve genellikle oran 2:1'dir.
* Eliptik tank başlığı, azaltılmış metal kalınlığı gereksinimi nedeniyle orta basınçlı tanklar için ekonomik çözümdür.
* Elipsoidal kafa, torisferik kafadan daha iyi mekanik özelliklere sahiptir.
* Son yıllarda eğirme üretim prosesinin uygulanmasından dolayı daha büyük çaplı eliptik kafa imalatları da gerçekleştirilebilmektedir.
* ASME eliptik bombeli başlıklar, sıvılaştırılmış petrol gazı ve hava depoları gibi ateşlenmeyen basınçlı kaplar için tankların yapımında kullanılır.
Ürün kalıpları (farklı tip):

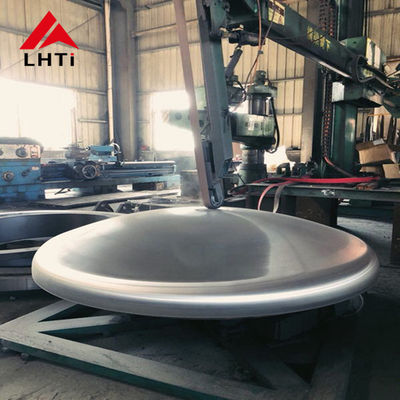

Fabrika ekranımız:
SSS:
S: Soruşturma sırasında hangi bilgileri vermeliyim? Eliptik Kafa
C: Çizimleriniz varsa, tamamen üretim çizimlerine uygun olacağız.
Çiziminiz yoksa, bana ürün verilerini söyleyebilirsiniz.
Malzeme, kafa tipi (Eliptik kafa, yarım küre kafa, bombeli kafa, düz kafa vb.), çap, kalınlık, özel toleranslar veya gereksinimler gibi birkaç önemli veri vardır.
Çizimleri gereksinimlerinize göre yapabiliriz ve nihai ürün çizimlerini onaylarsınız.
S: Ürünlerin kalitesini nasıl sağlıyorsunuz?
C: Sorunuz için teşekkürler. Üretim personelimiz ulusal kalite departmanı tarafından eğitilmiştir ve yılların üretim ve tasarım tecrübesi ile ilgili sertifikayı almıştır.
Kaynak, kusur olmadığından emin olmak için X-ray kontrolünden geçmelidir.
S: İlgili ürünleri eşleştirmemize yardımcı olabilir misiniz?
C: Şirketimiz ayrıca titanyum flanşlar, titanyum boru bağlantı parçaları ve diğer ekipmanlar gibi birçok yardımcı işletme ile çevrilidir.
En kaliteli ürünleri en düşük fiyatlarla eşleştirmenize yardımcı olabiliriz.
