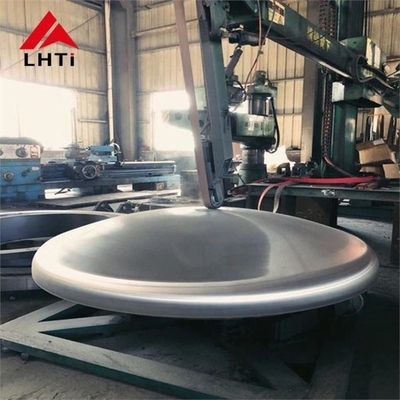

Sınıf 1 Sınıf 2 Titanyum Yarım küresel baş tabak şeklinde Titanyum baş ekipmanları Titanyum ekipmanları

Sınıf 1 Sınıf 2 Titanyum Yarım küresel baş tabak şeklinde Titanyum baş ekipmanları Titanyum ekipmanları

Tabak başı, iç ve dış kapakları kapatmak için konteynerin ucunu kapatmak için kullanılan elemanı ifade eder.

Media, hemisferik başlar/ tabak uçları/ eliptik tabak uçları olarak da bilinir.

Baş yüzeyinin şekline göre, konveks olarak bölünebilir.

şekil, konik şekil, düz şekil ve kombinasyon şekli.

Bazı gaz silindirleri içe doğru konveks kullanır.

kombinasyonlu alt baş, sadece dayanıklılığı sağlamakla kalmayıp aynı zamanda güvenli kullanım gereksinimlerini de karşılayabilir.

Baş, silindirle kaynaklanan bir konteynerin bir parçasıdır.

küresel, oval, disk, küresel taç, koni kabuğu ve kapağa ayrılmıştır, bunlardan küresel, oval, disk ve

küresel taç kafaları toplu olarak konveks kafalar olarak adlandırılır.

depolama tankı, ısı değiştiricisi gibi tüm konteyner ekipmanları için kullanılır.

kule, reaktör, kazan ve ayırma ekipmanları vb.

(Titanyum tabak başı) DIN28013:

Yemek başlarının türleri

Tabak başları çeşitli şekillerde bulunur ve her biri belirli uygulama gereksinimlerine göre seçilir.

1. Yarım küresel başlar:

   • Şekil: Mükemmel bir yarı kürede, yarı küresel baş, optimal stres dağılımını sağlar ve iç basınç altında malzeme kullanımı açısından en verimli kafa şekli olarak kabul edilir.
   • Kullanım: Reaktörler, basınç kapları ve kazanlar gibi yüksek basınçlı uygulamalarda yaygındır.

2. Elliptik tabak başları:

   • Şekli: Bu, eliptik bir eğrilikle bir baştır. Güç ve malzeme kullanımı arasındaki dengeyi sağlar ve genellikle orta basınç direnci gerektiren uygulamalarda kullanılır.
   • Kullanım: Orta basınçlı depolama tankları, ısı değiştiricileri ve reaktörler için uygundur.

3. Konveks başlar:

   • Şekil: Konveks kafalar yuvarlak, dışa dönük bir eğrilik gösterir.
   • Kullanım: Bu başlar genellikle gaz silindirlerinde, kazanlarda, kimyasal reaktörlerde ve benzer basınçlı kaplarda kullanılır.

4. Küresel Taç Başları:

   • Şekil: Küresel taç bir kürenin bir parçasıdır ve tipik olarak en iyi dayanıklılığı sağlayarak malzeme kullanımını en aza indirmek için kullanılır.
   • Kullanım: Bu tip, minimum kalınlığın ve verimli stres dağılımının gerekli olduğu yüksek basınçlı sistemler için tercih edilir.

5. Konik Başlar:

   • Şekil: Konik bir baş, tipik olarak kapın silindirli kısmı ile konteynerin kubbesi arasında kademeli bir geçiş gerektiren uygulamalarda kullanılan koni benzeri bir şekle sahiptir.
   • Kullanım: Ayrılık ekipmanlarında, ısı değiştiricilerinde ve kazanlarda yaygın.

6. Düz başlı:

   • Şekil: Bu başlar düz şekildedir ve genellikle kapın önemli bir iç basınca dayanabilmesi gerekmediği düşük basınçlı uygulamalarda kullanılır.
   • Kullanım: Depolama tanklarında, boru sistemlerinde ve bazı ısı değiştiricilerinde kullanılır.

Titanyum eliptik başlıkların uygulamalar:

Elliptik başlıkların malzemeleri:Tabak başı malzemeye göre çeşitli malzemelerden yapılabilir.

örneğin karbon çelik (A3, 20#, Q235, Q345B, 16Mn vb.), paslanmaz çelik (304, 321,

304L,316, 316L vb.), alaşımlı çelik (15Mo3 15CrMoV 35CrMoV 45CrMo), demirsizi metaller (alüminyum, titanyum,

bakır,Nikel ve nikel alaşımı vb.) malzemesi cihazın malzemesiyle aynı olmalıdır.Uzmanlık alanımız:

Titanyum yarım küresel kafalar.

Tabak başları için kaynak türleri

Tabak başları tipik olarak basınçlı bir kapın silindirik gövdesine kaynaklanır ve tasarıma bağlı olarak iki yaygın kaynak yöntemi vardır:

1. Butt kaynak:

   • Bu, tabak başının kenarlarının ve silindirli gövdenin çevresi boyunca hizalandırıldığı ve kaynaklandığı yerdir. Yüksek iç basınçlara dayanabilen pürüzsüz, akıcı bir bağlantı sağlar.

2. Soket kaynak:

   • Bu türde, baş silindir ucundaki bir sokete yerleştirilir ve bağlantı soketin dış çevresini kaynaklayarak yapılır.Bu yöntem daha yaygın olarak daha küçük çaplı kaplar veya düşük basınçlı sistemler için kullanılır.

Bulaşık başlarının uygulanması

Tabak başları, iç ve dış ortamların basınç sınırlama veya ayrımı gerektiren çeşitli endüstrilerde ve uygulamalarda kullanılır:

• Depolama tankları:
  Sıvı, gaz veya basınç altındaki kimyasalları depolayan tankların uçlarını kapatmak için kullanılır.

• Isı Değiştiricileri:
  Sıcaklığı sıvılar arasında aktaran sistemlerde bulunan başlıklar, basınç bütünlüğünü korurken ısı değiştiricilerinin uçlarını kapatmaya yardımcı olur.

• Dondurucular:
  Buhar kazanlarında, tabağ başları, sistemin içinde basınç ve ısının tutulduğunu sağlar.

• Reaktörler:
  Basınç ve güvenliğin kritik olduğu kimyasal reaktörlerde, nükleer reaktörlerde ve diğer reaksiyon kaplarında kullanılır.

• Ayrımlama ekipmanı:
  Sıvı ve gazların basınç altında tutulması gereken filtreleme ve ayrım sistemlerinde bulunur.

• Gaz Şişeleri:
  Gaz silindirlerinin üretiminde sıklıkla konveks kafalar kullanılır.

Kimyasal bileşim

Mekanik Özellik
