Ürün Detayları
Menşe yeri: Baoji, Çin
Marka adı: LIHUA
Sertifika: ISO9001, TUV etc.
Model numarası: LH-WN
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 5 parça
Fiyat: US dollar $25/pc--US dollar $85/pc
Ambalaj bilgileri: İhracat için kontrplak kutuda bulunan köpükle sarılır
Teslim süresi: 3-15 iş günü
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: ayda 50000 adet
Ürün adı: |
Titanyum kaynak boyunlu flanş |
Standart: |
ASME B16.5 |
Malzeme: |
gr1, gr2, gr5, gr7, gr12 |
Başvuru: |
Kimyasal endüstri |
Sızdırmazlık Yüzeyi: |
RF, FF, TG, RJ vb. |
Boyut: |
NPS 1/2 - NPS 24(DN 10 - 2000) |
Baskı yapmak: |
150#-2500# |
Yüzey: |
cilalı |
teknik: |
Dövme ve CNC İşlenmiş |
Denetleme: |
Ultrasonik Test ve Malzeme Test Raporu EN10204.3.1 |
Ürün adı: |
Titanyum kaynak boyunlu flanş |
Standart: |
ASME B16.5 |
Malzeme: |
gr1, gr2, gr5, gr7, gr12 |
Başvuru: |
Kimyasal endüstri |
Sızdırmazlık Yüzeyi: |
RF, FF, TG, RJ vb. |
Boyut: |
NPS 1/2 - NPS 24(DN 10 - 2000) |
Baskı yapmak: |
150#-2500# |
Yüzey: |
cilalı |
teknik: |
Dövme ve CNC İşlenmiş |
Denetleme: |
Ultrasonik Test ve Malzeme Test Raporu EN10204.3.1 |

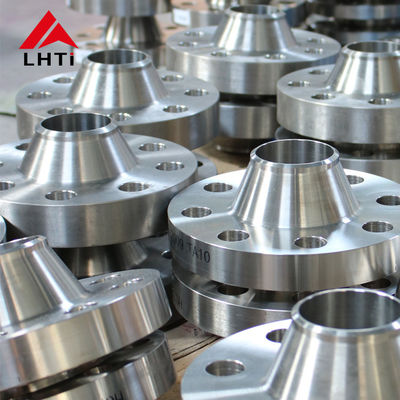

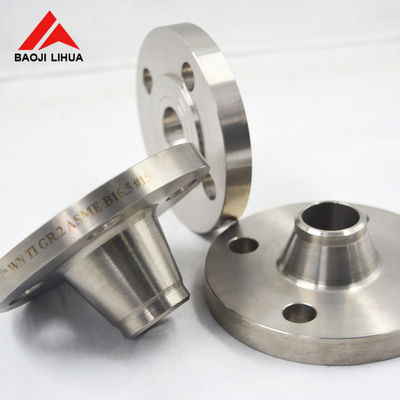

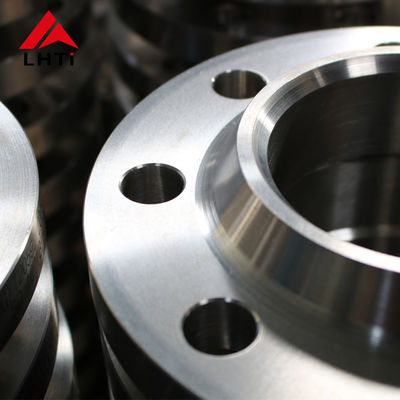

WN Titanyum Flanşlar
Titanyum flanş, boruyu boruya ve borunun ucuna bağlayan saf titanyum veya titanyum alaşımından yapılmış bir parçadır.
Ürün Adı: WN Titanyum Flanşlar
Standart: ANSI / ASME B16.5
Malzeme: Gr1 Gr2 Gr5 Gr7 Gr12
Birim Fiyatı: $25usd/adet-$85usd/adet
Sızdırmazlık Yüzeyi: RF, FF, TG, RJ vb.
Boyut: NPS 1/2 - NPS 24(DN 10 - 2000)
Basınç: 150#-2500#
Yüzey: cilalı
Teknik: Dövme ve CNC İşlenmiş
Muayene: UT% PT%
Sertifika: ISO9001, TÜV vb.
Kaynak boyunlu titanyum flanş ile titanyum flanş üzerinde kayma arasındaki farklar
1. Farklı kaynak biçimleri: Boyun düz kaynaklı titanyum flanş boru ve titanyum flanşın kaynak şekli, köşe kaynağı iken, boyun alın kaynaklı flanş ve borunun kaynak şekli kolan kaynağıdır;
2. Farklı malzemeler: Boyunlu düz kaynak flanşının malzemesi, gereksinimleri karşılayan bir kalınlığa sahip sıradan titanyum levhadan yapılırken, boyunlu alın kaynak flanşının malzemesi çoğunlukla titanyum dövmelerden işlenir;
3. nominal basınç farklıdır: boyunlu düz kaynak flanşının nominal basıncı: 0.6--- 4.0MPa ve boyunlu alın kaynak flanşının nominal basıncı: 1--25MPa;
4. Bir diğer husus, boyunlu alın kaynaklı flanş ile bağlantı borusu arasındaki kaynak dikişinin B tipi dikişe, boyunlu düz kaynaklı flanş ile bağlantı borusu arasındaki kaynak dikişinin C tipi dikişe ait olmasıdır.Ve kaynak sonrası tahribatsız muayene farklıdır;
5. Boyunlu düz kaynak flanşı ve boyunlu alın kaynak flanşı istendiğinde değiştirilemez.İmalat açısından bakıldığında, boyunlu düz kaynak flanşı (SO, Slip On'un kısaltmasıdır) büyük bir iç çapa sahiptir, bu da ağırlığın hafif olduğu ve maliyetin düşük olduğu anlamına gelir.Anma çapı 250 mm'den büyük olan boyun alın kaynak flanşlarının (WN, Kaynak Boyununun kısaltmasıdır) test edilmesi gerekir ve SO flanşlarının test edilmesine gerek yoktur, bu nedenle maliyet düşüktür.
wn titanyum flanş bağlantısı:
Titanyum flanşta delikler vardır ve cıvatalar iki flanşı sıkıca birbirine bağlar.Flanşlar contalarla kapatılmıştır.Flanşlı boru bağlantı parçaları, flanşlı boru bağlantı parçalarını ifade eder.
Döküm ile yapılabileceği gibi vidalı bağlantı veya kaynak ile de oluşturulabilir.Flanş bağlantısı bir çift flanş, bir conta, birkaç cıvata ve somundan oluşur.Conta, iki flanşın sızdırmazlık yüzeyleri arasına yerleştirilir.Somunu sıktıktan sonra, conta yüzeyindeki özgül basınç belirli bir değere ulaşır ve bağlantının sıkı ve sızdırmaz olması için deforme olur ve conta yüzeyinin pürüzlülüğünü doldurur.
Ayrıntılar görüntüleri
Uygulamalar
Üretim süreci
Fabrikamız
Stoklamak
Kalite Kontrol
Ambalajlama
