Ürün Detayları
Menşe yeri: Baoji, Çin
Marka adı: LIHUA
Sertifika: ISO9001, TUV etc.
Model numarası: LH-WN
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 5 parça
Fiyat: US dollar $25/pc--US dollar $85/pc
Ambalaj bilgileri: İhracat için kontrplak kutuda bulunan köpükle sarılır
Teslim süresi: 3-15 iş günü
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: AYLIK 5000 ADET
Ürün Adı: |
Titanyum Saplama Uçları |
Standart: |
ASME B16.9 |
Malzeme: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Uygulama: |
Kimyasal endüstri |
Türü: |
Kısa model, Uzun model |
Boyut: |
NPS1/2"-48" (DN15-1200) |
duvar kalınlığı: |
Sch10'lar—Sch80'ler veya Sch160'lara kadar daha büyük |
Yüzey: |
Asitleme, Parlatma, Kumlama |
Teknik: |
dikişsiz/kaynaklı |
Denetleme: |
Ultrasonik Test ve Malzeme Test Raporu EN10204.3.1 |
Ürün Adı: |
Titanyum Saplama Uçları |
Standart: |
ASME B16.9 |
Malzeme: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Uygulama: |
Kimyasal endüstri |
Türü: |
Kısa model, Uzun model |
Boyut: |
NPS1/2"-48" (DN15-1200) |
duvar kalınlığı: |
Sch10'lar—Sch80'ler veya Sch160'lara kadar daha büyük |
Yüzey: |
Asitleme, Parlatma, Kumlama |
Teknik: |
dikişsiz/kaynaklı |
Denetleme: |
Ultrasonik Test ve Malzeme Test Raporu EN10204.3.1 |
GR2 Titanyum Stub Ends fiyatı ASME B16.9
1Şirketimiz.
16 yıldan fazla bir süredir titanyum ürünlerinin önde gelen üreticisi olarak, İtalya, Rusya, Türkiye ve Şili gibi birçok ülkeye titanyum flange ihraç ettik.Ürünlerimizin kalitesi yaygın olarak kabul edilir.Bu yüzden şirketimize güvenmelisin.
2Titanyum kaynaklı boyun flensinin ürün bilgileri
Malzeme:Gr1, Gr2, Gr5, Gr7, Gr12
Standart:ANSI B16.5, ASME B16.5, EN1092-1,JIS B2220, DIN2627-2628
Boyut:1/2 "~ 30" NB, NPS 1/2 - NPS 24 (DN 10 - 2000).
Teknik: dikişsiz / kaynaklı /Kurbağa ve CNC işlenmiş
Avantajları:
Gr2 Titanyum Stub Sonu Ürün Bilgisi
Sınıf:GR1 GR2 GR5 GR7 GR9 GR12
Standart:ASME B16.9
Tip:Kısa desen, Uzun desen
Tekniği:Dikişsiz/Saldırılmış
Boyut:NPS1/2′′-48′′ (DN15-1200)
Duvar kalınlığı:Sch10s Sch80s veya daha büyük Sch160s
Yüzey:Karıştırma, cilalama, kum püskürtme
Gr2 Titanyum Stub Sonlarının Avantajları
Düşük yoğunluk
Yüksek Güç
Mükemmel korozyon direnci
İyi ısı iletkenliği
Kesinlik Üretimi
Ağırlığı hafif
Mükemmel güç ağırlık oranı
Yüksek sıcaklığa dayanıklılık
Düşük sıcaklığa dayanıklı
Uzun hizmet ömrü

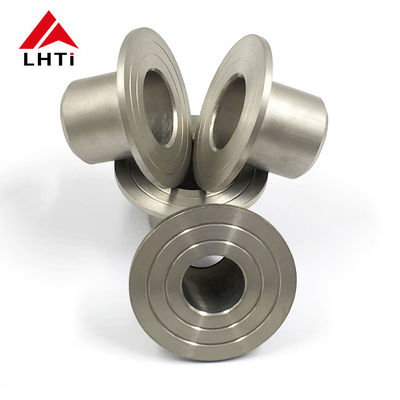

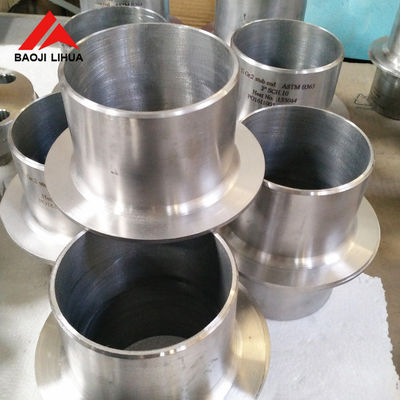

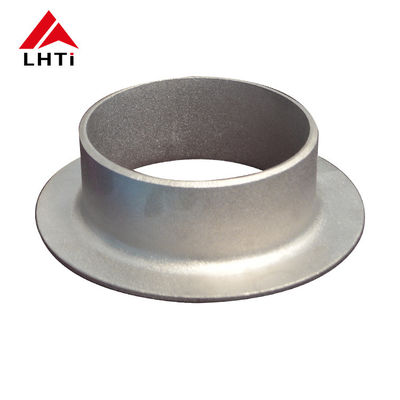

Gr2 Titanyum Stub Sonlarının Detaylı Resimleri
Gr2 Titanyum Stub Sonlarının Uygulanması
Petrol ve gaz endüstrisinde yüksek basınçlı boru hatları
Pulp ve kağıt işleme ekipmanları
Deniz mühendisliği ve gemi yapımı
Su ve deniz suyu hizmeti
Oksitleyici ortamları ve oksitleyici asitleri içeren kimyasal işlemler
GR2 Titanyum Stub Sonlarının Yapım Özellikleri, Standartları ve Faydaları
Sınıf 2 titanyum montaj uçları, ticari olarak saf titanyum sınıf 2'den (UNS R50400) yapılmış butla kaynaklı montajlara sahiptir.Şekil 1'de gösterildiği gibi. Genellikle bir bultlanmış montaj oluşturmak için sarmal flensler veya dikişlerle kullanılır. Düz boru bölümünün dış çapı ve duvar kalınlığı boruyla aynı olmalıdır.Çubuk kalınlığı P, nominal boru duvar kalınlığı t'den az olmamalıdır.G döngüsünün çapı, RF flensinin standart işlenmiş yüzüne uymaktadır. Gerginlik konsantrasyonlarının önlenmesi için üst üste gelen ve düz boru kesimleri arasında fileler sağlanmalıdır.Filet yarıçapı R, kuyruk flens veya dikiş için belirlenmiş yarıçapla eşleşir.
Sınıf 300 Titanyum tüylü uçlar için spesifikasyon
| Döşeme Boyutu | ||||||||||
| Num. boru Boyut |
Flange Dia. | Flanş kalınlığı. | Merkezi Dia, üste. | Yükseliş Yüzü Dia. | Weld Point'te. | - Hayır, hayır. - Ne? Çukurlar |
- Evet. İçinden Çiviler |
Bir gün. Bolt Çemberi |
Sıkıcı - Evet. |
Uzunluk Merkezi üzerinden |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 0.84 | 4 | 2-5/8 | 1/2 | 0.62 | 2-1/16 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 1.05 | 4 | 3-1/4 | 5/8 | 0.82 | 2-1/4 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 1.32 | 4 | 3-1/2 | 5/8 | 1.05 | 2-7/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 1.66 | 4 | 3-7/8 | 5/8 | 1.38 | 2-9/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 1.90 | 4 | 4-1/2 | 3/4 | 1.61 | 2-11/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 2.38 | 8 | 5 | 5/8 | 2.07 | 2-3/4 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 2.88 | 8 | 5-7/8 | 3/4 | 2.47 | 3 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 3.50 | 8 | 6-5/8 | 3/4 | 3.07 | 3-1/8 |
4. Ayrıntılı ResimlerTitanyum Topu Sonları
(2) TestTitanyum Topu Sonları
5Titanyum kaynaklı boyun flensinden ilgili ürünler
6. Titanyum kaynak boyun flensinin tüm testleri
Görsel test (VT)
Ultrasonik Test (UT)
Radyografik Test (RT)
Manyetik parçacık testi (MT)
Penetrant Test/Dye Penetrate (PT)
Eddy Akım testi (ET)
Akustik Emisyon (AE)
7. Çekim gereksinimleriTitanyum Topu Sonları
| Sınıf | Çekim sıklığı (min) | Verim gücü ((min) | Uzunluk (%) | ||
| KSI | M Pa | KSI | M Pa | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 12 | 70 | 438 | 50 | 345 | 18 |
