Ürün Detayları
Menşe yeri: Çin
Marka adı: LHTi
Sertifika: ISO9001-2015
Model numarası: Tüp
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 100kg
Fiyat: $20--$29/pcs
Ambalaj bilgileri: İçi süngerli veya naylon poşet, dışı gibi kontrplak kasa,
Teslim süresi: 15 iş günü
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: Ayda 5ton
Seviye: |
Gr12 |
Dış çap: |
OD25.4mm OD32mm |
Malzeme: |
Ti-0.3Mo-0.8 Ni |
Standart: |
ASTM B338 |
Uzunluk: |
MAKS 12000mm |
Dış çap: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm vb. |
Duvar kalınlığı:: |
0,5-3,0 mm |
Tip: |
Kaynaklı/dikişsiz |
Başvuru: |
Eşanjör, kimya endüstrisi vb. |
teknik: |
haddelenmiş |
ADEDI: |
100kg |
Seviye: |
Gr12 |
Dış çap: |
OD25.4mm OD32mm |
Malzeme: |
Ti-0.3Mo-0.8 Ni |
Standart: |
ASTM B338 |
Uzunluk: |
MAKS 12000mm |
Dış çap: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm vb. |
Duvar kalınlığı:: |
0,5-3,0 mm |
Tip: |
Kaynaklı/dikişsiz |
Başvuru: |
Eşanjör, kimya endüstrisi vb. |
teknik: |
haddelenmiş |
ADEDI: |
100kg |
Eşanjör borusu OD25.4mm OD19.05mm ASTM B338 titanyum boru
1. Titanyum tüp Teknik Gereksinimler
ASTM B338 Kondenserler ve Eşanjörler için Dikişsiz ve Kaynaklı Titanyum ve Titanyum Alaşımlı Borular
ASTM B338, yüzey yoğunlaştırıcılar, buharlaştırıcılar ve ısı eşanjörleri için 28 derecelik dikişsiz ve kaynaklı titanyum alaşımlı boruları kapsar.
| Standart | ASTM B338, ASME SB338 |
| Normal Sınıf | 1. Sınıf 2. Sınıf |
| Dış çap | 12,7 mm 15 mm 17 mm 19 mm 25,4 mm 31 mm vb. |
| duvar kalınlığı | 0,9 mm/1,0 mm/ 1,2 mm/1,5 mm |
| Uzunluk | 3000 - 6000mm veya diğer ekonomik uzunluklar |
| Bitiş | Cilalı, AP (Tavlı ve Turşu), BA (Parlak ve Tavlı), MF |
| Biçim | Düz titanyum Boru, Sarmal titanyum boru |
| Tip | Dikişsiz, ERW, EFW, Kaynaklı, Fabrikasyon |
| Son | Düz Uç, Eğimli Uç, Dişli |
| İşaretleme | Standart, Sınıf, OD, Kalınlık, Uzunluk, Isı No. (Veya müşterinin isteğine göre.) |
| Başvuru | Yağ Tüpü, Gaz Tüpü, Akışkan Tüpü, Kazan ve Eşanjör |
| Katma Değerli Hizmet |
İstenilen Boyut ve Uzunluğa göre Çekme ve Genişletme, Lehçe (Elektro ve Ticari) Tavlanmış ve Turşu Bükme, İşleme vb. |
| Test sertifikası | Değirmen Test Sertifikası EN 10204/3.1,TPI Raporu, EN10204/3.2 |
2. Isı değiştirici boru uygulaması
Kimyasal bileşim (%Ağ)
| ASTM No. | Fe maks | O maks | N maks | C maks | H maks | PD | Al | bal |
| 1. derece | 0,2 | 0.18 | 0.03 | 0.1 | 0.015 | - | - | Ti |
| 2. sınıf | 0,3 | 0.25 | 0.03 | 0.1 | 0.015 | - | - | Ti |
Fiziksel Özellikler (Min)
| ASTM Derecesi | Alaşım Bileşimi | Gerilme direnci | Akma dayanımı | Uzama min % | ||
| ksi | mpa | ksi | mpa | |||
| 1. derece | Alaşımsız Ti ("Saf") 35A -CP1 | 35 | 240 | 25 | 170 | 30 |
| 2. sınıf | Alaşımsız Ti ("Saf") 50A -CP2 | 58 | 400 | 40 | 275 | 25 |
Titanyum tüpler Kalite kontrolleri:
UT ,PT ,Hidrodatik test, Girdap akımı denetimi,Kimyasal bileşim denetimi,Boyut denetimi,
Çekme testi, Radyografik muayene, Kalınlık muayenesi, PMI muayenesi
Eşanjörde kullanılan titanyum borular / titanyum borular:
3. Titanyum alaşımlı boru özellikleri
| Seviye | N(%) | C(%) | H(%) | Fe(%) | Ö(%) | Ti | Diğer, maks. |
| 1 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.20 | ≤0.18 | bal | ≤0.4 |
| 2 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.30 | ≤0,25 | bal | ≤0.4 |
| Seviye | Çekme Dayanımı (dk) | Yeild Mukavemeti (%0,2 ofset)) | Uzama(%) | ||||
| ksi | MPa | Minimum | Maks. | ||||
| Ksi | mpa | Ksi | mpa | ||||
| 1 | 35 | 240 | 15 | 140 | 45 | 310 | ≥24 |
| 2 | 60 | 400 | 40 | 275 | 65 | 450 | ≥20 |
| Ürün adı | Eşanjör borusu Titanyum boru/boru |
| Malzeme | titanyum(Gr2) |
| sertifika | ISO9001:2015, TÜV, EN10204.3.1 |
| Standart | ASTM B338 |
| Boyut |
OD19mmxWT0.5-0.8mmx3000-12000mm OD25mmxWT1.0-1.2mmx3000-12000mm OD32mmxWT1.0-1.2mmx3000-6000mm OD38mmxWT1.0-1.2mmx3000-6000mm Veya müşterinin ihtiyacına göre. |
| teknik | haddelenmiş |
| Durum | Tavlı (M) |
| Tip |
Eşanjör için dikişsiz Titanyum Tüp,Otomobil için titanyum egzoz borusu, titanyum bobin tüpü Kaynaklı Titanyum Tüp, |
| Başvuru |
1) Güç ve kimya tesisi 2) Otomotiv bileşenleri 3)spor 4) deniz korozyonu |
| Yüzey |
Asit dekapaj, CNC torna yüzeyi. |
4.Titanyum tüp Üretim süreci

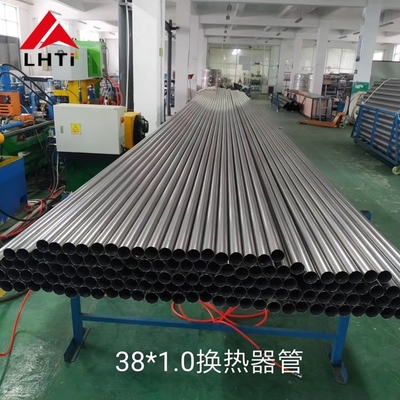

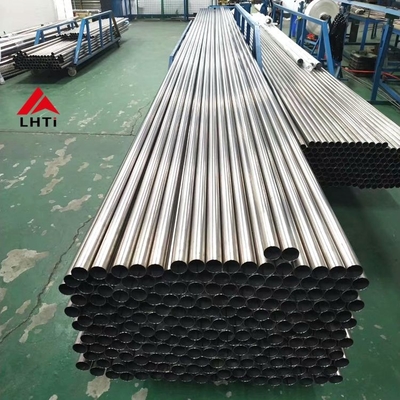

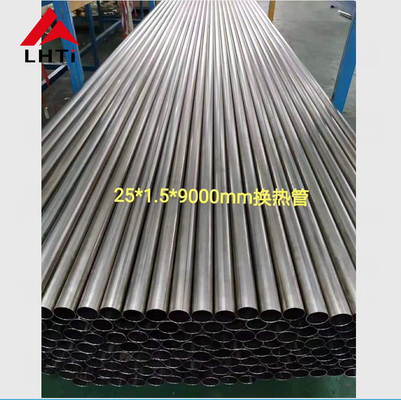

5. Atölyede detay resmi
|
Malzeme Seviye |
Durum | İşleme | OD(mm) | Duvar kalınlığı (mm) | |||||||||||
| 0,5 | 0,6 | 0,8 | 1.0 | 1.25 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | ||||
|
Gr1 Gr2 Gr7 Gr12 |
tavlanmış (M) |
Soğuk haddelenmiş | 10-15 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - |
| ﹥15-20 | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | |||
| ﹥20-30 | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | |||
| ﹥30-40 | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | - | |||
| ﹥40-50 | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | ||||
| ﹥50-60 | - | - | - | - | - | ○ | ○ | ○ | ○ | ○ | - | - | |||
| ﹥60-80 | - | - | - | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | |||
| kaynaklı | 16 | ○ | ○ | ○ | ○ | - | - | - | - | - | - | - | - | ||
| 19 | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | - | |||
| 25,27 | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | |||
| 31,32,33 | - | - | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |||
| 38 | - | - | - | - | - | ○ | ○ | ○ | - | - | - | - | |||
| 50 | - | - | - | - | - | - | ○ | ○ | - | - | - | - | |||
| 63 | - | - | - | - | - | - | ○ | ○ | - | - | - | - | |||
| kaynaklı haddelenmiş | 6-10 | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | - | ||
| ﹥10-15 | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | |||
| ﹥15-20 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |||
| ﹥20-25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |||
| ﹥25-30 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |||
| Not: "○" üretilebilecek özellikleri belirtir | |||||||||||||||
ASTM B338 titanyum tüp
Kullanılmış:Eşanjör, kondenser ve çeşitli basınçlı kaplar
Duvar kalınlığı: 0,5 mm ila 4,5 mm
Uzunluk: 3000 mm / 6000 mm ve 9000 mm'ye kadar daha uzun
Dış Çaplar: 10 mm'den 114 mm'ye
Duvar kalınlığı toleransı: +/- %10
Uzunluk toleransı: +3.2mm
6. ASME SB388 Testi aşağıdaki gibidir
Ti dikişsiz ve kaynaklı borular için aşağıdaki testleri sağlıyoruz
| Kimyasal bileşim | Görsel İnceleme | Ultrasonik muayene | Mevcut Test |
| Düzleştirme Testi | Düzleştirme Testi | Pnömatik Test | hidrostatik Test |
| çekme | Teslim olmak | Sertlik | Uzama |
7. Titanyum alaşımlı boru tedarikçisiyle iletişime geçmekten çekinmeyin
