Ürün Detayları
Menşe yeri: Çin
Marka adı: LHTi
Sertifika: ISO9001-2015
Model numarası: Tüp
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 100kg
Fiyat: $20--$29/pcs
Ambalaj bilgileri: İçi süngerli veya naylon poşet, dışı gibi kontrplak kasa,
Teslim süresi: 15 iş günü
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: Ayda 5ton
Seviye: |
Gr2 |
Dış çap: |
OD25.4mm OD32mm |
Başvuru: |
Endüstriyel, Kimyasal |
Malzeme: |
GR1.GR2 |
Standart: |
ASTM B338 |
Uzunluk: |
MAKS 12000mm |
Dış çap: |
19 mm/21,7 mm/25,4 mm/32 mm/33,4 mm/38 mm/45 mm vb. |
Duvar kalınlığı:: |
0,5-3,0 mm |
Tip: |
Kaynaklı/Dikişsiz |
Seviye: |
Gr2 |
Dış çap: |
OD25.4mm OD32mm |
Başvuru: |
Endüstriyel, Kimyasal |
Malzeme: |
GR1.GR2 |
Standart: |
ASTM B338 |
Uzunluk: |
MAKS 12000mm |
Dış çap: |
19 mm/21,7 mm/25,4 mm/32 mm/33,4 mm/38 mm/45 mm vb. |
Duvar kalınlığı:: |
0,5-3,0 mm |
Tip: |
Kaynaklı/Dikişsiz |

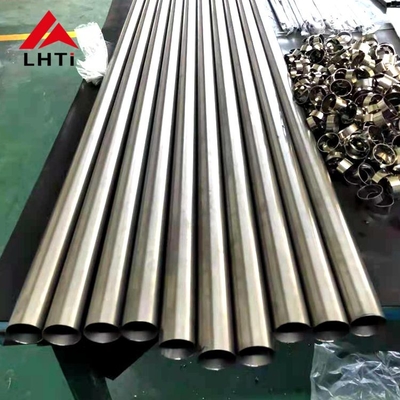

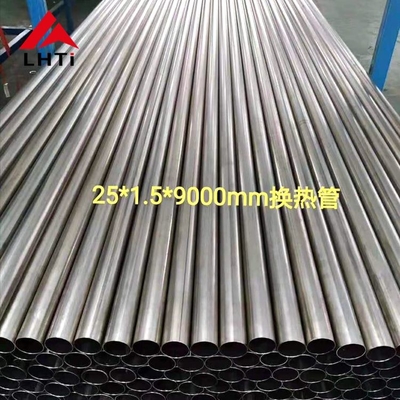

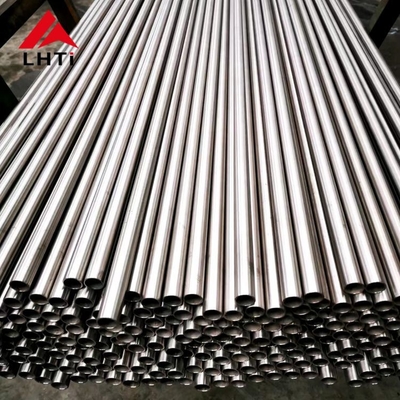

OD25.4mm OD32mm ASTM B338 ısı eşanjörü için titanyum boru
1. Titanyum tüp Teknik Gereksinimler
| Seviye | N(%) | C(%) | H(%) | Fe(%) | Ö(%) | Ti | Diğer, maks. |
| 1 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.20 | ≤0.18 | bal | ≤0.4 |
| 2 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.30 | ≤0,25 | bal | ≤0.4 |
| Seviye | Çekme Dayanımı (dk) | Yeild Mukavemeti (%0,2 ofset)) | Uzama(%) | ||||
| ksi | MPa | Minimum | Maks. | ||||
| Ksi | mpa | Ksi | mpa | ||||
| 1 | 35 | 240 | 15 | 140 | 45 | 310 | ≥24 |
| 2 | 60 | 400 | 40 | 275 | 65 | 450 | ≥20 |
| Ürün adı | Eşanjör borusu Titanyum boru/boru |
| Malzeme | titanyum(Gr2) |
| sertifika | ISO9001:2015, TÜV, EN10204.3.1 |
| Standart | ASTM B338 |
| Boyut |
OD19mmxWT0.5-0.8mmx3000-12000mm OD25mmxWT1.0-1.2mmx3000-12000mm OD32mmxWT1.0-1.2mmx3000-6000mm OD38mmxWT1.0-1.2mmx3000-6000mm Veya müşterinin ihtiyacına göre. |
| teknik | haddelenmiş |
| Durum | Tavlı (M) |
| Tip |
Eşanjör için dikişsiz Titanyum Tüp,Otomobil için titanyum egzoz borusu, titanyum bobin tüpü Kaynaklı Titanyum Tüp, |
| Başvuru |
1) Güç ve kimya tesisi 2) Otomotiv bileşenleri 3)spor 4) deniz korozyonu |
| Yüzey |
Asit dekapaj, CNC torna yüzeyi. |
2. Isı değiştirici boru uygulaması
3. Titanyum alaşımlı boru özellikleri
| Öğe | Değer | Öğe | Değer |
| Anavatan | Çin | İşleme Hizmeti | Bükme, Kaynak, Rulo Açma, Kesme, Delme |
| Marka adı | PİTİTANLAR | Ürün adı | Titanyum Tüp |
| Malzeme | Titanyum Gr1/2/3/4/5/9/18/21/22 | sertifikalar | IS09001;DNV;PED |
| Dış çap | 5mm-270mm | Renk | Titanyum Orijinal Renk |
| Uzunluk | <13000mm | İşleme | Soğuk Azaltma |
| Standart | ASTM B337/ASTMB338 | ADEDI | 10 KG |
| Başvuru | Sanayi | Özellik | Yüksek Mukavemetli Düşük Yoğunluklu Titanyum |
| teknik | sorunsuz | paket | Ahşap kasa |
| Duvar kalınlığı | 0,4-7 mm | Dış Çap | 3-108mm |
4.Titanyum tüp Üretim süreci
5. Atölyede detay resmi
|
Malzeme Seviye |
Durum | İşleme | OD(mm) | Duvar kalınlığı (mm) | |||||||||||
| 0,5 | 0.6 | 0,8 | 1.0 | 1.25 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | ||||
|
Gr1 Gr2 Gr7 Gr12 |
tavlanmış (M) |
Soğuk haddelenmiş | 10-15 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - |
| ﹥15-20 | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | |||
| ﹥20-30 | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | |||
| ﹥30-40 | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | - | |||
| ﹥40-50 | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | ||||
| ﹥50-60 | - | - | - | - | - | ○ | ○ | ○ | ○ | ○ | - | - | |||
| ﹥60-80 | - | - | - | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | |||
| kaynaklı | 16 | ○ | ○ | ○ | ○ | - | - | - | - | - | - | - | - | ||
| 19 | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | - | |||
| 25,27 | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | |||
| 31,32,33 | - | - | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |||
| 38 | - | - | - | - | - | ○ | ○ | ○ | - | - | - | - | |||
| 50 | - | - | - | - | - | - | ○ | ○ | - | - | - | - | |||
| 63 | - | - | - | - | - | - | ○ | ○ | - | - | - | - | |||
| kaynaklı haddelenmiş | 6-10 | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | - | ||
| ﹥10-15 | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | |||
| ﹥15-20 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |||
| ﹥20-25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |||
| ﹥25-30 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |||
| Not: "○" üretilebilecek özellikleri belirtir | |||||||||||||||
ASTM B338 titanyum tüp
Kullanılmış:Eşanjör, kondenser ve çeşitli basınçlı kaplar
Duvar kalınlığı: 0,5 mm ila 4,5 mm
Uzunluk: 3000 mm / 6000 mm ve 9000 mm'ye kadar daha uzun
Dış Çaplar: 10 mm'den 114 mm'ye
Duvar kalınlığı toleransı: +/- %10
Uzunluk toleransı: +3.2mm
6. ASME SB388 Testi aşağıdaki gibidir
Ti dikişsiz ve kaynaklı borular için aşağıdaki testleri sağlıyoruz
| Kimyasal bileşim | Görsel İnceleme | Ultrasonik muayene | Mevcut Test |
| Düzleştirme Testi | Düzleştirme Testi | Pnömatik Test | hidrostatik Test |
| çekme | Teslim olmak | Sertlik | Uzama |
7. Titanyum alaşımlı boru tedarikçisiyle iletişime geçmekten çekinmeyin
