Ürün Detayları
Menşe yeri: Çin
Marka adı: LH
Sertifika: ISO 9001:2015
Model numarası: titanyum flanş
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 BİLGİSAYAR
Fiyat: USD 30/PC-USD 100/PC
Ambalaj bilgileri: kontrplak durumda
Teslim süresi: 10-15 GÜN
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: Ayda 1000 Adet
Ürün adı: |
ASTM B381 GR1 GR2 GR5 GR7 GR12 Kimya endüstrisi için titanyum kör flanş |
Malzeme sınıfı: |
Gr1 Gr2 Gr5 Gr7 Gr12 |
Sızdırmazlık Yüzeyi: |
FF |
Standart: |
ASME B 16.5 ASTM B381 |
Tip: |
BL FLANŞ |
Denetleme: |
Ultrasonik Test ve Malzeme Test Raporu EN10204.3.1, PMI TEST |
Ürün adı: |
ASTM B381 GR1 GR2 GR5 GR7 GR12 Kimya endüstrisi için titanyum kör flanş |
Malzeme sınıfı: |
Gr1 Gr2 Gr5 Gr7 Gr12 |
Sızdırmazlık Yüzeyi: |
FF |
Standart: |
ASME B 16.5 ASTM B381 |
Tip: |
BL FLANŞ |
Denetleme: |
Ultrasonik Test ve Malzeme Test Raporu EN10204.3.1, PMI TEST |

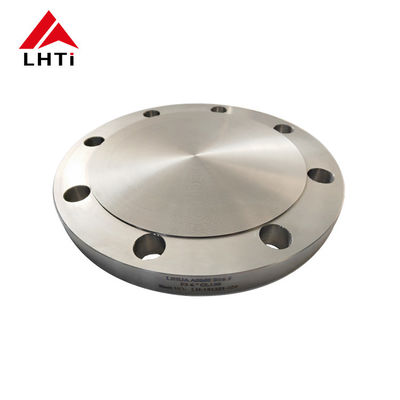

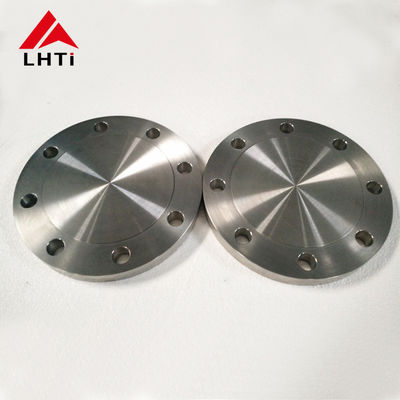

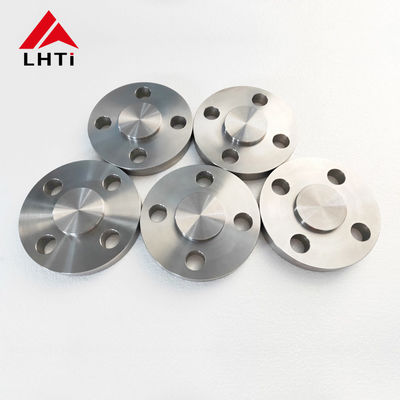

ASTM B381 GR1 GR2 GR5 GR7 GR12 Kimya endüstrisi için titanyum kör flanş
Titanyum malzemenin mükemmel korozyon direnci nedeniyle, saf titanyum flanş, petrokimya projesinin boru uçlarını bağlamak için çok kullanılır.İki cihazı birbirine bağlamak için ekipman çıkışı ve girişinde de kullanışlıdır.
Titanyum alaşımı hafif, yüksek mukavemetli ve iyi korozyon direnci özelliklerine sahiptir, bu nedenle titanyum alaşımlı flanş genellikle petrol sondajı, deniz mühendisliği, makine ve ekipman imalat endüstrisinde bağlantının önemli basınç kısımlarında kullanılır.
Giant Metal, titanyum flanş ürünlerimizin kaliteli kalmasını sağlayan dövme ve işleme konusunda zengin deneyime sahiptir.
Aynı zamanda müşterilerin özel gereksinimlerini karşılamak için müşteri çizimlerine göre titanyum flanş da üretiyoruz.
Flanş tipi:
Kaynak plakası flanşı (PL)
Geçmeli Boyun Flanşı (SO)
Kaynak boyunlu flanş (WN)
Entegre flanş (IF)
Soket kaynak flanşı (SW)
Dişli flanş (Th)
Alıştırma flanşı (LJF)
Kör flanş (BL(ler))
Çizim işlemine göre de yapabiliriz.
titanyum flanşlar standart
Amerikan Standardı :ASME / ANSI B16.5 / B16.47
(Orifis flanşı için ASME / ANSI B16.36, büyük çaplı çelik flanş için ASME / ANSI B16.47
AWWA_C207-1994_Su Temini Mühendisliği için Amerikan Standart Çelik Boru Flanşıdır)
Japon standardı: JIS / KS B2220-2010
Almanya (Avrupa Standardı) :UNI EN1092-1
Rusya : GOST 12821-80 ГОСТ 33259—2015
titanyum flanş basıncı
CL 150 300 400 600 900 1500 2500 Psi ,Vb
titanyum flanş Çapı
DN15 ~ 600mm
Titanyum flanş sızdırmazlık yüzü
yükseltilmiş yüzey (RF), Erkek ve Dişi (MF), Zıvana oluk yüzeyi (TG), metal halka bağlantı yüzeyi, toplam dört çeşit.
titanyum flanş ortak boyut
DN15-DN2000 1/2 inç-36 inç
titanyum flanş uygulaması
Esas olarak petrokimya, tıp ve sağlık, güç, havacılık, askeri, yangından korunma, metalurji, gemi yapımı, gaz,
ve Çevre koruma, yüksek basınç gerektirir.
titanyum flanşlar işlevi
Flanş, conta ve cıvata, bir grup birleşik sızdırmazlık yapısının sökülebilir bir bağlantısı olarak birbirine bağlanmıştır.
Flanş bağlantısı, boru hattı inşaatı için önemli bir bağlantı yöntemidir.
Flanş bağlantısının kullanımı kolaydır ve büyük basınçlara dayanabilir.
2.Kimyasal gereksinimler
| N | C | H | Fe | Ö | Al | V | PD | ay | Ni | Ti | |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | bal |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | bal |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~6.75 | 3.5~4.5 | / | / | / | bal |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12~0.25 | / | / | bal |
| Gr9 | 0.03 | 0.08 | 0.015 | 0.25 | 0.15 | 2.5~3.5 | 2.0~3.0 | / | / | / | bal |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0,2~0,4 | 0,6~0,9 | bal |
3. çekme gereksinimleri
| Seviye | Bileşen | Çekme mukavemeti (dak) | Verim gücü (dak) | Uzama(%) | ||
| ksi | M Pa | ksi | M Pa | |||
| 1 | Ta1 | 35 | 240 | 20 | 138 | 24 |
| 2 | TA2 | 50 | 345 | 40 | 275 | 20 |
| 5 | Ti6Al4V | 130 | 895 | 120 | 828 | 10 |
| 7 | Ti-0.2Pd | 50 | 345 | 40 | 275 | 20 |
| 9 | Ti-3Al-2.5V | 90 | 620 | 70 | 438 | 15 |
| 12 | Ti-0.3Mo-0.8Ni | 70 | 438 | 50 | 345 | 18 |
4. ASTM B381 Titanyum Flanşların Mekanik Özellikleri
| eleman | Yoğunluk | Erime noktası | Gerilme direnci | Akma dayanımı | Uzama |
| titanyum Gr2 | 4.5g/cm3 | 1665℃(3030°F) | Psi- 49900, MPa- 344 | Psi-39900, MPa-275 | %20 |
| titanyum Gr5 | 4,43g/cm3 | 1632℃(2970°F) | Psi-138000, MPa-950 | Psi-128000, MPa-880 | %14 |
Test Öğeleri
Görsel test (VT)
Ultrasonik Test (UT)--%100
Penetrant Testi/Boya Penetrasyon (PT)
