Ürün Detayları
Menşe yeri: Çin
Marka adı: LH
Sertifika: ISO 9001-2015
Model numarası: titanyum flanş
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 BİLGİSAYAR
Fiyat: USD 2000/PC-USD 3000/PC
Ambalaj bilgileri: kontrplak durumda
Teslim süresi: 10-15 GÜN
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: ayda 200 adet
Ürün adı: |

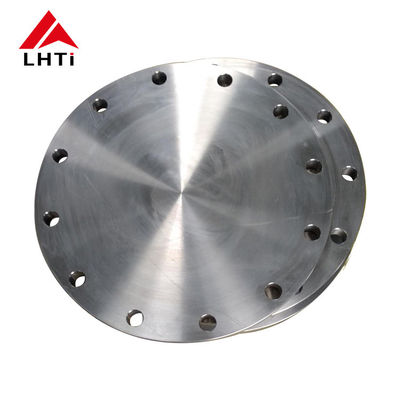

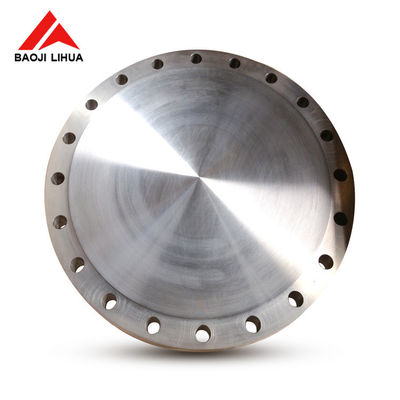

ASME B16.47 GR2 30" Titanyum kör flanş dövme titanyum flanş |
Malzeme sınıfı: |
Gr2 Titanyum |
Standart: |
ASME B 16.47 ASTM B381 |
Tip: |
BL FLANŞ |
Denetleme: |
Ultrasonik Test ve Malzeme Test Raporu EN10204.3.1, PMI TEST |
Ürün adı: |
ASME B16.47 GR2 30" Titanyum kör flanş dövme titanyum flanş |
Malzeme sınıfı: |
Gr2 Titanyum |
Standart: |
ASME B 16.47 ASTM B381 |
Tip: |
BL FLANŞ |
Denetleme: |
Ultrasonik Test ve Malzeme Test Raporu EN10204.3.1, PMI TEST |
ASME B16.47 GR2 30" Titanyum kör flanş dövme titanyum flanş
titanyum flanşlar Tip
1)Plaka düz flanş (PL),
2) kaynak boyunlu flanş (WN),
3) Geçmeli flanş (SO),
4) Soket kaynak flanşı (SW),
5)Dişli flanş (Th),
6) Kör flanş (BL ).
titanyum flanşlar standart
Amerikan Standardı :ASME / ANSI B16.5 / B16.47
(Orifis flanşı için ASME / ANSI B16.36, büyük çaplı çelik flanş için ASME / ANSI B16.47
AWWA_C207-1994_Su Temini Mühendisliği için Amerikan Standart Çelik Boru Flanşıdır)
Japon standardı: JIS / KS B2220-2010
Almanya (Avrupa Standardı) :UNI EN1092-1
Rusya : GOST 12821-80 ГОСТ 33259—2015
titanyum flanş basıncı
CL 150 300 400 600 900 1500 2500 Psi ,Vb
titanyum flanş Çapı
DN15 ~ 600mm
Titanyum flanş sızdırmazlık yüzü
yükseltilmiş yüzey (RF), Erkek ve Dişi (MF), Zıvana oluk yüzeyi (TG), metal halka bağlantı yüzeyi, toplam dört çeşit.
titanyum flanş ortak boyut
DN15-DN2000 1/2 inç-36 inç
titanyum flanş uygulaması
Esas olarak petrokimya, tıp ve sağlık, güç, havacılık, askeri, yangından korunma, metalurji, gemi yapımı, gaz,
ve Çevre koruma, yüksek basınç gerektirir.
titanyum flanşlar işlevi
Flanş, conta ve cıvata, bir grup birleşik sızdırmazlık yapısının sökülebilir bir bağlantısı olarak birbirine bağlanmıştır.
Flanş bağlantısı, boru hattı inşaatı için önemli bir bağlantı yöntemidir.
Flanş bağlantısının kullanımı kolaydır ve büyük basınçlara dayanabilir.
| Ürün:% s | titanyum flanş |
| Malzeme sınıfı | gr2, |
| sertifika | ISO9001:2008, EN10204.3.1 |
| Standart |
ANSI B16.47 |
| boyut | 30" |
| Basınç Sınıfı |
CL600 |
| teknik | Dövme ve CNC İşlenmiş |
| tip | BL |
| flanş yüzeyi | FF |
2.Kimyasal gereksinimler
| N | C | H | Fe | Ö | Al | V | PD | ay | Ni | Ti | |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | bal |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | bal |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~6.75 | 3.5~4.5 | / | / | / | bal |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12~0.25 | / | / | bal |
| Gr9 | 0.03 | 0.08 | 0.015 | 0.25 | 0.15 | 2.5~3.5 | 2.0~3.0 | / | / | / | bal |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0,2~0,4 | 0,6~0,9 | bal |
3. çekme gereksinimleri
| Seviye | Bileşen | Çekme mukavemeti (dak) | Verim gücü (dak) | Uzama(%) | ||
| ksi | M Pa | ksi | M Pa | |||
| 1 | Ta1 | 35 | 240 | 20 | 138 | 24 |
| 2 | TA2 | 50 | 345 | 40 | 275 | 20 |
| 5 | Ti6Al4V | 130 | 895 | 120 | 828 | 10 |
| 7 | Ti-0.2Pd | 50 | 345 | 40 | 275 | 20 |
| 9 | Ti-3Al-2.5V | 90 | 620 | 70 | 438 | 15 |
| 12 | Ti-0.3Mo-0.8Ni | 70 | 438 | 50 | 345 | 18 |
4. ASTM B381 Titanyum Flanşların Mekanik Özellikleri
| eleman | Yoğunluk | Erime noktası | Gerilme direnci | Akma dayanımı | Uzama |
| titanyum Gr2 | 4.5g/cm3 | 1665℃(3030°F) | Psi- 49900, MPa- 344 | Psi-39900, MPa-275 | %20 |
| titanyum Gr5 | 4,43g/cm3 | 1632℃(2970°F) | Psi-138000, MPa-950 | Psi-128000, MPa-880 | %14 |
Test Öğeleri
Görsel test (VT)
Ultrasonik Test (UT)--%100
Penetrant Testi/Boya Penetrasyon (PT)
