Ürün Detayları
Menşe yeri: Baoji, Çin
Marka adı: LIHUA
Sertifika: ISO9001, TUV etc.
Model numarası: LH-WN
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 5 parça
Fiyat: US dollar $25/pc--US dollar $85/pc
Ambalaj bilgileri: İhracat için kontrplak kutuda bulunan köpükle sarılır
Teslim süresi: 3-15 iş günü
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: AYLIK 5000 ADET
Ürün Adı: |
Titanyum kaynak boyun flensleri |
Standart: |
ASME B16.5 |
Malzeme: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Uygulama: |
Kimyasal endüstri |
Sızdırmazlık Yüzeyi: |
RF |
Boyut: |
NPS 1/2 - NPS 24(DN 10 - 2000) |
Basınç: |
150#-2500# |
Yüzey: |
Poliş edilmiş |
Teknik: |
Dövme ve CNC İşlenmiş |
Denetim: |
Ultrasonik Test ve Malzeme Test Raporu EN10204.3.1 |
Ürün Adı: |
Titanyum kaynak boyun flensleri |
Standart: |
ASME B16.5 |
Malzeme: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
Uygulama: |
Kimyasal endüstri |
Sızdırmazlık Yüzeyi: |
RF |
Boyut: |
NPS 1/2 - NPS 24(DN 10 - 2000) |
Basınç: |
150#-2500# |
Yüzey: |
Poliş edilmiş |
Teknik: |
Dövme ve CNC İşlenmiş |
Denetim: |
Ultrasonik Test ve Malzeme Test Raporu EN10204.3.1 |

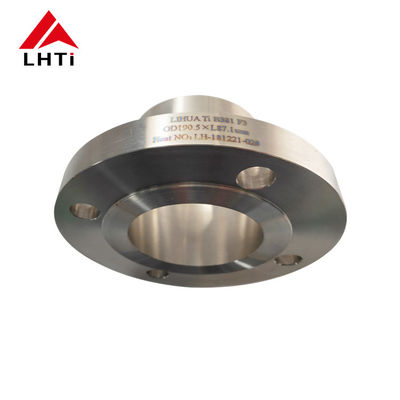

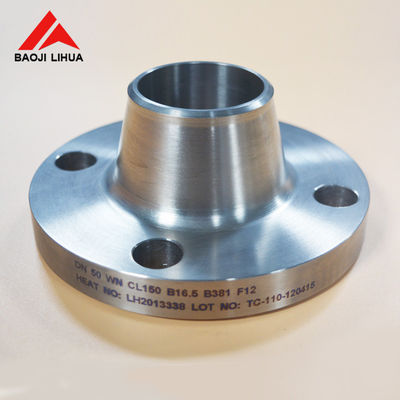

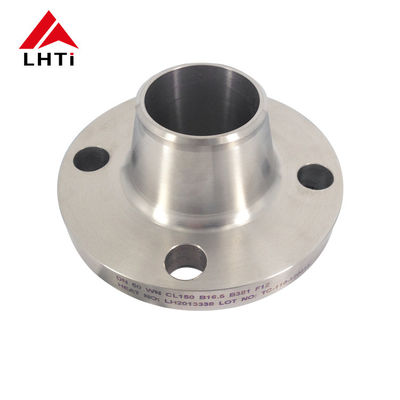

Yükseltilmiş yüz kaynak boynu WN RF titanyum flange üreticisi
1Titanyum kaynaklı boyun flensinin ürün bilgileri
| Ürün | Titanyum kaynak boyun flensleri |
| Ürün Adı | Yükseltilmiş yüz kaynak boynu WN RF titanyum flange üreticisi |
| Uygulama | Kimya endüstrisi |
| Standart | ANSI B16.5, ASME B16.5, EN1092-1,JIS B2220, DIN2627-2628 |
| Malzeme | Gr1, Gr2, Gr5, Gr7, Gr12 |
| Boyut | 1/2"~ 30"NB, NPS 1/2 - NPS 24 (DN 10 - 2000) |
| Basınç | PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 ancak PN250/ 150LB, 250LB,300LB, 400LB,500LB, 600LB,900LB, 1500LB,2500LB. |
| Dökme yüzeyi | RF, FF, TG, RJ vb. |
| Teknik | Kurbağa ve CNC işlenmiş |
1 ̊UNS R50250 sınıfı, alaşımsız titanyum
2 ̊UNS R50400 sınıfı, alaşımsız titanyum
7 ̊UNS R52400 sınıfı, alaşımsız titanyum artı %0,12 ila %0,25 palladium
Sınıf 12 ̊UNS R53400. Titanyum alaşımı (0,3% molibden, 0,8% nikel)
2Titanyum kaynak boynuz flensleri için özellikler
Sınıf 150 Titanyum kaynak boyun flensleri için spesifikasyon
| Sınıf 150 Titanyum kaynak boyun flensleri | ||||||||||
| Num. boru Boyut |
Flange Dia. | Flanş kalınlığı | Merkezi Dia, üste. | Yükseliş Yüzü Dia. | Weld Point'te Hub Dia. | - Hayır, hayır. - Ne? Çukurlar |
- Evet. - Ne? Çiviler |
Bir gün. Bolt Çemberi |
Sıkıcı - Evet. |
Uzunluk Merkezi üzerinden |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 0.84 | 4 | 1/2 | 2-3/8 | 0.62 | 1-7/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 1.05 | 4 | 1/2 | 2-3/4 | 0.82 | 2-1/16 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1.32 | 4 | 1/2 | 3-1/8 | 1.05 | 2-3/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1.66 | 4 | 1/2 | 3-1/2 | 1.38 | 2-1/4 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 1.90 | 4 | 1/2 | 3-7/8 | 1.61 | 2-7/16 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2.38 | 4 | 5/8 | 4-3/4 | 2.07 | 2-1/2 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 2.88 | 4 | 5/8 | 5-1/2 | 2.47 | 2-3/4 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 3.50 | 4 | 5/8 | 6 | 3.07 | 2-3/4 |
| 3-1/2 | 8 - 1 / 2 | 15/16 | 4-13/16 | 5-1/2 | 4.00 | 8 | 5/8 | 7 | 3.55 | 2-13/16 |
| 4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 4.50 | 8 | 5/8 | 7-1/2 | 4.03 | 3 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 5.56 | 8 | 3/4 | 8 - 1 / 2 | 5.05 | 3-1/2 |
| 6 | 11 | 1 | 7-9/16 | 8 - 1 / 2 | 6.63 | 8 | 3/4 | 9-1/2 | 6.07 | 3-1/2 |
| 8 | 13/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8.63 | 8 | 3/4 | 11-3/4 | 7.98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 10.75 | 12 | 7/8 | 14/4 | 10.02 | 4 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12.75 | 12 | 7/8 | 17 | 12.00 | 4-1/2 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 14.00 | 12 | 1 | 18-3/4 | 13.25 | 5 |
| 16 | 23/1/2 | 1-7/16 | 18 | 1/8 | 16.00 | 16 | 1 | 21-1/4 | 15.25 | 5 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 18.00 | 16 | 1-1/8 | 22-3/4 | 17.25 | 5-1/2 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20.00 | 20 | 1-1/8 | 25 | 19.25 | 5-11/16 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 24.00 | 20 | 1-1/4 | 29 - 1 / 2 | 23.25 | 6 |
Sınıf 300 Titanyum kaynak boyun flensleri için spesifikasyon
| Sınıf 300 Titanyum kaynak boyun flensleri | ||||||||||
| Num. boru Boyut |
Flange Dia. | Flanş kalınlığı. | Merkezi Dia, üste. | Yükseliş Yüzü Dia. | Weld Point'te. | - Hayır, hayır. - Ne? Çukurlar |
- Evet. İçinden Çiviler |
Bir gün. Bolt Çemberi |
Sıkıcı - Evet. |
Uzunluk Merkezi üzerinden |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 0.84 | 4 | 2-5/8 | 1/2 | 0.62 | 2-1/16 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 1.05 | 4 | 3-1/4 | 5/8 | 0.82 | 2-1/4 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 1.32 | 4 | 3-1/2 | 5/8 | 1.05 | 2-7/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 1.66 | 4 | 3-7/8 | 5/8 | 1.38 | 2-9/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 1.90 | 4 | 4-1/2 | 3/4 | 1.61 | 2-11/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 2.38 | 8 | 5 | 5/8 | 2.07 | 2-3/4 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 2.88 | 8 | 5-7/8 | 3/4 | 2.47 | 3 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 3.50 | 8 | 6-5/8 | 3/4 | 3.07 | 3-1/8 |
3Şirketimiz.
4Titanyum kaynak boynuz flensinin detaylı resimleri.
(1) Ham madde
(2) Ekipmanlar
(3) Bağlantı
4. Titanyum kaynak boynuz flensleri paketi
Titanyum kaynak boyun flensleri, petrokimya, petrol ve gaz, enerji üretimi, toplu sıvı taşımacılığı, kimyasal, ilaç, morluk ve kağıt imalatı,Tekstil ve diğerleri. Titanyum kaynak boyun flensleri nakliye sırasında hasar olmamasını sağlamak için paketlenmiştir. İhracat durumunda, standart ihracat ambalajı kontrplak kutuda yapılır. İhtiyacınız olduğu gibi işaretler yapılabilir.
5Titanyum kaynaklı boyun flensinin tüm testleri.
Görsel test (VT)
Ultrasonik Test (UT)
Radyografik Test (RT)
Manyetik parçacık testi (MT)
Penetrant Test/Dye Penetrate (PT)
Eddy Akım testi (ET)
Akustik Emisyon (AE)
