Ürün Detayları
Menşe yeri: Baoji, Çin
Marka adı: LIHUA
Sertifika: ISO9001, TUV etc.
Model numarası: LH-SO
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 5 parça
Fiyat: US dollar $25/pc--US dollar $85/pc
Ambalaj bilgileri: İhracat için kontrplak kutuda bulunan köpükle sarılır
Teslim süresi: 3-15 iş günü
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: AYLIK 5000 ADET
Ürün Adı: |
titanyum SO flanş |
Standart: |
ANSI / ASME B16.5 |
Malzeme: |
Gr2, Gr12 |
Uygulama: |
Kimyasal endüstri |
Sızdırmazlık Yüzeyi: |
RF |
Boyut: |
1/2''~80''(DN10~3600) |
Basınç: |
150#-2500# |
Yüzey: |
Poliş edilmiş |
Teknik: |
Dövme ve CNC İşlenmiş |
Denetim: |
Ultrasonik Test ve Malzeme Test Raporu EN10204.3.1 |
Ürün Adı: |
titanyum SO flanş |
Standart: |
ANSI / ASME B16.5 |
Malzeme: |
Gr2, Gr12 |
Uygulama: |
Kimyasal endüstri |
Sızdırmazlık Yüzeyi: |
RF |
Boyut: |
1/2''~80''(DN10~3600) |
Basınç: |
150#-2500# |
Yüzey: |
Poliş edilmiş |
Teknik: |
Dövme ve CNC İşlenmiş |
Denetim: |
Ultrasonik Test ve Malzeme Test Raporu EN10204.3.1 |

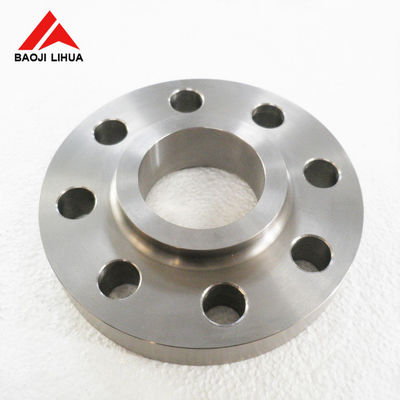

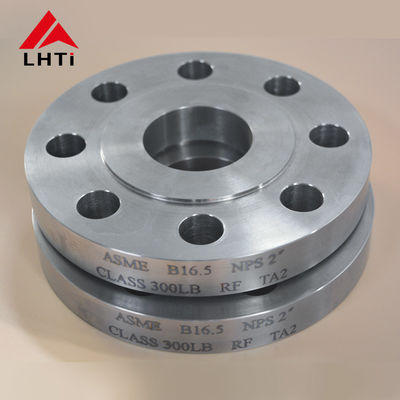

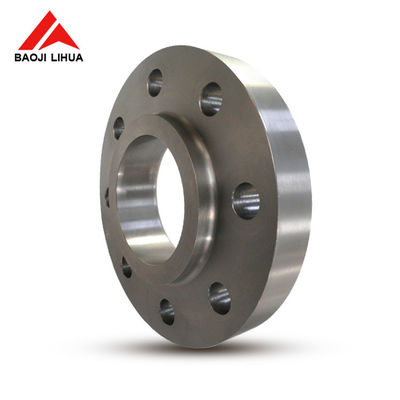

ANSI / ASME B16.5 SO RF gr2 gr12 titanyum yükseltilmiş yüz kayma flange
1Titanyum Slip On Flange ürün bilgileri
Malzeme:Gr1, Gr2, Gr5, Gr7, Gr9, Gr12
Standart:ANSI B16.5, ASME B16.5, EN1092-1,JIS B2220, DIN2627-2628
Boyut:1/2'~80' ((DN10~3600)
Basınç sınıfı: ANSI: Sınıf 150-2500 DIN:PN6-PN250
Sıfırlama yüzeyi:RF, FF, TG, RJ vb.
Teknik:Kırılmış ve CNC işlenmiş
Spesifikasyon:
Sınıf 150 Titanyum Slip On Flange için özellikler
Sınıf 150 Titanyum Flanş Üzerinde Kayma | |||||||||
- Hayır. Çubuk Boyut |
Flanş - Evet. |
Flanş Kalın |
Merkezi Dia, üste. | Yetiştirilmiş. Face Dia. |
- Hayır, hayır. - Ne? Çukurlar |
- Evet. İçinden Çiviler |
Bolt Çemberi | Sıkıcı - Evet. |
Uzunluk Merkezi üzerinden |
1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 4 | 1/2 | 2-3/8 | 0.88 | 5/8 |
3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 | 1.09 | 5/8 |
1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 4 | 1/2 | 3-1/8 | 1.36 | 11/16 |
1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 4 | 1/2 | 3-1/2 | 1.70 | 13/16 |
1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 4 | 1/2 | 3-7/8 | 1.95 | 7/8 |
2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2.44 | 1 |
2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 4 | 5/8 | 5-1/2 | 2.94 | 1-1/8 |
3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 4 | 5/8 | 6 | 3.57 | 1-3/16 |
3-1/2 | 8 - 1 / 2 | 15/16 | 4-13/16 | 5-1/2 | 8 | 5/8 | 7 | 4.07 | 1-1/4 |
4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 8 | 5/8 | 7-1/2 | 4.57 | 1-5/16 |
5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 8 | 3/4 | 8 - 1 / 2 | 5.66 | 1-7/16 |
6 | 11 | 1 | 7-9/16 | 8 - 1 / 2 | 8 | 3/4 | 9-1/2 | 6.72 | 1-9/16 |
8 | 13/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8 | 3/4 | 11-3/4 | 8.72 | 1-3/4 |
10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | 7/8 | 14/4 | 10.88 | 1-15/16 |
12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | 7/8 | 17 | 12.88 | 2-3/16 |
14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 12 | 1 | 18-3/4 | 14.14 | 2-1/4 |
16 | 23/1/2 | 1-7/16 | 18 | 1/8 | 16 | 1 | 21-1/4 | 16.16 | 2-1/2 |
18 | 25 | 1-9/16 | 19-7/8 | 21 | 16 | 1-1/8 | 22-3/4 | 18.18 | 2-11/16 |
20 | 27-1/2 | 1-11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20.20 | 2-7/8 |
24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | 29 - 1 / 2 | 24.25 | 3-1/4 |
Sınıf 300 Titanyum Slip On Flange için spesifikasyon
300 Sınıf Titanyum Çizgi Flanş | |||||||||
- Hayır. Çubuk Boyut |
Flanş - Evet. |
Flanş Kalın |
Merkezi Dia, üste. | Yetiştirilmiş. Face Dia. |
- Hayır, hayır. - Ne? Çukurlar |
- Evet. İçinden Çiviler |
Bolt Çemberi | Sıkıcı - Evet. |
Uzunluk Merkezi üzerinden |
1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 4 | 1/2 | 2-5/8 | 0.88 | 7/8 |
3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 4 | 5/8 | 3-1/4 | 1.09 | 1 |
1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 4 | 5/8 | 3-1/2 | 1.36 | 1-1/16 |
1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 4 | 5/8 | 3-7/8 | 1.70 | 1-1/16 |
1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 4 | 3/4 | 4-1/2 | 1.95 | 1-3/16 |
2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 8 | 5/8 | 5 | 2.44 | 1-5/16 |
2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 8 | 3/4 | 5-7/8 | 2.94 | 1-1/2 |
3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 8 | 3/4 | 6-5/8 | 3.57 | 1-11/16 |
2Şirketimiz.
3Titanyum Flanges'in Ayrıntılı Resimleri
(1) Ham madde
(2) Ekipmanlar
4Titanyumun tüm testleri flens üzerinde kaydı.
Görsel test (VT)
Ultrasonik Test (UT)
Radyografik Test (RT)
Manyetik parçacık testi (MT)
Penetrant Test/Dye Penetrate (PT)
Eddy Akım testi (ET)
Akustik Emisyon (AE)
5Titanyum Slip On Flange uygulaması
6. Titanyum Slip On Flange'in Çekim Gereksinimleri
Sınıf | Çekim sıklığı (min) | Verim gücü ((min) | Uzunluk (%) | ||
KSI | M Pa | KSI | M Pa | ||
1 | 35 | 240 | 20 | 138 | 24 |
2 | 50 | 345 | 40 | 275 | 20 |
5 | 130 | 895 | 120 | 828 | 10 |
7 | 50 | 345 | 40 | 275 | 20 |
9 | 90 | 620 | 70 | 438 | 15 |
12 | 70 | 438 | 50 | 345 | 18 |
