Ürün Detayları
Menşe yeri: Çin Baoji
Marka adı: LHTi
Sertifika: ISO9001:2015
Model numarası: SO flanş
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 5
Fiyat: USD$25/pcs--USD$80/pcs
Ambalaj bilgileri: İhracat için kontrplak kutuda bulunan köpükle sarılır
Teslim süresi: 10 iş günü
Yetenek temini: ayda 5000 adet
Malzeme: |
F2 F7 F12 |
Standart: |
ANSI 16.5 |
Sızdırmazlık Yüzeyi: |
RF, FF, TG, RJ vb. |
Tip: |
SO flanş |
Başvuru: |
Boru Ek Parçaları |
Test yapmak: |
UT% PT% |
Yüzey: |
cilalı |
Ürün adı: |
Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12 SO Titanyum flanş üzerinde kayma RF Ø2" 300# |
Malzeme: |
F2 F7 F12 |
Standart: |
ANSI 16.5 |
Sızdırmazlık Yüzeyi: |
RF, FF, TG, RJ vb. |
Tip: |
SO flanş |
Başvuru: |
Boru Ek Parçaları |
Test yapmak: |
UT% PT% |
Yüzey: |
cilalı |
Ürün adı: |
Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12 SO Titanyum flanş üzerinde kayma RF Ø2" 300# |
Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12 SO Titanyum flanş üzerinde kayma RF Ø2" 300#
Titanyum Flanş Üzerinde Kayma, petrokimya, petrol ve gaz, enerji üretimi, dökme sıvı taşımacılığı, kimya, ilaç, kağıt hamuru ve kağıt, tekstil ve diğer sektörlerde yaygın olarak kullanılmaktadır.Titanyum Flanşlarımızın tamamı uluslararası standartlara göre üretilmektedir.Titanyum Flanşlar nakliye sırasında zarar görmemeleri için paketlenmektedir.İhracat için, kontrplak kutularda standart ihracat ambalajı yapılır.Tüm Titanyum Flanşlar Sınıf, Parti No, Boyut, Derece ve ticari markamız ile işaretlenmiştir.Titanyum Flanşlar üzerinde özelleştirilmiş işaretleri de kabul ediyoruz.
ANSI B16.5 Titanyum Flanş Üzerinde Kayma
Ürün Adı: Titanyum SO Flanş
Standart: ANSI / ASME B16.5
Malzeme: Gr1 Gr2 Gr5 Gr7 Gr12
Uygulama: Kimya endüstrisi
Sızdırmazlık Yüzeyi: RF, FF, TG, RJ vb.
Boyut: 1/2''~80''(DN10~3600)
Basınç: 150#-2500#
Yüzey: cilalı
Teknik: Dövme ve CNC İşlenmiş
Muayene: UT% PT%
Sertifika: ISO9001, TÜV vb.
ADEDI: 1 ADET
| ANSI B16.5 Titanyum Slip On Flanş Sınıfı 150 | |||||||||
| Nom.Boru Boyutu | Flanş Çapı | Flanş Kalın | Merkez ÇapıÜssünde | Yükseltilmiş Yüz Çapı | Delik Sayısı | Çap.Cıvataların | Çap.Cıvata Çemberinin | Çap Çapı | Merkezden Uzunluk |
| 1/2 | 3-1 / 2 | 7/16 | 1-3/16 | 1-3/8 | 4 | 1/2 | 2-3/8 | 0.88 | 5/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1 / 2 | 1-11/16 | 4 | 1/2 | 2-3/4 | 1.09 | 5/8 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 4 | 1/2 | 3-1/8 | 1.36 | 11/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1 / 2 | 4 | 1/2 | 3-1 / 2 | 1.70 | 13/16 |
| 1-1 / 2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 4 | 1/2 | 3-7/8 | 1,95 | 7/8 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2.44 | 1 |
| 2-1 / 2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 4 | 5/8 | 5-1 / 2 | 2.94 | 1-1/8 |
| 3 | 7-1 / 2 | 15/16 | 4-1/4 | 5 | 4 | 5/8 | 6 | 3.57 | 1-3/16 |
| 3-1 / 2 | 8-1 / 2 | 15/16 | 4-13/16 | 5-1 / 2 | 8 | 5/8 | 7 | 4.07 | 1-1/4 |
| 4 | 9 | 15/16 | 5/5/16 | 6-3/16 | 8 | 5/8 | 7-1 / 2 | 4.57 | 1/5/16 |
| 5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 8 | 3/4 | 8-1 / 2 | 5.66 | 1-7/16 |
| 6 | 11 | 1 | 7-9/16 | 8-1 / 2 | 8 | 3/4 | 9-1 / 2 | 6.72 | 1-9/16 |
| 8 | 13-1 / 2 | 1-1/8 | 9-11/16 | 10-5/8 | 8 | 3/4 | 11-3/4 | 8.72 | 1-3/4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | 7/8 | 14-1/4 | 10.88 | 1-15/16 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | 7/8 | 17 | 12.88 | 2-3/16 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 12 | 1 | 18-3/4 | 14.14 | 2-1/4 |
| 16 | 23-1 / 2 | 1-7/16 | 18 | 18-1 / 2 | 16 | 1 | 21-1/4 | 16.16 | 2-1 / 2 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 16 | 1-1/8 | 22-3/4 | 18.18 | 2-11/16 |
| 20 | 27-1 / 2 | 1-11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20.20 | 2-7/8 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | 29-1 / 2 | 24.25 | 3-1/4 |
| ANSI B 16.5 Titanyum Slip On Flanş Sınıfı 300 | |||||||||
| Nom.Boru Boyutu | Flanş Çapı | Flanş Kalın | Merkez ÇapıÜssünde | Yükseltilmiş Yüz Çapı | Delik Sayısı | Çap.Cıvataların | Çap.Cıvata Çemberinin | Çap Çapı | Merkezden Uzunluk |
| 1/2 | 3-3/4 | 9/16 | 1-1 / 2 | 1-3/8 | 4 | 1/2 | 2-5/8 | 0.88 | 7/8 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 4 | 5/8 | 3-1/4 | 1.09 | 1 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 4 | 5/8 | 3-1 / 2 | 1.36 | 1-1/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1 / 2 | 2-1 / 2 | 4 | 5/8 | 3-7/8 | 1.70 | 1-1/16 |
| 1-1 / 2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 4 | 3/4 | 4-1 / 2 | 1,95 | 1-3/16 |
| 2 | 6-1 / 2 | 7/8 | 3-5/16 | 3-5/8 | 8 | 5/8 | 5 | 2.44 | 1/5/16 |
| 2-1 / 2 | 7-1 / 2 | 1 | 3-15/16 | 4-1/8 | 8 | 3/4 | 5-7/8 | 2.94 | 1-1 / 2 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 8 | 3/4 | 6-5/8 | 3.57 | 1-11/16 |

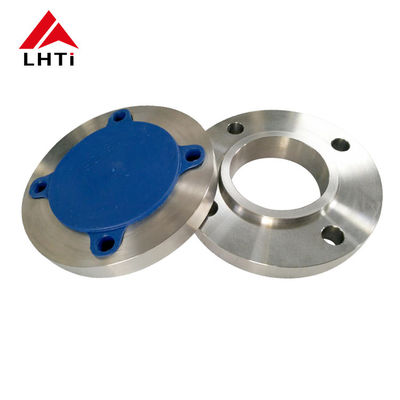

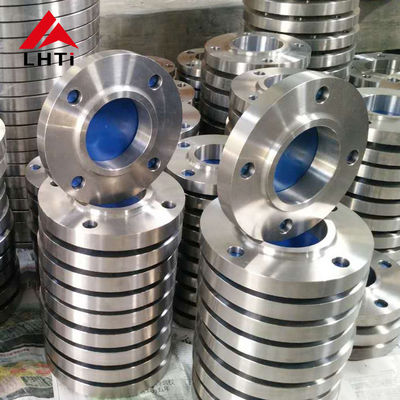

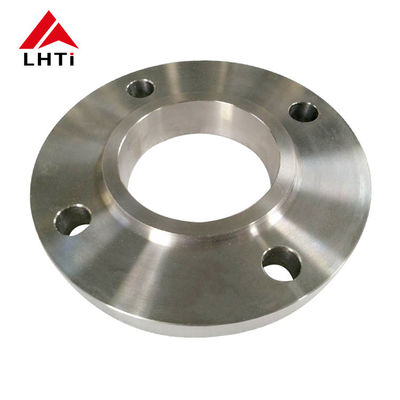

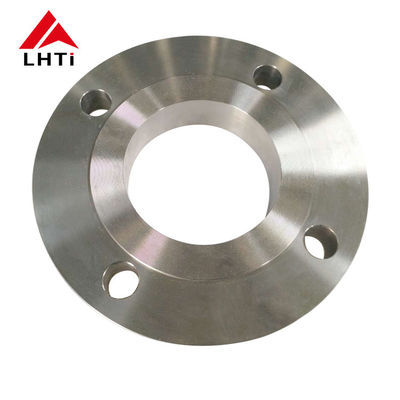

ANSI B16.5 Titanyum Slip On Flanşın Detaylı Resimleri
Titanyum Flanş Paketi
