Ürün Detayları
Menşe yeri: Çin
Marka adı: LIHUA
Sertifika: ISO9001, TUV
Model numarası: LH-BL
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 parça
Fiyat: US dollar $30/pc--US dollar $80/pc
Ambalaj bilgileri: İhracat için kontrplak kutuda bulunan köpükle sarılır
Teslim süresi: 3-15 iş günü
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: AYLIK 5000 ADET
Ürün adı: |
titanyum BL flanş |
Standart: |
ANSI B16.5 |
Malzeme: |
gr2, gr5, gr7 |
Başvuru: |
Petrol ve Gaz Endüstrisi |
Sızdırmazlık Yüzeyi: |
RF, FF, TG, RJ vb. |
Boyut: |
NPS 1/2 - NPS 24(DN 10 - 2000) |
Baskı yapmak: |
150#-2500# |
Yüzey: |
cilalı |
teknik: |
Kurbağa ve CNC İşlenmiş |
Denetleme: |
Ultrasonik Test ve Malzeme Test Raporu EN10204.3.1 |
Ürün adı: |
titanyum BL flanş |
Standart: |
ANSI B16.5 |
Malzeme: |
gr2, gr5, gr7 |
Başvuru: |
Petrol ve Gaz Endüstrisi |
Sızdırmazlık Yüzeyi: |
RF, FF, TG, RJ vb. |
Boyut: |
NPS 1/2 - NPS 24(DN 10 - 2000) |
Baskı yapmak: |
150#-2500# |
Yüzey: |
cilalı |
teknik: |
Kurbağa ve CNC İşlenmiş |
Denetleme: |
Ultrasonik Test ve Malzeme Test Raporu EN10204.3.1 |
ANSI B16.5 Gr2 Gr5 Gr7 titanyum kör flanş Sınıf 150 Sınıf 300
1. Titanyum Kör Flanş Ürün Bilgileri
Malzeme:Gr1, Gr2, Gr5, Gr7, Gr9, Gr12
Standart:ANSI B16.5, ASME B16.5, EN1092-1,JIS B2220, DIN2627-2628
Boyut:1/2"~ 30"NB, NPS 1/2 - NPS 24 (DN 10 - 2000) .
Basınç Sınıfı: PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 PN250/ 150LB, 250LB ,300LB, 400 LB,500LB, 600 LB,900LB, 1500LB,2500LB.
Sızdırmazlık Yüzeyi:RF, FF, TG, RJ vb.
teknik:Dövme ve CNC İşlenmiş
Avantaj:
2.Titanyum Kör Flanşın Özellikleri
Sınıf 150 Titanyum Kör Flanş için Özellikler
| Sınıf 150 Titanyum Kör Flanş | ||||||
| Nom. Boru Boyut |
flanş çap |
flanş Kalın |
Kabarık Yüz Çapı |
Numara. nın-nin delikler |
çap nın-nin cıvatalar |
çapNın-nin Cıvata Çemberi |
| 1/2 | 3-1 / 2 | 7/16 | 1-3/8 | 4 | 1/2 | 2-3/8 |
| 3/4 | 3-7/8 | 1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 |
| 1 | 4-1/4 | 9/16 | 2 | 4 | 1/2 | 3-1/8 |
| 1-1/4 | 4-5/8 | 5/8 | 2-1 / 2 | 4 | 1/2 | 3-1 / 2 |
| 1-1 / 2 | 5 | 11/16 | 2-7/8 | 4 | 1/2 | 3-7/8 |
| 2 | 6 | 3/4 | 3-5/8 | 4 | 5/8 | 4-3/4 |
| 2-1 / 2 | 7 | 7/8 | 4-1/8 | 4 | 5/8 | 5-1 / 2 |
| 3 | 7-1 / 2 | 15/16 | 5 | 4 | 5/8 | 6 |
| 3-1 / 2 | 8-1 / 2 | 15/16 | 5-1 / 2 | 8 | 5/8 | 7 |
| 4 | 9 | 15/16 | 6-3/16 | 8 | 5/8 | 7-1 / 2 |
| 5 | 10 | 15/16 | 7-5/16 | 8 | 3/4 | 8-1 / 2 |
| 6 | 11 | 1 | 8-1 / 2 | 8 | 3/4 | 9-1 / 2 |
| 8 | 13-1 / 2 | 1-1/8 | 10-5/8 | 8 | 3/4 | 11-3/4 |
| 10 | 16 | 1-3/16 | 12-3/4 | 12 | 7/8 | 14-1/4 |
| 12 | 19 | 1-1/4 | 15 | 12 | 7/8 | 17 |
| 14 | 21 | 1-3/8 | 16-1/4 | 12 | 1 | 18-3/4 |
| 16 | 23-1 / 2 | 1-7/16 | 18-1 / 2 | 16 | 1 | 21-1/4 |
| 18 | 25 | 1-9/16 | 21 | 16 | 1-1/8 | 22-3/4 |
| 20 | 27-1 / 2 | 1-11/16 | 23 | 20 | 1-1/8 | 25 |
| 24 | 32 | 1-7/8 | 27-1/4 | 20 | 1-1/4 | 29-1 / 2 |
Sınıf 300 Titanyum Kör Flanş Spesifikasyonu
| Sınıf 300 Titanyum Kör Flanş | ||||||
| Nom. Boru Boyut |
flanş çap |
flanş Kalın |
Kabarık Yüz Çapı |
Numara. nın-nin delikler |
çap Nın-nin cıvatalar |
çapNın-nin Cıvata Çemberi |
| 1/2 | 3-3/4 | 9/16 | 1-3/8 | 4 | 1/2 | 2-5/8 |
| 3/4 | 4-5/8 | 5/8 | 1-11/16 | 4 | 5/8 | 3-1/4 |
| 1 | 4-7/8 | 11/16 | 2 | 4 | 5/8 | 3-1 / 2 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1 / 2 | 4 | 5/8 | 3-7/8 |
| 1-1 / 2 | 6-1/8 | 13/16 | 2-7/8 | 4 | 3/4 | 4-1 / 2 |
| 2 | 6-1 / 2 | 7/8 | 3-5/8 | 8 | 5/8 | 5 |
| 2-1 / 2 | 7-1 / 2 | 1 | 4-1/8 | 8 | 3/4 | 5-7/8 |
| 3 | 8-1/4 | 1-1/8 | 5 | 8 | 3/4 | 6-5/8 |
3. Titanyum Kör Flanşın Kimyasal Gereksinimleri
| N | C | H | Fe | Ö | Al | V | PD | ay | Ni | Ti | |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | bal |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | bal |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~6.75 | 3.5~4.5 | / | / | / | bal |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12~0.25 | / | / | bal |
| Gr9 | 0.03 | 0.08 | 0.015 | 0.25 | 0.15 | 2.5~3.5 | 2.0~3.0 | / | / | / | bal |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0,2~0,4 | 0,6~0,9 | bal |
3. Titanyum Kör Flanş Çekme Gereksinimleri
| Seviye | Çekme mukavemeti (dak) | Verim gücü (dak) | Uzama(%) | ||
| ksi | M Pa | ksi | M Pa | ||
| 1 | 35 | 240 | 20 | 138 | 24 |
| 2 | 50 | 345 | 40 | 275 | 20 |
| 5 | 130 | 895 | 120 | 828 | 10 |
| 7 | 50 | 345 | 40 | 275 | 20 |
| 9 | 90 | 620 | 70 | 438 | 15 |
| 12 | 70 | 438 | 50 | 345 | 18 |

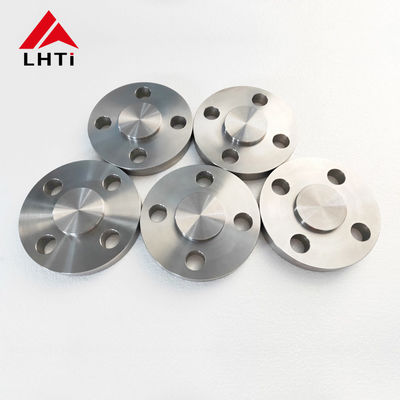

4. Titanyum Kör Flanşın Ayrıntılı Görüntüleri
5. Titanyum Kör Flanşın Tüm Testleri
Görsel test (VT)
Ultrasonik Test (UT)
Radyografik Test (RT)
Manyetik parçacık testi (MT)
Penetrant Testi/Boya Penetrasyon (PT)
Girdap Akımı testi (ET)
Akustik Emisyon (AE)
