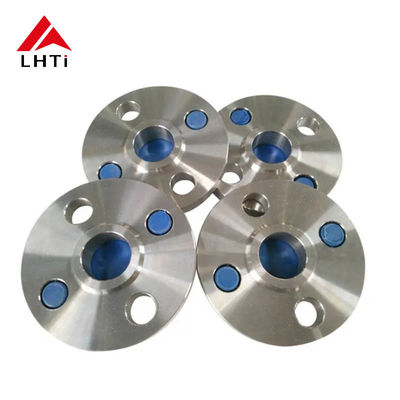

Sınıf 5 Sınıf 7 Kaynak Boynuz Flange WNRF Yükseltilmiş Yüz Kaynak Boynuz ASME B16.5 Sınıf 150 Boru hattı için

Sınıf 5 Sınıf 7 Kaynak Boynuz Flange WNRF Yükseltilmiş Yüz Kaynak Boynuz ASME B16.5 Sınıf 150 Boru hattı için

1ASME B16.5 Titanyum kaynak boyun flensleri 150 sınıfı:

ASME B16.5 Standartı:

Alanı: ASME B16.5, boru flensleri ve flensli armatürler için boyutları, toleransları, malzemeleri, işaretlemeyi ve test etmeyi kapsar.

Sınıf 150: Sınıf 150 flensleri, sınıf 300 veya 600 gibi daha yüksek sınıflara kıyasla daha düşük basınçlara dayanacak şekilde tasarlanmıştır.Çevre sıcaklığında 150 pound per square inch (psi) 'e kadar basınç için ayarlanmıştır.

Titanyum sınıfları:

Titanyum Sınıf 5 (Ti-6Al-4V, Ti Gr5): Sınıf 5 titanyum alaşımı, titanyum ve alüminyumun bir alaşımıdır.Havacılık için uygun hale getirir., deniz ve kimyasal işleme uygulamalar.

Titanyum Sınıf 7 (Ti Gr7): Daha önce belirtildiği gibi, Sınıf 7 titanyumu, korozyon direncini azaltma ve hafif oksidleyici ortamlarda artırır.Genellikle kimyasal işleme ve deniz uygulamalarında kullanılır..

Tasarım Özellikleri:

Weld Neck Flange (WNRF): Bir kaynak boynuz flensinin konik bir nöbü vardır ve bir boruya iple kaynaklanır.

Yükseltilmiş yüz (RF): Yükseltilmiş yüz, dikiş için bir çiftleme yüzeyi sağlar ve flens ile bitişik boru veya montaj arasında bir mühür oluşturmaya yardımcı olur.

Uygulamalar:

Kimyasal İşleme: Bu titanyum kaynak boyun flensleri, koroziv kimyasallara ve yüksek sıcaklıklara dirençli olan kimyasal işleme endüstrileri için uygundur.

Havacılık: 5. sınıf titanyum, yüksek ağırlığa dayanıklılığı ve yüksek sıcaklıklara dirençliliği nedeniyle havacılık uygulamalarında kullanılır.

Deniz: Deniz suyuna korozyon direnci gerekli olan deniz uygulamaları için 7. sınıf titanyum idealdir.

Kalite ve Uygunluk:

Malzeme Sertifikasyonları: Üreticiler, kullanılan titanyum alaşımlarının kalitesini ve izlenebilirliğini sağlayan spesifikasyonlara ve standartlara uygunluğunu doğrulayan malzeme sertifikaları sunar.

Test: Flanşlar, belirtilen gereksinimleri ve performans standartlarını karşıladıklarını sağlamak için ultrasonik test (UT), hidrostatik test ve boyut kontrolleri gibi çeşitli testlere tabi tutulur.

2Titanyum malzemesi

Titanyum alaşımları, özellikle deniz suyu, klor ve asit gibi agresif ortamlarda mükemmel korozyon direnci ile bilinir.Onları havacılık için ideal hale getiriyor., kimyasal işleme ve açık deniz uygulamaları.

Flanşlarda kullanılan yaygın titanyum alaşımları arasında 2. sınıf titanyum (ticari olarak saf titanyum) ve 5. sınıf titanyum (Ti-6Al-4V, daha fazla dayanıklılık için alüminyum ve vanadyum ile bir alaşım) bulunur.

Titanyum flensler tipik olarak paslanmaz çeliklerin başarısız olabileceği veya daha pahalı ve daha ağır malzemeler gerektirdiği ortamlarda korozyona direnç sunar.

3Titanyum Weck Boynuz Flanges Sertifikaları:

Titanyum Weck Boynuz Flanges Sertifikaları:

EN 10204/3.1B Sertifika:

This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesÜretici tarafından verilir ve malzemenin gerekli standartlara uyduğunu doğruluyor.

Hammaddeler Sertifikası:

Bu sertifika, titanyum flenslerin üretiminde kullanılan hammaddeler hakkında ayrıntılı bilgiler sunar.ve geçerli malzeme test sonuçlarıBu, ilk malzeme tedarik aşamasından itibaren izlenebilirliği ve kalite kontrolünü sağlar.

% 100 ultrasonik hata tespiti:

Ultrasonik test (UT), titanyum flenslerindeki iç ve yüzey kusurlarını tespit etmek için kullanılan yıkıcı olmayan bir test yöntemidir.% 100 UT kapsamı, tüm flenslerin yapısal bütünlüğünü veya performansını tehlikeye atabilecek kusurların bulunmadığından emin olmak için kapsamlı bir testten geçmesi anlamına gelir..

Hidrostatik Test:

Bu test, titanyum flensin su veya başka bir sıvı ile önceden belirlenmiş basınç seviyesine basınçlandırılmasını içerir.Sızıntı veya deformasyon olmadan basınca dayanabilme kapasitesini değerlendirir, belirtilen basınç değerlerini ve güvenlik gereksinimlerini karşılamasını sağlar.

Üçüncü Taraf Denetim Raporu:

Bu rapor, bağımsız bir üçüncü taraf denetim kurumu veya yetkili tarafından yürütülür ve titanyum flenslerin kalitesini tarafsız bir şekilde değerlendirir.Uygulanabilir standartlara uygunluğu doğrulayan, özellikleri ve müşteri gereksinimleri. Bu, üreticinin kalite güvence süreçlerine güvenilirlik katar.

4ANSI B16.5 Sınıf 150 Titanyum Kaynak Boynuz Flanşının Spesifikasyonu

5Titanyum sınıfları:

Titanyum sınıfı 5 (Ti-6Al-4V):

Bileşik: Titanyum Sınıf 5, % 90 titanyum, % 6 alüminyum ve % 4 vanadyumdan oluşan bir alfa-beta alaşımıdır.Bu bileşim, en yaygın kullanılan titanyum alaşımını oluşturan özelliklerin dengesini sağlar.

Güç: Mükemmel bir güç ağırlık oranı sunar, bu da hafif ağırlık gücünün kritik olduğu havacılık, denizcilik ve endüstriyel uygulamalar için uygundur.

Korozyon Direnci: 5. sınıf titanyum, saf titanyum kadar yüksek olmasa da, iyi korozyon direncine sahiptir.

Sıcaklığa Direniş: Yüksek sıcaklıklarda özelliklerini korur, bu da gaz türbinlerinde, egzoz sistemlerinde ve diğer yüksek sıcaklıklı ortamlarda uygulanmaya uygun hale getirir.

Uygulamalar: Havacılık bileşenleri (uçak gövdeleri, jet motorları), deniz ekipmanları, tıbbi implantlar, otomotiv bileşenleri, spor ekipmanları ve endüstriyel makineler.

Titanyum sınıfı 7 (Ti-0.15Pd):

Tasarım: Titanyum Sınıf 7, korozyon direncini arttırmak için% 0.15 palladium eklenmiş bir titanyum alaşımıdır.

Korozyona Direnci: 7. sınıf titanyum, klorürler de dahil olmak üzere azaltıcı ve hafif oksidleyici ortamlarda korozyona karşı yüksek direnci gösterir. 2. sınıf titanyumdan daha fazla korozyona dayanıklıdır.

Kaynatılabilirlik: İyi bir kaynatılabilirlik sunar, bu da üretim ve montaj gerektiren uygulamalar için uygundur.

Güç: 7. sınıf titanyum, 5. sınıfla karşılaştırıldığında daha düşük bir dayanıklılığa sahiptir, ancak yine de birçok uygulama için yeterlidir.

Uygulamalar: Kimyasal işleme, tuzsuzlaştırma, deniz ortamları ve daha yüksek korozyon direnci gerektiren diğer uygulamalar.Ayrıca, biyolojik uyumluluğun ve korozyon direncinin kritik olduğu tıbbi implantlarda da kullanılır.

6Titanyum kaynak boynuz flensleri denetimleri

Görsel Test (VT): Bu, çatlaklar, gözeneklilik veya uygun olmayan kaynak profilleri gibi görünür kusurları tespit etmek için kaynak yüzeyinin ve flensin görsel olarak incelenmesini içerir.

Ultrasonik Test (UT): Bu teknik, boşluklar, dahiller veya çatlaklar gibi malzeme içindeki iç kusurları tespit etmek için yüksek frekanslı ses dalgaları kullanır.Titanyum kaynakların daha kalın bölümleri için özellikle yararlıdır..

Radyografik Test (RT): Bu yöntem, kaynak ve flensin iç yapısının görüntülerini üretmek için X-ışınlarını veya gama ışınlarını kullanır.İç kusurları tespit etmek ve kaynak kalitesini değerlendirmek için etkili..

Manyetik parçacık testi (MT): MT, ferromanyetik malzemelerde yüzey ve yüzey yanındaki kusurları tespit etmek için kullanılır.Bu yöntem yakınında manyetik malzemeler veya manyetikleştirilebilen kaplamalar olmadıkça uygulanabilir..

Penetrant Test/Dye Penetrant (PT): PT, kaynak yüzeyinde bir boya penetrantının uygulanmasını ve daha sonra yüzey kırıcı kusurları ortaya çıkarmak için fazla boyayı kaldırmayı içerir.Bu yöntem küçük çatlakları tespit etmek için yararlıdır, gözeneklilik ve sızıntılar.

Eddy Current Testing (ET): ET, titanyum gibi iletken malzemelerde yüzey ve yüzeye yakın kusurları tespit etmek için elektromanyetik indüksiyon kullanır.ve malzeme özelliklerinde değişiklikler.

Akustik Emisyon (AE): AE, çatlak veya sızıntı gibi kusurları gösteren değişiklikleri tespit etmek için stres altında bir malzemeden gelen akustik emisyonları izlemeyi içerir.Hem kaynak hem de temel malzeme denetimi için kullanılabilir.
