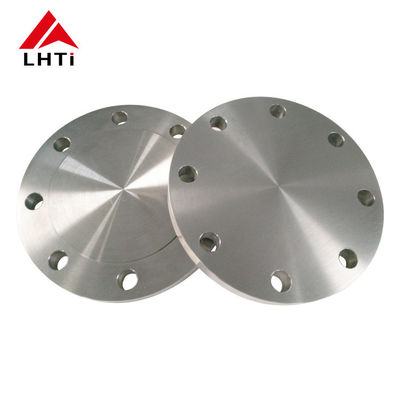

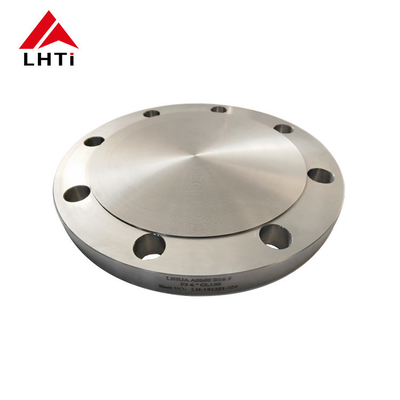

ASME B16.5 Titanyum Kör Flens Sınıf 150 Sınıf 2 Sınıf 5 Boru hattı sistemleri için yükseltilmiş yüz BLRF

3. ASME B16.5 Titanyum Kör Flens Sınıfı 150 sınıfları

Titanyum kapalı flenslerGüçleri, hafif ağırlıkları ve mükemmel korozyon direnci nedeniyle boru sistemlerinde yaygın olarak kullanılır.Her biri özel uygulamalar ve ortamlar için uyarlanmıştır..

1. 1. sınıf titanyum:Yüksek esnekliği ile bilinen 1. sınıf titanyum, ticari olarak saf tüm titanyum sınıflarının en yumuşak ve en şekillendirilebilir olanıdır.Çoğunlukla kimyasal işleme endüstrisi gibi ortamlarda üstün korozyon direnci gerektiren uygulamalarda kullanılır..

2.

3. 2. sınıf titanyum:Bu en yaygın kullanılan titanyum sınıfıdır. Güç ve esneklik arasında iyi bir denge sağlar ve mükemmel korozyon direnci vardır.boru sistemleri için flanslar dahil.

4.

5. 5. sınıf titanyum (Ti 6Al-4V):Bu alaşımlı bir sınıf ve tüm titanyum alaşımlarının en yaygın olarak kullanılanıdır. Saf titanyum sınıflarına kıyasla flansların dayanıklılığını önemli ölçüde artırır.5. sınıf titanyum, hem ısı hem de korozyona dayanıklılık gerektiren yüksek dayanıklılık uygulamalarında kullanılır.

6.

7. 7. sınıf titanyum:Mükemmel kaynaklanabilirlik ve üretilebilirliğe sahip olan bu sınıf, özellikle azaltıcı asitlere ve sıcak halogenitlerde yerelleştirilmiş saldırıya karşı daha iyi korozyon direnci için paladiyum içerir.

8.

9. 12. sınıf titanyum:Bu sınıf, diğer ticari saf sınıflara kıyasla daha yüksek ısı direncini ve dayanıklılığını sunar.

10.

11. Titanyum sınıfı 23 (Ti 6Al-4V ELI):Bu sınıf, 5. sınıfa benzer, ancak ekstra düşük interstitiyallere (ELI) sahiptir, bu da daha yüksek kırılma sertliği ve iyileştirilmiş esneklik için tercih edilir.Genellikle tıbbi uygulamalarda kullanılır ve aynı zamanda kritik durumlarda flanslar için uygundur., yüksek seviye uygulamaları.

4.ASME B16.5 Sınıf 150 Titanyum Kör Flans için özellikler

5ASME B16.5 Titanyum Kör Flanşların Avantajları:

ASME B16.5 titanyum kapalı flenslerÖzel endüstriyel ihtiyaçları karşılayan birkaç avantaj sunar:

Kapama ve mühürleme:Kör flensler, boru hattının sonunu kapatmak için kullanılır ve boru hattından akışı engelleyen sağlam bir bariyer sağlar.veya boru hattının bir kısmı kullanılmadığındaASME B16.5 standartlarına uygun titanyum kör flensler, sızıntı veya kirlenme riskini en aza indirerek güvenli bir kapanma ve etkili mühürleme sağlar.

Korozyona direnci:Titanyumun doğal korozyon direnci, ASME B16.5 titanyum kör flenslerini koroziv ortamlarda kullanılmak için ideal hale getirir.,Uzun vadeli güvenilirliği sağlamak ve bakım gereksinimlerini azaltmak.

Yüksek güç ağırlık oranı:Titanyum, çelikle karşılaştırıldığında üstün bir güç ağırlık oranına sahiptir, bu da flens ve boru sisteminin toplam ağırlığını düşük tutarak sağlam bir performans sağlar.Bu özellik ağırlık azaltmanın kritik olduğu uygulamalarda yararlıdır., örneğin havacılık ve denizcilik endüstrileri.

Sıcaklık direnci:Titanyum kör flensler yüksek sıcaklıklarda mekanik özelliklerini ve korozyon direncini korur.Kimyasal işleme gibi endüstrilerde yüksek sıcaklık uygulamaları için uygun hale getirmek, petrokimya ve enerji üretimi.

Biyolojik uyumluluk:Diğer titanyum bileşenleri gibi, ASME B16.5 titanyum kör flensler de biyolojik uyumludur ve toksik değildir, bu da onları ilaç, gıda işleme,ve tıbbi endüstrilerinde ürün saflığı ve güvenliği çok önemlidir..

Uzun Yaşam ve Dayanıklılık: Titanyum kapalı flensler, diğer malzemelere kıyasla daha uzun bir kullanım ömrü sağlayan mükemmel dayanıklılık ve zamanla bozulmaya direnç sunar.Bu dayanıklılık, değiştirme sıklığını ve ilişkili kesinti süresini azaltır, genel maliyet etkinliğine katkıda bulunur.

Uygulamalarda çok yönlülük:ASME B16.5 titanyum kör flensler çok yönlüdür ve kimyasal işleme, petrol ve gaz rafinerliği, havacılık, denizcilik,ve tıbbi ekipman üretimi.

Temizlik kolaylığı:Titanyum kör flensler korozyon direnci ve dayanıklılığı nedeniyle kurulumu ve bakımı nispeten kolaydır.Bu bakım kolaylığı, operasyonel kesintilerin azaltılmasına ve daha düşük yaşam döngüsü maliyetlerine yol açar.

6. Titanyum Kör Flens Paketleri

Pas Önleme

• VCI (Uçucu Korozyon Engelleyici) Kaplama: Titanyum flanslarBu malzeme, metal yüzeylerde koruyucu bir katman oluşturan kimyasal bir buhar salıyor.
• Yağ veya yağ kaplaması:Flanş yüzeylerini korumak için hafif bir yağ veya yağ tabakası uygulanabilir, özellikle uzun mesafeler boyunca taşınırken veya uzun süre depolanırken.

Fiziksel Koruma

• Balonlu sargı veya köpük:Her bir flens genellikle nakliye sırasında darbeye karşı yumuşatmak için kabarcık sargı ile sarılır veya köpükle çevrilir.
• Karton ayırıcılar:Bir kutuda birden fazla flens paketlendiğinde, birbirlerine dokunmalarını ve potansiyel olarak çizilmelerini veya zarar görmelerini önlemek için karton ayırıcılar kullanılır.

Güçlü Dış Paketleme

• Ahşap kutular veya kontrplak kutular: Titanyum flanslargenellikle mekanik hasarlara karşı sağlam koruma sağlayan ve daha kolay ve daha güvenli bir şekilde kullanımı kolaylaştıran yığılabilir ahşap kasalarda veya kontrplak kutularda sevk edilir.
• Pelletizasyon:Büyük siparişler için, flensler paletlenebilir.

Su geçirmezlik

• Plastik Yaprak:Özellikle nemli veya ıslak ortamlarda nemden korunmak için dış sandıklar veya kutular genellikle kalın plastik tabakayla kaplanır.

Etiketleme ve Belgeleme

• Açık Etiketleme:Her paket, düzgün bir şekilde kullanılması ve izlenmesi kolaylaştırılması için kullanma talimatları, parça numaraları ve varış noktası detayları ile açık bir şekilde etiketlenmiştir.
•
• Kalite güvencesi belgesi:Kalite sertifikaları, malzeme test raporları ve uyum sertifikaları, izlenebilirliği ve endüstri standartlarına uygunluğu sağlamak için genellikle ambalaja dahil edilir veya ayrı olarak sağlanır.

7Titanyum Kör Flanş Denetimleri

Görsel Test (VT):Bu, çatlaklar, gözeneklilik veya uygun olmayan kaynak profilleri gibi görünür kusurları tespit etmek için kaynak yüzeyinin ve flensin görsel olarak incelenmesini içerir.

Ultrasonik Test (UT):Bu teknik, boşluklar, dahiller veya çatlaklar gibi malzeme içindeki iç kusurları tespit etmek için yüksek frekanslı ses dalgalarını kullanır.

Radyografik Test (RT):Bu yöntem, kaynak ve flansın iç yapısının görüntülerini üretmek için X-ışınlarını veya gama ışınlarını kullanır.

Manyetik parçacık testi (MT):MT, ferromanyetik malzemelerde yüzey ve yüzeye yakın kusurları tespit etmek için kullanılır.Bu yöntem yakınında manyetik malzemeler veya manyetikleştirilebilen kaplamalar olmadıkça uygulanabilir..

Penetrant Test/Dye Penetrant (PT):PT, kaynak yüzeyinde bir boya penetrantı uygulamayı ve daha sonra yüzey kırıcı kusurları ortaya çıkarmak için fazla boya çıkarmayı içerir.

Eddy akım testi (ET):ET, titanyum gibi iletken malzemelerde yüzey ve yüzeye yakın kusurları tespit etmek için elektromanyetik indüksiyon kullanır.

Akustik Emisyon (AE):AE, çatlaklar veya sızıntılar gibi kusurları gösteren değişiklikleri tespit etmek için stres altındaki bir malzemeden gelen akustik emisyonları izlemeyi içerir.
