Ürün Detayları
Menşe yeri: Çin
Marka adı: LHTi
Sertifika: ISO9001-2015
Model numarası: Tüp
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 100kg
Fiyat: $20--$29/pcs
Ambalaj bilgileri: İçi süngerli veya naylon poşet, dışı gibi kontrplak kasa,
Teslim süresi: 15 iş günü
Ödeme koşulları: L/C, T/T, Western Union
Yetenek temini: Ayda 5ton
Seviye: |
Gr2 |
Dış çap: |
OD25.4mm OD32mm |
Başvuru: |
Endüstriyel, Kimyasal |
Malzeme: |
GR1.GR2 |
Standart: |
ASTM B338 |
Uzunluk: |
MAKS 12000mm |
Dış çap: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm vb. |
Duvar kalınlığı:: |
0,5-3,0 mm |
Tip: |
Kaynaklı/Dikişsiz |
Seviye: |
Gr2 |
Dış çap: |
OD25.4mm OD32mm |
Başvuru: |
Endüstriyel, Kimyasal |
Malzeme: |
GR1.GR2 |
Standart: |
ASTM B338 |
Uzunluk: |
MAKS 12000mm |
Dış çap: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm vb. |
Duvar kalınlığı:: |
0,5-3,0 mm |
Tip: |
Kaynaklı/Dikişsiz |

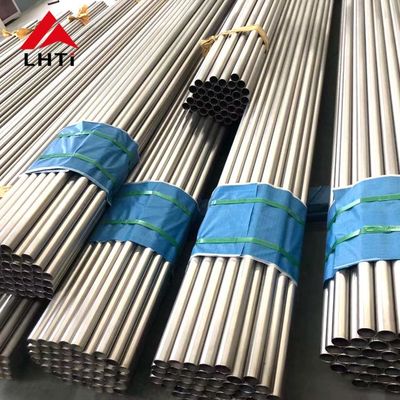

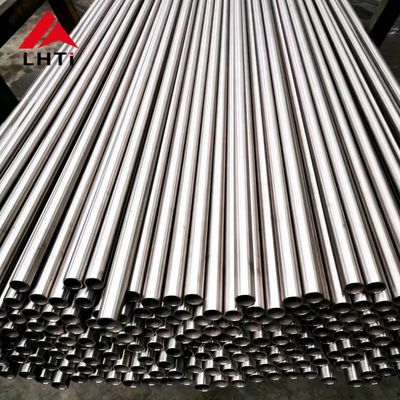

Eşanjör borusu OD25.4mm OD19.05mm ASTM B338 titanyum boru
1.Titanyum tüp Teknik Gereksinimler
| 1. | |Malzeme Açıklaması | Titanyum Dikişsiz Boru |
| 2. | Malzeme Özellikleri | SB 338 Gr 2 (kesintisiz) - Malzeme, ASME Sec-ll Kısım-B Sürümü - 2021 gerekliliklerine uygun olacaktır. |
| 3. | |Üretim süreci | Malzeme özelliklerine göre. |
| 4. | Dağıtım durumu | Ann ealed. |
| 5. | Boyut ve Miktar | TEAM Satın Alma Siparişine göre. |
| 6. | |Boyut$ | TEAM Satın Alma Siparişine göre. |
| 7. | toleranslar | Malzeme/ürün özelliklerine göre. |
| 8. | sertifika | Malzeme test sertifikaları EN 10204 tip 3.1'e göre olacaktır. |
| 9. | tarafından muayene | TPIA. |
| 10. | eğer | Tüm kimyasal bileşim malzeme özelliklerine göre olacaktır.Ayrıca ürün Analizi yapılacak ve raporlanacaktır. |
| 11. | Mekanik Test | Malzeme özelliklerine göre tüm mekanik testler yapılacaktır. |
| 12. | Isıl İşlem Gereksinimi | 1. Hnished Ürün sr'de belirtilen teslimat koşuluna göre.hayır.4 yukarıda. |
| 13. | NDE ve Diğer Testler | 1. Hidrotest- Hidrotest, malzeme özelliklerine göre yapılacaktır.Hidrotest için içme suyu kullanılacaktır. 2. Girdap akımı testi- Malzeme özelliklerine göre yapılacaktır. 3. Ultrasonik Test- Malzeme özelliklerine göre. |
| 14. | Ürün İşaretleme | Malzeme özelliklerine göre. |
| 15. | Paketleme talimatları | Değirmenler (ve muayene yetkilisi) tarafından usulüne uygun olarak temizlenen borular korozyona karşı korunacak ve nakliye, taşıma ve depolama sırasında hasar görmemesi için uygun şekilde paketlenecektir. |
| 16. | Tamir Kaynağı | İzin verilmedi. |
| 17. | Kullanım amacı | Malzemenin, ASME Bölüm VIII, Bölüm 1, Sürüm 2021'e göre tasarlanmış ekipmanda kullanılması amaçlanmıştır. |
2. Isı değiştirici boru uygulaması
3. Titanyum alaşımlı boru özellikleri
| Seviye | N(%) | C(%) | H(%) | Fe(%) | Ö(%) | Ti | Diğer, maks. |
| 1 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.20 | ≤0.18 | bal | ≤0.4 |
| 2 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.30 | ≤0,25 | bal | ≤0.4 |
| Seviye | Çekme Dayanımı (dk) | Yeild Mukavemeti (%0,2 ofset)) | Uzama(%) | ||||
| ksi | MPa | Minimum | Maks. | ||||
| Ksi | mpa | Ksi | mpa | ||||
| 1 | 35 | 240 | 15 | 140 | 45 | 310 | ≥24 |
| 2 | 60 | 400 | 40 | 275 | 65 | 450 | ≥20 |
| Ürün adı | Eşanjör borusu Titanyum boru/boru |
| Malzeme | titanyum(Gr2) |
| sertifika | ISO9001:2015, TÜV, EN10204.3.1 |
| Standart | ASTM B338 |
| Boyut |
OD19mmxWT0.5-0.8mmx3000-12000mm OD25mmxWT1.0-1.2mmx3000-12000mm OD32mmxWT1.0-1.2mmx3000-6000mm OD38mmxWT1.0-1.2mmx3000-6000mm Veya müşterinin ihtiyacına göre. |
| teknik | haddelenmiş |
| Durum | Tavlı (M) |
| Tip |
Eşanjör için dikişsiz Titanyum Tüp,Otomobil için titanyum egzoz borusu, titanyum bobin tüpü Kaynaklı Titanyum Tüp, |
| Başvuru |
1) Güç ve kimya tesisi 2) Otomotiv bileşenleri 3)spor 4) deniz korozyonu |
| Yüzey |
Asit dekapaj, CNC torna yüzeyi. |
4.Titanyum tüp Üretim süreci

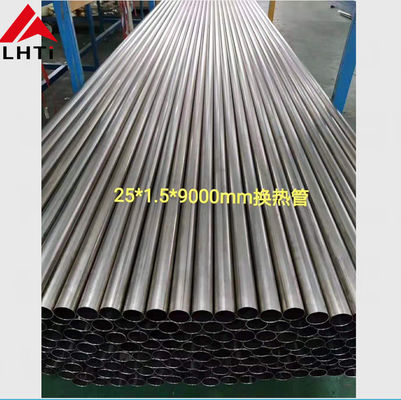

5. Atölyede detay resmi
|
Malzeme Seviye |
Durum | İşleme | OD(mm) | Duvar kalınlığı (mm) | |||||||||||
| 0,5 | 0.6 | 0,8 | 1.0 | 1.25 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | ||||
|
Gr1 Gr2 Gr7 Gr12 |
tavlanmış (M) |
Soğuk haddelenmiş | 10-15 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - |
| ﹥15-20 | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | |||
| ﹥20-30 | - | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | |||
| ﹥30-40 | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | - | |||
| ﹥40-50 | - | - | - | - | ○ | ○ | ○ | ○ | - | - | - | ||||
| ﹥50-60 | - | - | - | - | - | ○ | ○ | ○ | ○ | ○ | - | - | |||
| ﹥60-80 | - | - | - | - | - | - | ○ | ○ | ○ | ○ | ○ | ○ | |||
| kaynaklı | 16 | ○ | ○ | ○ | ○ | - | - | - | - | - | - | - | - | ||
| 19 | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | - | |||
| 25,27 | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | |||
| 31,32,33 | - | - | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |||
| 38 | - | - | - | - | - | ○ | ○ | ○ | - | - | - | - | |||
| 50 | - | - | - | - | - | - | ○ | ○ | - | - | - | - | |||
| 63 | - | - | - | - | - | - | ○ | ○ | - | - | - | - | |||
| kaynaklı haddelenmiş | 6-10 | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | - | ||
| ﹥10-15 | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | - | |||
| ﹥15-20 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |||
| ﹥20-25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |||
| ﹥25-30 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | - | - | - | - | - | |||
| Not: "○" üretilebilecek özellikleri belirtir | |||||||||||||||
ASTM B338 titanyum tüp
Kullanılmış:Eşanjör, kondenser ve çeşitli basınçlı kaplar
Duvar kalınlığı: 0,5 mm ila 4,5 mm
Uzunluk: 3000 mm / 6000 mm ve 9000 mm'ye kadar daha uzun
Dış Çaplar: 10 mm'den 114 mm'ye
Duvar kalınlığı toleransı: +/- %10
Uzunluk toleransı: +3.2mm
6. ASME SB388 Testi aşağıdaki gibidir
Ti dikişsiz ve kaynaklı borular için aşağıdaki testleri sağlıyoruz
| Kimyasal bileşim | Görsel İnceleme | Ultrasonik muayene | Mevcut Test |
| Düzleştirme Testi | Düzleştirme Testi | Pnömatik Test | hidrostatik Test |
| çekme | Teslim olmak | Sertlik | Uzama |
7. Titanyum alaşımlı boru tedarikçisiyle iletişime geçmekten çekinmeyin
