ASME B16.5 Titanyum Kaydırmalı Flanş Sınıf 150

ASME B16.5 Titanyum Kaydırmalı Flanş Sınıf 150

Kaydırmalı flanş, yerinde alın kaynağı makinesi olmadan titanyum bir hat inşa edilmesi gerektiğinde pratik bir seçenektir. Boru, delikten geçer ve her iki taraftan da dolgu kaynağı yapılır, bu nedenle flanş, işlenmiş bir karşı delikle hizalanmak yerine gözle konumlandırılır ve kaynaklanır. Bu sayfa, ASME B16.5 sınıf 150 versiyonunu, contalı bağlantılar için yükseltilmiş yüzlü ve tam yüz contalar veya dökme demirle eşleşme için düz yüzlü olarak Sınıf 1, Sınıf 2 ve Sınıf 12'de kapsar.

Kaydırmalı Birleşim Nasıl Yapılır

4 inçe kadar olan boyutlarda, delik borunun dış çapından yaklaşık 1 mm daha büyük işlenir, böylece flanş yerine kayar ve boru ucu yüzeyle aynı hizada ayarlanır. Göbek içinde bir ve dışında bir olmak üzere iki dolgu kaynağı yükü taşır; montaj, dişli bir bağlantıdan daha güçlüdür ve alın kaynağına göre çok daha az hazırlık gerektirir. Borunun tam uzunlukta kesilmesi gerekmediği için, kaydırmalı flanşlar saha ölçüm hatalarını tolere eder ve mevcut bir hatta kolayca değiştirilebilir.

Sınıf 150 Boyutları ASME B16.5'e Göre

Sınıf Seçimi

Sınıf 1, süneklik ve kaynaklanabilirliğin en önemli olduğu düşük basınçlı su ve deniz suyu için kullanılır, minimum çekme mukavemeti 240 MPa'dır. Sınıf 2, genel borulama için %345 minimum çekme ve %275 akma mukavemeti ile iş gücüdür. Sınıf 12, %0,2 ila %0,4 molibden ve %0,6 ila %0,9 nikel ekler, bu da indirgeyici asitlere ve sıcak klorür servisindeki yarık saldırısına karşı direnci artırır; hidroklorik asit elleçleme ve Sınıf 2'nin çukurlaştığı ısı değiştirici bağlantıları için belirtilmesi gereken sınıftır. %0,12 ila %0,25 paladyum içeren Sınıf 7, en agresif indirgeyici ortamlar için mevcuttur.

Yüzey, İşaretleme ve Muayene

Yükseltilmiş yüzlü flanşlar 2 mm yükseltilmiş yüz ve 125 ila 250 AARH yüzey kalitesi ile tedarik edilir, düz yüzlü flanşlar tam yüz conta yüzeyine sahiptir. Her flanş, sınıfı, boyutu, sınıfı ve ısı numarası ile işaretlenir ve malzeme değirmen sertifikasına kadar izlenebilmesi için ısı numarası paketleme listesinde tekrarlanır. ASME Bölüm V'e göre ultrasonik ve nüfuz edici testler talep üzerine mevcuttur ve her parti için ASME B16.5 tablolarına karşı boyut raporları verilir.

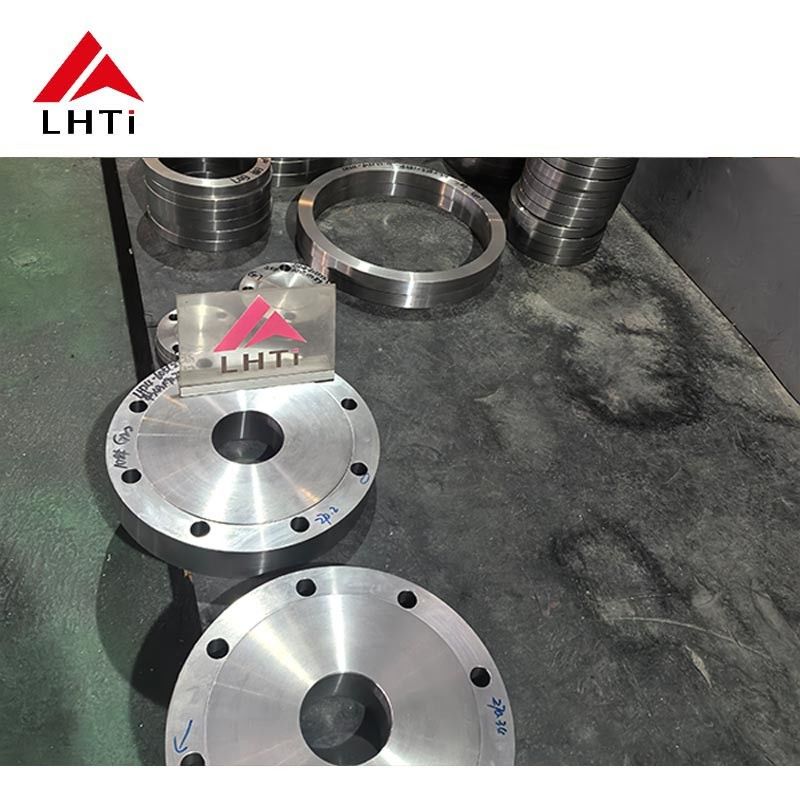

Ürün Resimleri
