ASME B16.5 Sınıf 150 Titanyum Flanş Gr5 Gr7

ASME B16.5 Sınıf 150 Titanyum Flanş Gr5 Gr7

Çoğu titanyum flanş, ucuz ve affedici olduğu için Sınıf 2'de yapılır. Bu sayfa, Sınıf 2'nin yanlış cevap olduğu iki durum içindir: flanşın yüksek basınç veya tekrarlanan mekanik yük taşıması gereken bir hat ve saf sınıfı saldıran indirgeyici bir asidin olduğu bir hat. Her ikisi de ASME B16.5 sınıf 150 bindirme (slip-on) deseninde yükseltilmiş yüzlü olarak tedarik edilir, bu nedenle tesiste zaten kullanılan conta, cıvata ve conta programının değişmesi gerekmez.

Daha Küçük Bir Alanda Mukavemet İçin Gr5

Sınıf 5, Ti-6Al-4V, Sınıf 2'nin yaklaşık iki buçuk katı olan 895 MPa çekme ve 828 MPa akma dayanımına ulaşır. Bir flanşta bu, aynı bağlantının daha az metal kullanılarak yapılabileceği anlamına gelir, bu nedenle Gr5, kompakt skidlerde, yüksek basınçlı enjeksiyon manifoldlarında ve flanşın dar bir alana oturması gereken ekipmanlarda tercih edilir. Alaşım ayrıca yaklaşık 400 C'ye kadar mukavemetini korur, bu nedenle saf bir titanyum flanşın gevşemeye başlayacağı yerde bir Gr5 flanşı sert kalır.

İndirgeyici Asitler İçin Gr7

Sınıf 7, %0,12 ila %0,25 arasında paladyum ekler. Paladyum, yüzey filminin korozyon potansiyelini yükseltir, böylece metal, Sınıf 2'nin çözüneceği indirgeyici ortamlarda (hidroklorik asit, orta konsantrasyonda sülfürik asit, sıcak klorür tuzlu su ve bazı organik asitler) pasif tabakasını korur. Gr7'deki flanşlar, boru hattının zaten Gr7 olduğu ve bir Sınıf 2 flanşın sistemdeki en zayıf nokta olacağı asit boşaltma kolları, dağlama hatları ve klor-alkali tesislerinde yaygındır.

Gr5 ve Gr7 Bir Bakışta

Sahada Önemli Olan ASME B16.5 Detayları

Cıvata deseni inç desenidir, bu nedenle bir sınıf 150 ASME contası ve inç cıvataları, benzer boyuttaki bir DIN flanşının aksine adaptörsüz uyar. Sınıf 150, düşük basınçta geniş bir boyut aralığını kapsar; yaklaşık 180 C'nin üzerinde izin verilen basınç düşer ve genellikle bunun yerine sınıf 300 deseni belirtilir. Bindirme flanşları iki fileto kaynağı ile kaynaklanır, bu da saha imalatına uygundur, aynı kalitedeki bir kaynak boyun ise bağlantının döngüsel yüke maruz kalacağı veya radyografinin gerekli olduğu yerlerde kullanılır.

Yüzey, İşaretleme ve Muayene

Yükseltilmiş yüzey 2 mm yüksekliğe ve 125 ila 250 AARH finisaja işlenmiştir ve tam yüz contaları için düz yüz versiyonu mevcuttur. Her flanş, kalitesi, boyutu, sınıfı ve ısı numarası ile damgalanır ve ısı numarası, malzemenin eritme ve dövme yoluyla izlenebilmesi için sertifikada tekrarlanır. Başlangıç stoğunun ultrasonik muayenesi ve işlenmiş yüzeylerin nüfuz edici testleri mevcuttur ve her parti ile birlikte ASME B16.5'e göre bir boyut raporu verilir. Boyutlar 1/2 inçten 24 inçe kadar olup, kontrplak kutularda yüz yüze paketlenir.

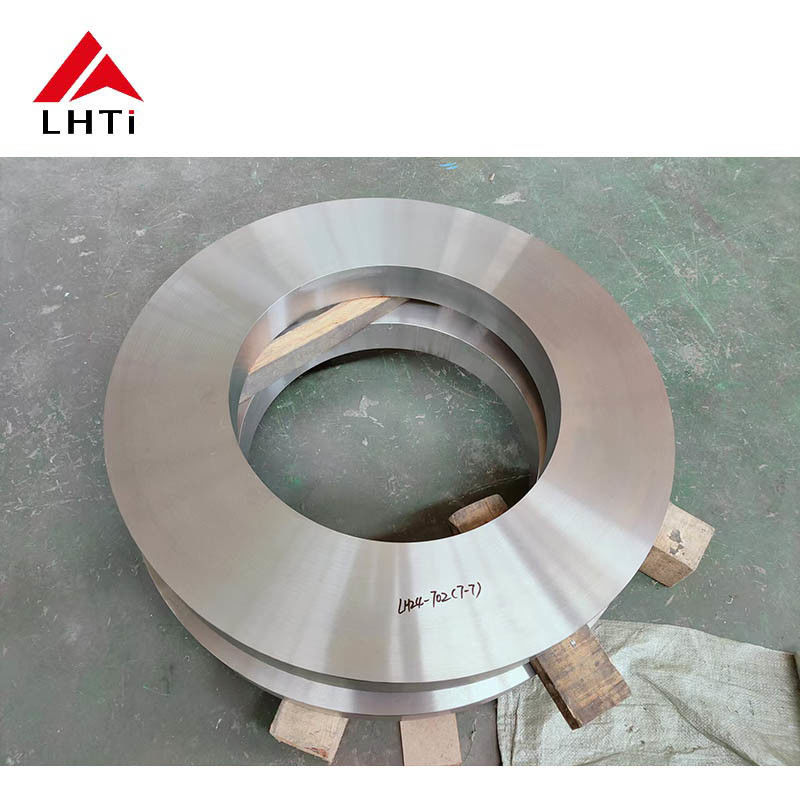

Ürün Resimleri
