DN15 Titanyum Kayma Flanş ASME B16.5 Sınıf 150

DN15 Titanyum Kayar Flanş ASME B16.5 Sınıf 150

DN15 veya 1/2 inç, ASME B16.5'te listelenen en küçük boyuttur ve bu boyuttaki kayar flanş nadiren basınç derecesi ile sınırlıdır. Birleşmenin dayanıp dayanmayacağını belirleyen, flanş deliği ile üzerine kaydığı 1/2 inç dikişsiz borunun duvarı arasındaki uyum ve onu orada tutan iki fileto kaynaktır. Bu flanş, Grade 2 veya Grade 7 titanyumdan işlenmiş olup, yükseltilmiş yüzlü olarak tedarik edilir ve eşleşen bir 1/2 inç dikişsiz boru ile eşleşmeye hazırdır.

Boru Duvarı Birleşmeyi Yönetir

Kayar flanş, işlenmiş bir soket tarafından değil, boru tarafından konumlandırılır, bu nedenle delik, borunun dış çapını soğukken kayacak kadar boşlukla temizlemeli ve hala bir fileto bırakmalıdır. 1/2 inçlik Schedule 10S borunun duvarı yaklaşık 2,8 mm'dir; schedule 80S ise 5 mm'den fazladır. İnce duvarda yanma riski ve kenarında çatlayan içbükey bir fileto riski vardır. Kalın duvarda flanş çok daha fazla ısı emer ve yükseltilmiş yüz, contanın çizgisinde sızdıracak kadar bozulabilir. Her ikisi de malzeme değişkenleri değil, kaynak değişkenleridir, bu nedenle boru programı siparişle birlikte belirtilmelidir.

Flanş Verileri

Grade 2 veya Grade 7

Grade 2 çoğu işi kapsar: deniz suyu, tuzlu su, klorlu soğutma suyu, hipoklorit dozajı ve gıda sınıfı hatlar, burada ticari olarak saf metal pasifleştirilir ve temiz kalır. Grade 7, hidroklorik asit gibi indirgeyici asitlerde ve Grade 2'nin çukurlaşmaya başlayacağı sıcak klorür hizmetinde kırılma potansiyelini artıran yüzde 0,12 ila 0,25 arasında paladyum ekler. Bir DN15 hattı için maliyet farkı küçüktür, bu nedenle seçim normal duruma göre en kötü durumun kimyasına göre yapılmalıdır.

Sınıf 150, ortam sıcaklığında bir derecelendirmedir. Hat sıcaklığı yükseldikçe izin verilen basınç düşer, bu nedenle sıcak bir 1/2 inçlik branşman, başlık numarası yerine derecelendirme tablosuna ihtiyaç duyar. Titanyum ayrıca paslanmaz çeliğe kıyasla düşük bir termal genleşmeye sahiptir, bu da ısıtma ve soğutma döngüsü boyunca cıvata yükünü daha kararlı tutar.

DN15 Kayar Flanş Kaynağı

Parça küçük olduğu için, geçiş başına ısı girdisi büyük bir flanştan daha önemlidir. Flanşı boruya kare olarak sabitleyin, yüzey kaçıklığını düz bir kenarla kontrol edin, ardından iç filetoyu önce ve dış filetoyu ikinci olarak kaynak yapın, çekişi dengeli tutmak için yanları değiştirin. Arkı yükseltilmiş yüzden uzak tutun. Göbeğin arkasındaki bir soğutma halkası veya nemli bir bez yüzeyi düz tutar ve son geçişten sonra yavaş soğutma, hava soğutmanın daha kalın bölümlerde bırakabileceği sert, çatlamaya yatkın bölgeden kaçınır. Kaynaktan sonra temizleme, ısı rengindeki pasif filmi geri yükler.

Muayene ve Paketleme

Her parti B16.5'e göre boyutsal olarak kontrol edilir, göbek üzerinde pozitif malzeme tanımlaması yapılır ve ısı numarasına kadar izlenir ve yüzleri korunmuş bir kontrplak kasaya paketlenir, böylece tırtıklar sağlam ulaşır. Flanşlar boyut, sınıf, kalite ve boru programına göre fiyatlandırılır ve hat bir ünite olarak inşa ediliyorsa aynı sevkiyete eşleşen contalar ve cıvata setleri eklenebilir.

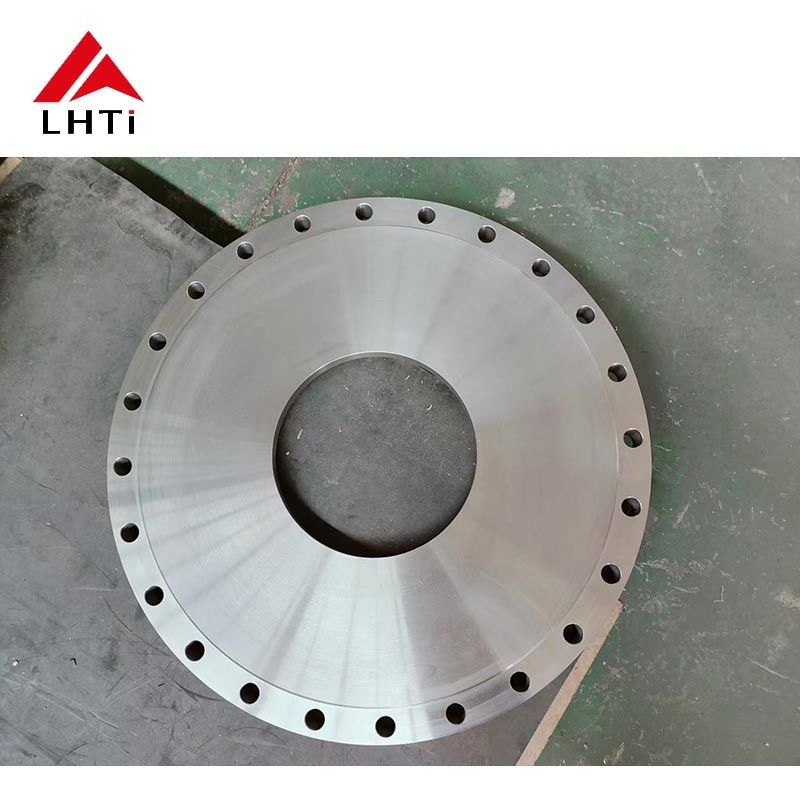

Ürün Resimleri
