Titanyum Isı Değiştiricisi tüpü OD 19 mm ve 25.4 mm

Titanyum Eşanjör Borusu OD 19 mm ve 25.4 mm

İki boru çapı, deniz suyu, tuzlu su ve kimyasal hizmetler için üretilen titanyum ısı eşanjörlerinin çoğunu kapsar: 19 mm ve 25.4 mm dış çap. Bunlar arasındaki seçim, mevcut duruma göre değil, termal tasarım sayfasında yapılır, çünkü çap yüzeyi metre başına, tüp başına akış alanını, verilen bir gövdeye uyan tüp sayısını ve pompanın ödemek zorunda kalacağı basınç düşüşünü belirler. Duvar daha sonra basınca ve boru tablosu bağlantısına göre belirlenir. Bu sayfa, sipariş verilmeden önce seçimin kontrol edilebilmesi için her iki boyutun da sayılarını sunmaktadır.

Boru Boyutu Verileri

Yüzey ve Akış Alanı Metre Başına

19 x 0.7 mm17.600.0597 / 24319 x 1.0 mm17.000.0597 / 22719 x 1.24 mm16.520.0597 / 21425.4 x 1.0 mm23.400.0798 / 43025.4 x 1.24 mm22.920.0798 / 413

Metre başına yüzey yalnızca dış çapa bağlıdır, bu nedenle 25.4 mm'lik bir tüp aynı uzunlukta üçte bir daha fazla alan sunar. Sabit bir gövdede bu avantaj kaybolur, çünkü daha büyük tüplerden daha azı sığar: aslında görevi belirleyen şey, demetin birim hacim başına düşen alandır, ki bu da çapın 1.25 katı üçgen aralıkta her iki boyut için de yaklaşık olarak eşit çıkar. Gerçek fark iç çaptadır. 19 mm'lik bir tüp, 25.4 mm'lik bir tüpün akış alanının kabaca yarısına sahiptir, bu nedenle aynı toplam akış için daha hızlı çalışır, tüp tarafında ısıyı daha iyi aktarır ve daha fazla basınç düşüşü yaşar.

Çap Düştüğünde Ne Değişir

25.4 mm'den 19 mm'ye geçmek, belirli bir akış için tüp tarafı hızını artırır ve film katsayısı hızla yaklaşık sekizinci kuvvete kadar tırmandığı için, ısı transfer katsayısı iyileşir ve demet daha kısa olabilir. Maliyeti, katsayıdan daha hızlı tırmanan basınç düşüşü ve akışın demeti geçtiği yerlerde titreşim hasarı riskinin artmasıdır. Daha küçük tüpler aynı zamanda daha fazla tüp, daha fazla boru tablosu deliği, daha fazla kaynak veya genleşme ve daha uzun üretim süresi anlamına gelir. Temiz soğutma suyunda 19 mm'lik demet genellikle daha iyi termal çözümdür; kirli veya kireçlenen hizmetlerde 25.4 mm'lik iç çap temizleme fırçasını ve tortuyu orantılı tutar.

Duvar Kalınlığı ve Isı Transferi

Titanyum, bakıra kıyasla zayıf bir iletkendir, oda sıcaklığında Gr2 için metre kelvin başına yaklaşık 22 watt ve alaşım sınıfları için daha azdır, bu nedenle daha kalın bir duvar bir miktar maliyetlidir. Aritmetik hala rahatlatıcıdır: 1 mm'lik bir duvar, metre kare kelvin başına watt başına yaklaşık 0.000045'lik bir dirence sahiptir, bu da 5000 watt / metrekare kelvin başına su tarafı film için yaklaşık 0.0002'ye karşıdır. Bu nedenle duvar, ısı transferi için değil, basınç, korozyon payı ve boru tablosu bağlantısı için seçildiği için kontrol eden direncin beşte birinden azdır.

Boru Tablosu Uyumu ve Genleşme

Bağlantıdaki duvar mekanik bir karardır. Haddeleme bağlantısı, genleşmeyi çatlamadan alacak kadar duvar ve iki oluk için yeterli alan gerektirir; kaynaklı bağlantı, yakılmadan açılıp kaynağı yapılabilecek bir duvar gerektirir. Düşük basınçlı deniz suyu soğutucularında haddeleme bağlantılarıyla 0.7 mm'lik bir duvar yaygındır, 1.24 mm ise tüpün genleştirilip ardından sızdırmazlık kaynağı yapıldığı veya kabuk tarafının daha yüksek basınçta çalıştığı yerlerde daha güvenli bir seçimdir. Hangisi kullanılırsa kullanılsın, tüp, üretici ile anlaşılan boru tablosu deliği boyutuna göre tedarik edilir, çünkü çok sıkı bir delik tüpü çatlar ve çok gevşek bir delik sızdırır.

Eşanjör Borusu Siparişi

Dış çap, duvar, sınıf, uzunluk ve test ile sipariş verin, örneğin 19 mm OD, 1.0 mm duvar, Gr2, ASTM B338'e göre dikişsiz, 6000 mm, ASTM E426'ya göre eddy akımı testli, uçları kapalı ve işaretlenmiş. Çap hala açıksa, 19 mm ve 25.4 mm arasındaki seçim hız, kirlenme payı ve izin verilen basınç düşüşü ile belirlendiği ve borular kesilmeden önce belirlenmesi demet inşa edildikten sonra belirlenmesinden daha ucuz olduğu için, soruşturma ile termal sayfayı gönderin.

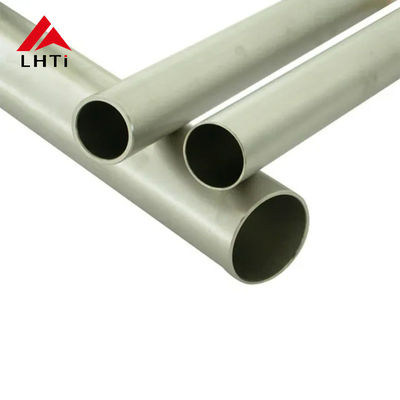

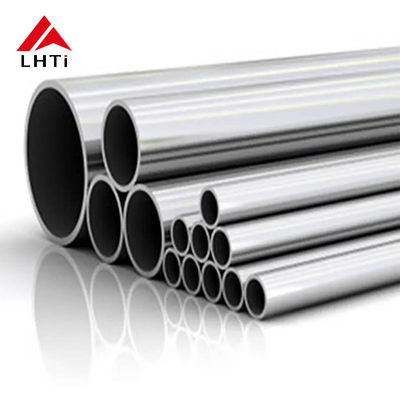

Ürün Resimleri
