Biyomedikal Ekipmanlar İçin Gr23 Titanyum Flanşı

Biyomedikal Ekipmanlar İçin Gr23 Titanyum Flanş

Bir biyomedikal tesisteki flanş nadiren implantın kendisinin bir parçasıdır. Steril su, temiz buhar, basınçlı hava veya temizlik kimyasalı taşıyan ve doğrulanması gereken bir makineye giden bağlantıdır ve doğrulama mühendisinin bir yarık, boya lekesi veya temizlenemeyen bir yüzey için inceleyeceği parçadır. Bu, gereksinimleri değiştirir: kalite, Ti-6Al-4V'nin ELI versiyonu olur, yüzey boyanmak yerine pasifleştirilir ve sertifika teslimatın bir parçası olur.

Biyomedikal Flanş Verileri

Tıbbi Ekipmanlar İçin Kalite Seçimi

Gr2345 / 275Steril su, temiz buhar, makine çerçeveleriGr5895 / 828Yüksek basınç ve yapısal bağlantılarGr23 ELI860 / 795İmplanta yakın ve alet parçaları, düşük oksijen ve demirGr12440 / 330Kimyasal temizlik ve asit dozaj hatları

Gr23, Gr5'in ekstra düşük aralıklı versiyonudur: oksijen %0,13 ve demir %0,25'te tutulur, bu da bir miktar güç pahasına sünekliği ve kırılma tokluğunu artırır. Dokuya temas eden veya çatlamadan bükülüp şekillendirilmesi gereken bir parça için bu takas değerlidir ve kalite, genel alaşım standardına değil, ASTM F136'ya göre belirlenir. Temiz buhar hattındaki bir flanş için Gr23 primi hiçbir şey kazandırmaz ve Gr2 mantıklı bir sipariştir.

Dövülmüş, Dökme Değil

Doğrulanmış bir sistem için flanş, dövülmüş bir halkadan işlenir, böylece tane akışı kesitin etrafında akar, döküm derisinde bitmez. Dökme titanyum yüzeyde gözeneklidir, gözeneklilik temizleme sıvısını tutar ve parça güvenilir bir şekilde pasifleştirilemez, bu nedenle kimya doğru olsa bile dökme flanşlar temiz bir yardımcı programda kabul edilmez. Dövme ayrıca ultrasonik test için daha yoğun bir kesit sağlar ve test, basınçlı bir bağlantının tolere edemeyeceği iç kusurların yokluğunu kanıtlar.

Yüzey ve Temizlenebilirlik

Yüzey işlemi, biyomedikal bir flanşın endüstriyel bir flanştan en çok farklılaştığı yerdir. Boyama kullanılmaz, çünkü titanyum flanş üzerindeki bir kaplama, steril bir hatta dökülebilecek ve altındaki korozyonu gizleyebilecek bir tabakadır. Son işlem, işleme ardından dağlama ve pasivasyon veya yüzeyin mikrometre düzeyinde pürüzsüz olması gereken yerlerde elektrolitik parlatmadır. Elektrolitik parlatma, dış katmanı, takım çeliğinden gelen gömülü demir dahil olmak üzere çıkarır, ağız kenarlarını yuvarlar ve biyofilm'e direnen bir yüzey bırakır. Flanş yüzü, bitirme sırasında korunur, çünkü parlatılmış yükseltilmiş bir yüzey sızdıracaktır.

Bu Flanşlar Nereye Takılır

Tipik noktalar sterilizatördeki yardımcı programlar, temiz buhar başlığı, enjeksiyon için su döngüsü, bir biyoreaktör şasisi, bir diyaliz makinesi ve bir farmasötik dolum hattının temiz tarafıdır. Her durumda, flanş, yerinde temizlenen ve yerinde buharlanan bir sistemin parçasıdır, bu nedenle bağlantı tekrarlanan termal döngülere gevşemeden dayanmalıdır ve conta aynı döngü için seçilmelidir. Titanyum, suyun klorlu olduğu veya temizlik kimyasallarının paslanmaz çeliği aşındıracağı ve hareketli bir makine parçasındaki paslanmaz flanşın ağırlığının önemli olduğu yerlerde tercih edilir.

Bağlantılar, Contalar ve Cıvatalar

Bir titanyum flanş genellikle başka bir titanyum flanşa cıvatalanır ve conta PTFE, genişletilmiş PTFE veya temiz servis için bir PTFE zarfı veya sıcaklığın izin verdiği yerlerde PTFE dolgulu spiral sarımlı bir contadır. Titanyum cıvatalar nadirdir: cıvatalama normalde paslanmaz çelik veya yüksek mukavemetli bir alaşımdır, conta ve rondelalarla titanyumdan izole edilmiştir, çünkü titanyum bir flanştaki titanyum cıvata montajda sıkışır ve bir basınç bağlantısının gerektirdiği tork için güvenilemez. Cıvata torku, flanş malzemesi için değil, conta için hesaplanır ve bağlantı doğrulanmış bir sistemin parçası olduğu için kaydedilir.

Biyomedikal Flanş Siparişi

Kaliteyi ve malzeme standardını, boyutsal standardı ve sınıfı, yüzey tipini, boyutu, tüpe uyacak şekilde ağzı, yüzey işlemini ve testi belirtin, örneğin 2 inç Sınıf 150, ASTM F136'ya göre Gr23, ANSI B16.5 yükseltilmiş yüzey, 50,8 mm tüpe uyacak şekilde ağız, elektrolitik olarak parlatılmış, UT testli, 3.1 sertifikalı. Parçanın temiz bir yardımcı program için olduğunu belirtin, çünkü bu pasivasyon ve ambalajlamayı belirler ve flanş steril bir hatta giriyorsa yüzey pürüzlülüğü ve boreskop kaydı isteyin.

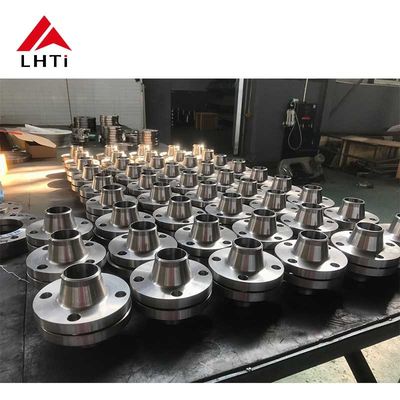

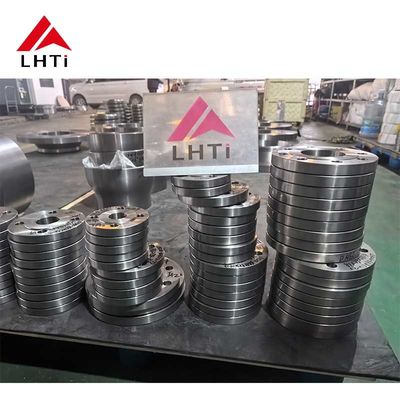

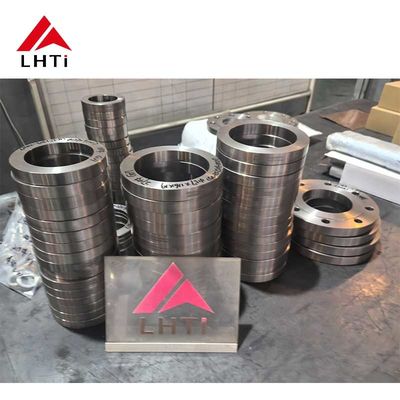

Ürün Resimleri
