ASME B16.5 Titanyum Flanş Tipleri: Geçmeli, Kaynak Boyunlu ve Kör Flanşları Anlamak

giriiş

Flanşlar boru sistemlerinde önemli bileşenlerdir ve boruların, vanaların ve ekipmanın çeşitli bölümleri arasında bir bağlantı aracı sağlar. Mevcut malzemeler arasında titanyum, mükemmel mukavemet-ağırlık oranı, korozyon direnci ve özellikle denizcilik ve kimyasal işleme gibi zorlu ortamlarda dayanıklılığı nedeniyle öne çıkıyor. Amerikan Makine Mühendisleri Derneği (ASME) B16.5 standardı, boyutları, toleransları ve malzemeleri de dahil olmak üzere flanşlara ilişkin spesifikasyonları özetlemektedir. Bu makale, ASME B16.5 ile uyumlu farklı tipteki titanyum flanşları (özellikle geçmeli, kaynak boyunlu ve kör flanşlar) inceleyerek bunların tasarımlarını, uygulamalarını ve avantajlarını vurgulamaktadır.

ASME B16.5'e Genel Bakış

ASME B16.5 standardı, çeşitli uygulamalara yönelik boru flanşlarını ve bağlantı parçalarını kapsar ve bunların tasarımı ve üretimi için yönergeler sağlar. Bu standart, boru sistemlerinde uyumluluk ve güvenliğin sağlanması için gereklidir. Flanş türleri, basınç değerleri, boyutlar ve malzemelere ilişkin spesifikasyonları içerdiğinden, hem mühendisler hem de üreticiler için güvenilir bir referans haline gelir. Endüstriler bu standartlara bağlı kalarak boru sistemlerinin çeşitli koşullar altında güvenilir, verimli ve güvenli çalışmasını sağlayabilirler.

Flanş İmalatında Titanyumun Rolü

Titanyum flanşlar, mukavemet, korozyon direnci ve hafiflik özelliklerinin gerekli olduğu uygulamalarda giderek daha fazla tercih edilmektedir. Titanyumun, tuzlu su veya asidik maddeler gibi agresif ortamlara dayanma yeteneği gibi benzersiz özellikleri, onu havacılık, denizcilik ve kimyasal işleme gibi endüstrilerde tercih edilen bir seçenek haline getiriyor. Ayrıca, titanyumun çeliğe kıyasla düşük yoğunluğu, yapıların dayanıklılıktan ödün vermeden daha hafif olabileceği anlamına gelir, bu da artan operasyonel verimlilik ve nakliye ve kurulumda maliyet tasarrufu sağlar.

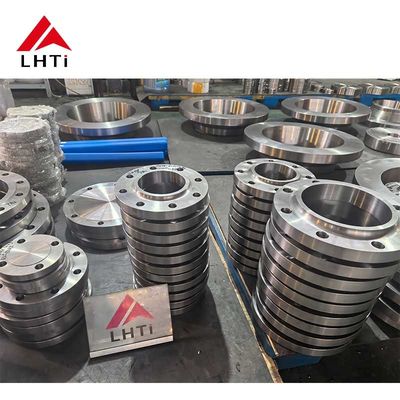

Geçmeli Flanşlar: Tasarım ve Uygulamalar

Slip-on flanşlar, basit tasarımları ile karakterize edilen, en sık kullanılan flanş türlerinden biridir. Bu flanşlar borunun ucu üzerinde kayacak şekilde tasarlanmış olup, kolay hizalama ve bağlantıya olanak tanır. Geçmeli flanşların temel avantajı kurulum kolaylığıdır; hızlı bir şekilde konumlandırılabilirler ve kapsamlı işleme gerektirmezler. Konumlandırıldıktan sonra bağlantıyı sabitlemek için hem içeriden hem de dışarıdan kaynak yapılır, bu da onları orta düzeyde basıncın mevcut olduğu uygulamalar için uygun hale getirir.

Uygulamalar açısından geçmeli flanşlar genellikle basınç ve sıcaklık değerlerinin nispeten düşük olduğu kritik olmayan boru sistemlerinde kullanılır. Genellikle su arıtma tesislerinde, kimyasal işleme tesislerinde ve hatta HVAC sistemlerinde bulunurlar. Geçmeli flanşların basitliği, daha karmaşık flanş türlerine kıyasla genellikle daha az malzeme ve işçilik gerektirdiğinden onları ekonomik bir seçim haline getirir.

Geçmeli flanşlar kullanılırken göz önünde bulundurulması gereken hususlardan biri, bunların kaynak bağlantısında meydana gelebilecek gerilim konsantrasyonlarına karşı duyarlılığıdır. Bu genellikle yönetilebilir olsa da mühendisler, tasarımın basınç dalgalanmalarıyla ilişkili potansiyel riskleri barındırdığından emin olmalıdır. Bağlantının bütünlüğünü ve boru sisteminin genel güvenliğini sağlamak için uygun kaynak teknikleri ve muayene yöntemleri önemlidir.

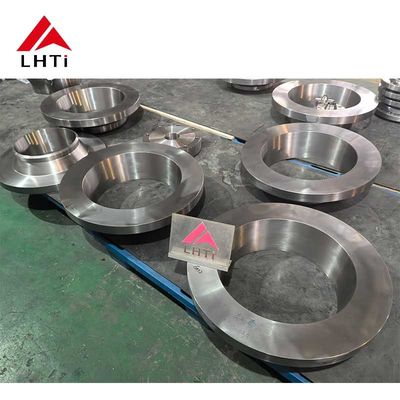

Kaynak Boyunlu Flanşlar: Özellikleri ve Faydaları

Uzun konik boyunlarıyla karakterize edilen kaynak boyunlu flanşlar, bir borunun ucuna kaynak yapılmak üzere tasarlanmıştır. Bu tasarım yalnızca boru ile flanş arasında yumuşak bir geçişe izin vermekle kalmaz, aynı zamanda gerilimin daha geniş bir alana dağıtılmasına yardımcı olarak bağlantının genel gücünü artırır. Konik boyun tasarımı, kurulum sırasında daha iyi hizalamayı kolaylaştırır ve yüksek basınç ve yüksek sıcaklık uygulamalarına uyum sağlayarak kaynak boyunlu flanşları kritik servis ortamlarında güvenilir bir seçim haline getirir.

Kaynak boyunlu flanşların başlıca faydalarından biri, yüksek basınçla başa çıkabilme yetenekleridir. Tasarım, sızıntı riskini en aza indirir ve zorlu uygulamalar için sağlam bir çözüm sunar. Petrol ve gaz, enerji üretimi ve kimyasal işleme endüstrilerinde yaygın olarak kullanılan kaynak boyunlu flanşlar, dayanıklı yapıları ve değiştirilme kolaylıkları nedeniyle sık muayene veya bakım gerektiren sistemler için uygundur.

Bununla birlikte, kaynak boyunlu flanşların montajı tipik olarak geçmeli flanşlara göre daha hassas işleme ve kaynak teknikleri gerektirir. Optimum performans sağlamak ve stres noktası riskini en aza indirmek için flanşın boruyla hizalanması tam olmalıdır. Ek olarak, kaynak boyunlu flanşların maliyeti geçmeli flanşlardan daha yüksek olma eğilimindedir, ancak güvenilirlik ve emniyetin çok önemli olduğu uygulamalarda bu ödün verme genellikle haklı çıkar.

Kör Flanşlar: İşlevsellik ve Kullanım Durumları

Kör flanşlar, bir boru sisteminin ucunu kapatmak, boruyu etkili bir şekilde kapatmak ve herhangi bir sıvı veya gaz akışını önlemek için tasarlanmıştır. Bu flanşların merkezi bir açıklığı bulunmaması onları diğer flanş türlerinden ayırır. Gelecekte erişimin gerekli olabileceği durumlarda kör flanşlar çok önemlidir; boru hatlarının tamamen sökülmesine gerek kalmadan bakım ve muayene yapılmasına olanak tanır. Bu işlevsellik, onları çeşitli uygulamalarda, özellikle izolasyonun gerekli olduğu sistemlerde vazgeçilmez kılmaktadır.

Sızdırmazlık amaçlarına ek olarak, kör flanşlar basınç testi için ve boru sistemleri için güvenli bir sonlandırma sağlama aracı olarak kullanılabilir. Genellikle su arıtma tesislerinde, petrol ve gaz boru hatlarında ve kimya tesislerinde kullanılırlar. Güvenliği ve bütünlüğü sağlamadaki rolleri göz önüne alındığında, kör flanşların yüksek standartlarda üretilmesi gerekir; bu da sistemin basınçlarına ve koşullarına dayanabilmelerini sağlamak için genellikle sıkı testler ve kalite güvencesi gerektirir.

Kör flanşlar çok sayıda avantaj sunarken, diğer flanş türlerine göre takılması ve çıkarılması daha zor olabilir. Sızıntıları önlemek için uygun sızdırmazlık teknikleri ve uygun contaların kullanılması çok önemlidir. Yüksek basınçlı uygulamalarda kör flanşların seçimi, beklenen yüklere deforme olmadan veya arızalanmadan dayanabilmelerini sağlamak için dikkatle düşünülmelidir.

Flanş Tiplerinin Karşılaştırılması

Belirli bir uygulama için uygun flanş tipini seçerken basınç, sıcaklık ve taşınan akışkanların doğası dahil olmak üzere operasyonel gereksinimlerin dikkate alınması önemlidir. Geçmeli flanşlar, kurulum kolaylığının öncelikli olduğu düşük basınçlı uygulamalar için idealdir. Bunun tersine, üstün mukavemetleri ve stresle başa çıkma yetenekleri nedeniyle yüksek basınçlı sistemlerde kaynak boyunlu flanşlar tercih edilir. Öte yandan kör flanşlar, uçların kapatılması ve gelecekte bakım için erişim sağlanması açısından önemlidir.

Bu flanşların malzemesi olarak titanyumun seçilmesi performanslarını daha da artırır. Titanyumun korozyona karşı direnci uzun ömür sağlar, değiştirme ve bakım sıklığını azaltır. Bu özellik, diğer malzemelerin arızalanabileceği ve maliyetli arıza sürelerine ve onarımlara yol açabileceği ortamlarda özellikle önemlidir. Sonuçta doğru flanş tipinin seçimi, hem performans hem de ekonomik faktörler dikkate alınarak uygulamanın özel ihtiyaçlarına uygun olmalıdır.

Üretim ve Kalite Güvencesi

Tipine bakılmaksızın titanyum flanşların imalatı, ASME B16.5 spesifikasyonlarını karşıladıklarından emin olmak için hassas mühendislik gerektirir. İşlemler tipik olarak her biri flanşın performans özelliklerine katkıda bulunan dövme, işleme ve yüzey bitirme işlemlerini içerir. Titanyumun benzersiz özellikleri göz önüne alındığında, istenen toleransları ve yüzey kaplamalarını elde etmek için genellikle özel teknikler ve aletler gerekir. Kalite güvencesi bu süreç boyunca çok önemlidir; her flanşın endüstri standartlarına uymasını ve hizmette güvenilir performans göstermesini sağlar.

Üreticiler genellikle titanyum flanşların bütünlüğünü değerlendirmek için sıkı test protokolleri uygular. Ultrasonik muayene ve radyografik muayeneler gibi tahribatsız muayene yöntemleri, olası kusurları veya tutarsızlıkları tespit etmek için yaygın olarak kullanılır. Bu uygulamalar yalnızca ASME standartlarına uygunluğu sağlamakla kalmaz, aynı zamanda nihai ürünün güvenliğini ve güvenilirliğini de artırır. Üreticilerin ayrıca süreçlerini ve ürünlerini sürekli iyileştirmek için teknoloji ve malzeme bilimindeki gelişmeleri takip etmeleri gerekiyor.

Ayrıca sürdürülebilirlik ve çevresel sorumluluğa artan vurgu, üretim uygulamalarını da etkiliyor. Atığı azaltma, malzemeleri geri dönüştürme ve enerji verimli süreçler kullanma çabaları giderek önem kazanıyor. Endüstriler daha sürdürülebilir uygulamalara yöneldikçe, titanyum flanş üreticileri de bu beklentileri karşılayacak şekilde uyum sağlıyor ve mühendislikte daha çevre dostu bir geleceğe katkıda bulunuyor.

ASME B16.5 Titanyum Kör Flanşların Avantajları

ASME B16.5 titanyum kör flanşlar endüstriyel uygulamalara özel olarak tasarlanmış önemli avantajlar sağlar:

• Sızdırmazlık ve Kapatma: Bakım sırasında veya bölümler kullanılmadığında boru sistemlerini etkili bir şekilde kapatarak akışı önler ve güvenli sızdırmazlık sağlayarak sızıntı riskini azaltır.

• Korozyon Direnci: Asitlere, deniz suyuna ve sert maddelere karşı doğal dirençleri, onları aşındırıcı ortamlar için ideal kılar ve uzun vadeli güvenilirlik sağlar.

• Yüksek Mukavemet-Ağırlık Oranı: Titanyumun üstün güç-ağırlık oranı, havacılık ve denizcilik uygulamalarında çok önemli olan genel sistem ağırlığını en aza indirirken performansı artırır.

• Sıcaklık Dayanımı: Yüksek sıcaklıklarda mekanik özelliklerini koruyarak kimyasal işlemlere ve enerji üretimine uygun hale getirirler.

• Biyouyumluluk: Toksik olmayan ve biyouyumlu olup, saflığın hayati önem taşıdığı farmasötik, gıda işleme ve tıbbi uygulamalar için idealdir.

• Dayanıklılık: Mükemmel uzun ömür ve daha az bozulma sunan titanyum flanşlar, değiştirme sıklığını ve arıza süresini azaltarak maliyet etkinliğini artırır.

• Çok yönlülük: Kimyasal işleme, petrol ve gaz rafinasyonu ve tıbbi ekipman dahil olmak üzere çeşitli uygulamalar için uygundur.

• Bakım Kolaylığı: Korozyona karşı dayanıklılıkları kurulum ve bakımı basitleştirir, operasyonel kesintileri ve kullanım ömrü maliyetlerini azaltır.
