2mm Titanyum Tüp Yuvarlaklık ve Duvar Kontrolü

2mm Duvar Titanyum Yuvarlak Tüp: Şekil, Güç ve Korozyon Gücü

İki milimetrelik bir duvar, titanyum tüpünün ince bir alet hattı olmaktan çıkıp ağır veya pahalı olmaksızın gerçek basınç taşımaya başladığı noktadır.Aynı zamanda şekil kontrolünün tüpün yerleştirilmesi konusunda karar vermeye başladığı duvardır: 2 mm'de, tüp levhasında, bükme makinesinde ve kaynak hazırlamasında hemen yuvarlak olmayan bir kesit veya eksantrik bir duvar ortaya çıkar.

Neden 2 mm'lik bir duvar yararlıdır?

2 mm'de, titanyum tüpünün basınç kapasitesi, ağırlığı ince duvarlı bir ürünün ağırlığına yakın kalırken, çoğu soğutma ve işlem görevleri için yeterince yüksektir.İnce duvar ilişkisi bunu kolayca görmenizi sağlar.: halka gerginliği çap ile birlikte yükselir, bu nedenle aynı 2 mm duvarı 19 mm'lik bir tüpte rahat olan 50 mm'lik bir tüpte sadece orta derecede gerginleşir ve patlama tahmini buna göre düşer.Aşağıdaki tabloda 895 MPa'lık bir germe dayanıklılığı ve basit bir tahmin kullanılmıştır.; bir kod derecesi bir ortak faktör, sıcaklık derecesi ve herhangi bir korozyon tahmini ekler.

Bu rakamlar tarama için. bir çizimde ait olan sayı, tasarım basıncı ve kod tabanıdır ve duvar minimum duvara karşı onaylanır.Değil.. 2 mm duvarda, eksi yüzde 10 tolerans zaten kesimin onda biri olan 0,2 mm'yi kaldırır, bu nedenle nominal ve minimum arasındaki fark yuvarlatma bir ayrıntısı değildir.

Şekil kontrolü gerçek özelliktir.

Yuvarlaklık, duvar eksantrikliği ve düzlük, kolayca monte edilen bir tüpü her adımda mücadele eden bir tüpden ayıran şeydir.Oval olan bir bölüm doğru boyutta bir boru levhası deliğine kaymazEksantrik bir duvarın, ortalama duvar doğru olsa bile basıncı sınırlayan ince bir tarafı vardır.Bir yaylı bir tüp, bükme makinesinden geçmeyecek veya çiftleşme flensleri ile sıraya girmeyecek.

Pratik gereksinimleri belirtmek kolaydır ve siparişe yazmaya değer.metrede yaklaşık 1 mm düzlükBunların her birinin üretim konusunda doğrudan bir etkisi vardır, bu nedenle sözlü bir anlaşmaya değil satın alma şartnamesine aittir.

Sıvı kendi çizgisini hak ediyor.Ve küçük bir delikte akışı da bozarlar ve yataklara bir başlangıç yeri verirler.Paketlenirken temiz ve kuru bir tüp temiz kalır; ıslak bir tüp, kurulumdan önce çıkarılması gereken lekelerle gelir.

Korozyona Direnci ve Sınırları

Titanyum tüpü soğutma suyunda, deniz suyunda ve çoğu oksitleyici kimyasal akışta iyi çalışır çünkü oksit filmi su ve oksijen varlığında kendini onarır.Birincisi bir yarık.Filmin tamir edilemediği yerlerde, çünkü yerel kimyasal oksijen eksikliği ve asitli hale gelir; boru ile boru levhası eklemleri ve destek kontakları normal yerlerdir.Özellikle çelik aletlerden gelen demir lekeleri, tel fırçaları veya paslı su, yerel hücreler oluşturabilir ve çukurlara yol açabilir.

Titanyuma özel üretim aletlerini tutun, demirle temas ettikten sonra turşu yapın ve boru deliklerini durgun ceplerden uzak tutun.Ya da sıcak bir yarık kaçınılmaz olduğunda, Gr7 gibi bir palladium rulman sınıfı, çatlak direnci açısından büyük bir kazanç için mütevazı bir maliyet primine göre Gr2'den daha sağlam bir seçimdir.

Titanyum erozyona diğer metallerden daha iyi dayanır, ama 2 mm duvarın çok az payı vardır ve girişteki türbülans,bir bükme veya kısmen kapalı bir valf yerel olarak metal çıkarabilirGiriş hızını ılımlı tutmak, girişte pürüzsüz bir geçiş kullanmak ve ani kasılmalardan kaçınmak, ince bir duvarlı boru için ucuz korumalardır.

Dikişsiz veya kaynaklı ve çekilmiş

2 mm duvarda, her iki yol da kullanılabilir. Dikişsiz boru boşluktan çekilir ve basınç görevi, döngüsel hizmet ve delinmenin kesintisiz olması gereken herhangi bir uygulamaya uygun dikiş yoktur.Saldırılmış ve çekilmiş borular banttan başlar, dikişleri kaynaklar ve daha sonra uzun boylarda ve dikişsiz tedarik sınırlı olan boyutlarda ekonomik olan dikişleri çizer ve silir; dikiş genellikle çizildikten sonra görünür değildir,Ancak bir metalürjik özellik olarak kalır ve kalitesi kaynak ve ardından gelen soğuk çalışma miktarına bağlıdır..

Seçim genellikle yük ve uzunluğa bağlıdır. binlerce kısa borusu olan bir kondansör için, kaynaklı ve çekilmiş boru genellikle ticari bir çözümdür.teslimat sonrası bükülecek bir döngüsel görev veya tüpHer iki durumda da standart ve test paketi soruşturmada anlaşılmalıdır.Çünkü aynı nominal boyut, çok farklı kanıtlarla farklı özelliklere sağlanabilir..

2 mm duvar tüpünün kullanıldığı yerler

Kondansörler ve ısı değiştiriciler, borunun bir tarafında soğutma suyu ve diğer tarafında bir süreç sıvısı taşıdığı en büyük uygulamadır.ve duvarın hem soğutma ortamının basıncına hem de korozyona dayanması gerektiğindeGemi ve kıyı tesislerinde deniz suyu soğutma üniteleri, alternatif malzemelerin kaplama veya sık sık değiştirilmesi gerektiği için titanyum için doğal bir uyumdur.

Kimyasal soğutucular, örnekleme soğutucular ve küçük süreç ısı değiştiricileri aynı duvarı aynı nedenlerden dolayı kullanırlar.Hattı yüksek basınç yerine kaba muameleye ve titreşimlere dayandırmak için 2 mm duvar seçilir.Tüm bu görevlerde, boru sadece kurulumunun kadar iyidir, bu nedenle şekil gereksinimleri ve temizlik gereksinimleri malzeme sertifikası ile eşit ağırlığa sahiptir.

Denetim ve Sipariş

Tipik bir denetim planı, her partiden bir numune üzerindeki boyutları ve şekli, hidrostatik veya pnevmatik kanıt testi, çevre akımı veya duvar kusurları için ultrasonik testi,ve yumuşaklığı göstermek için düzleştirme testiEN 10204'e göre bir 3.1 sertifikasında, teslim edilen borulara kadar izlenebilen ısı numarası, kimyasal, germe ve verim gücü, uzantı ve yıkıcı olmayan test sonuçları yer almalıdır.

Siparişte standart, sınıf, dış çap ve 2 mm'lik duvarın toleransları, uzunluğu ve düzlüğü, teslimat koşulları, yüzey ve temizlik şartları belirtilmelidir.ve test paketiYuvarlaklık ve eksantriklik sınırlarının eklenmesi, soruşturma sırasında hiçbir maliyete mal olmaz ve daha sonra reddedilen bir teslimatın önlenmesidir.

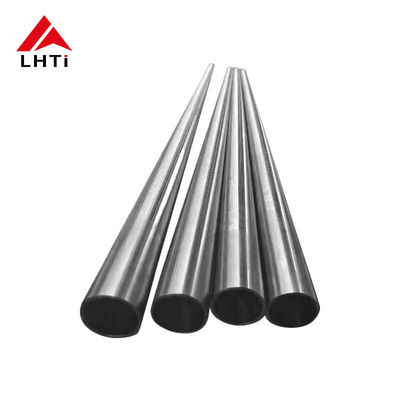

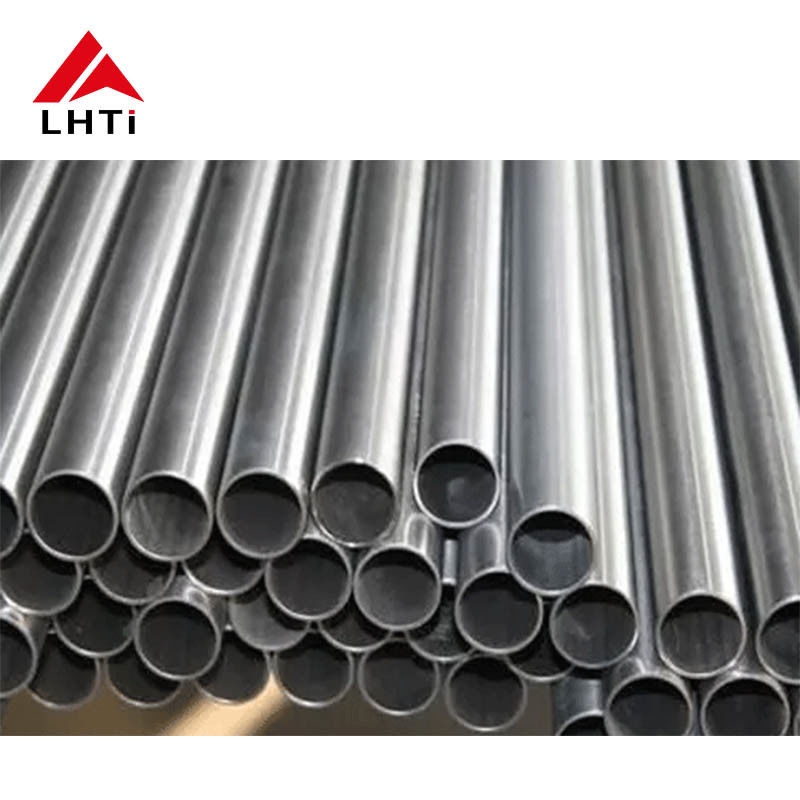

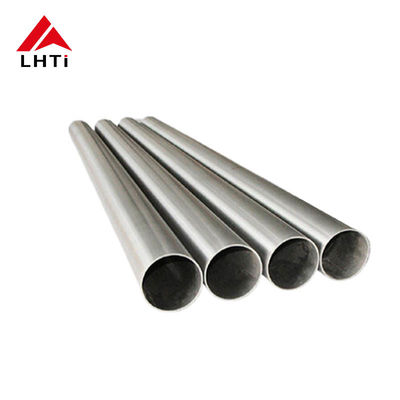

Ürün Resimleri
