12.7mm Titanyum Tüp Hidrolik Test Basıncı

12,7 mm Dikişsiz Titanyum Boru: Hidrolik Test Neyi Kanıtlar

Hidrolik test, bir boru sertifikasındaki en çok alıntılanan ancak en az anlaşılan satırdır. Belirli bir borunun belirli bir basıncı belirli bir süre sızdırmadan tuttuğunu ve bundan fazlasını kanıtlar. Test basıncının nasıl seçildiğini ve duvar üzerindeki etkisini anlamak, özellikle duvar aralığının 0,5 ila 1,5 mm arasında değiştiği 12,7 mm'lik bir boruda, belirsiz bir iddiayı kullanılabilir bir kabul kriterine dönüştürür.

15 ve 24,5 MPa Nereden Geliyor

Test basınçları normalde tasarım basıncından bir faktörle (genellikle 1,5 katı) türetilir ve ardından duvarın içindeki gerilimin akma sınırının altında kalacak şekilde kontrol edilir. Verilen bir test basıncının belirli bir duvara uygulanıp uygulanamayacağını belirleyen ikinci kontroldür. 12,7 mm dış çapta çember gerilimi tahmin etmek kolaydır: basınç çarpı çap bölü iki çarpı duvar. 24,5 MPa'da test edilen 1 mm'lik bir duvar yaklaşık 156 MPa görür, bu da tavlanmış Gr2'nin 275 MPa akma sınırının %57'sidir ve bu rahat bir testtir. 0,5 mm'lik bir duvardaki aynı basınç yaklaşık 311 MPa üretir, akma sınırının üzerindedir, bu nedenle boru testin kendisi tarafından kalıcı olarak genişleyecektir.

Bu nedenle, bir test basıncı, uygulandığı duvar belirtilmeden asla belirtilmemelidir. 0,5 mm'lik bir boruda 24,5 MPa sunan bir tedarikçi ya farklı bir boyutu test ediyor, ya kalıcı deformasyonu kabul ediyor ya da patlama değerini test değeri olarak belirtiyor. Basıncın hangi duvara uygulandığını sormak, bir alıcının bir boru tedarikçisine sorabileceği en faydalı sorudur.

Test Gerçekte Neyi Belirliyor

Hidrolik test bir sızdırmazlık testidir. Duvar boyunca oluşan kusurları, zayıf kaynakları, çatlakları ve basınç altında açılan yarıkları bulur ve bunu numune noktaları yerine borunun tüm uzunluğu boyunca yapar. Kapanan ince çatlakları bulmaz, duvar kalınlığını ölçmez ve kimya veya tavlama hakkında hiçbir şey söylemez. Bunlar diğer testlere aittir ve yalnızca bir hidrolik test listelenen bir sertifika ince bir kalite kaydıdır.

Test prosedürü, basınç kadar önemlidir. Boru tamamen doldurulmalı, hava tahliye edilmeli, basınç yavaşça yükseltilmeli ve tüm uzunluğun gözlemlenmesi için yeterince uzun süre tutulmalı ve dışı kurutularak bir sızıntının görülebilir olması sağlanmalıdır. Birkaç saniyede basınçlandırılıp bırakılan bir test, özellikle suyun seyahat etmesi gereken uzun bir uzunlukta çok az şey kanıtlar.

Uzunluk, Bobin ve Boyut Alanı

Bu sayfa iki uzunluk ifadesi taşır. Boyut alanı maksimum 1200 mm verirken, ürün tablosu düz uzunluklar için maksimum 16000 mm verir ve 12,7 mm boru ayrıca yaygın olarak bobin halinde tedarik edilir. Ürün formu net olduğunda bunlar çelişkili değildir: kısa kesilmiş parçalar küçük siparişler için varsayılan ambalajdır, 16 m'ye kadar düz uzunluklar hat borusu ve ısı değiştirici işleri için mevcuttur ve bobinli boru, kurulumun az eklemle sürekli bir çalışma gerektirdiği yerlerde kullanılır.

Seçim testi etkiler. Bir bobin bir bobin olarak test edilir ve kayıt tüm uzunluğu kapsar; düz bir uzunluk bireysel olarak veya bir manifold üzerinde basınç tutulan bir partide test edilir. Her iki durumda da, sertifika test basıncını, tutma süresini ve her borunun veya bir numunenin test edilip edilmediğini belirtmelidir, çünkü bir numune üzerindeki parti testi, her parça üzerindeki bir testten farklı bir güvence seviyesidir.

Standart, Sınıf ve Yapı

ASTM B338 dikişsiz boruyu kapsar ve bu sayfada kullanılan referanstır; ASTM B861 dikişsiz boru hattını kapsar ve ikisi bazen karışık bir sipariş için birlikte belirtilir. Sınıf listesi Gr1, Gr2 ve Gr5'i gösterirken, ürün tablosu Gr1 ve Gr2'yi gösterir, bu nedenle pratik okuma, Gr1 ve Gr2'nin standart tedarik olduğu ve Gr5'in talep üzerine mevcut olduğudur. Bu test için önemlidir, çünkü Gr5 çok daha yüksek akma dayanımına sahiptir ve ince bir duvarda bile 24,5 MPa testini kabul edebilir.

Boru, tutarlı boyutlar ve öngörülebilir bükme sağlayan durumda haddelenmiş ve tavlanmıştır. Tavlama ayrıca soğuk haddeleme sonrası kalan gerilimi giderir ve gerilimi giderilmiş bir borunun kesildiğinde, genişletildiğinde veya kaynaklandığında çarpılma olasılığı daha düşüktür. 12,7 mm boyut, yarım inç nominal boyuttur, bu nedenle adaptörler olmadan standart enstrüman bağlantı parçalarına, boru levhası düzenlerine ve küçük ısı değiştirici demetlerine uyar.

Uzun Ömür İçin Tasarım

Titanyum boruda uzun ömür üç şeyden gelir: duvarı korozyon ve erozyon payının üzerinde tutmak, yüzeyi temiz tutmak ve titreşimden kaçınmak. Birincisi bir tasarım seçimi, ikincisi bir bakım alışkanlığı ve üçüncüsü bir destek detaydır. Titanyum çoğu soğutma suyuna iyi direnir, ancak giriş türbülansından metal kaybeden ince bir duvar, alaşımdan bağımsız olarak erken arızalanır.

Titreşim, küçük çaplı borularda normalde aldığı ilgiden daha fazla dikkat hak eder. Titanyumun elastik modülü çeliğin yaklaşık yarısıdır, bu nedenle aynı açıklık ve destek aralığı daha düşük bir doğal frekans ve daha büyük bir genlik verir. Daha yakın yerleştirilmiş destekler ve bir başlık ile bir demet arasındaki uzun desteksiz çalışma alanlarından kaçınmak, boru levhasındaki sürtünmeyi ve ilk destekteki yorgunluğu önlemek için ucuz yollardır.

Sipariş Kontrol Listesi

Standart ve sınıfı, dış çapı ve duvarı, uzunluğu ve ürün formunu, tavlama durumunu, uygulandığı duvarı belirten test basıncını, tutma süresini, gerekli tahribatsız testleri ve sertifika seviyesini belirtin. Bu boyut için, EN 10204'e göre 3.1 sertifikası, hidrolik test kaydı, kimyasal bileşim ve mekanik özellikler normal bir beklentidir.

İki pratik not döngüyü kapatır. Temiz test suyu kullanın ve kurulumdan önce çıkarılması gereken lekelenmeleri bırakan bobinli bir uzunlukta kalan suyu boşaltın ve kurutun. Ve test basıncını ve tutma süresini, bilginin ofis dosyasında kalmak yerine sahaya paketle birlikte seyahat etmesi için, sertifikanın yanı sıra paketleme listesine de kaydedin.

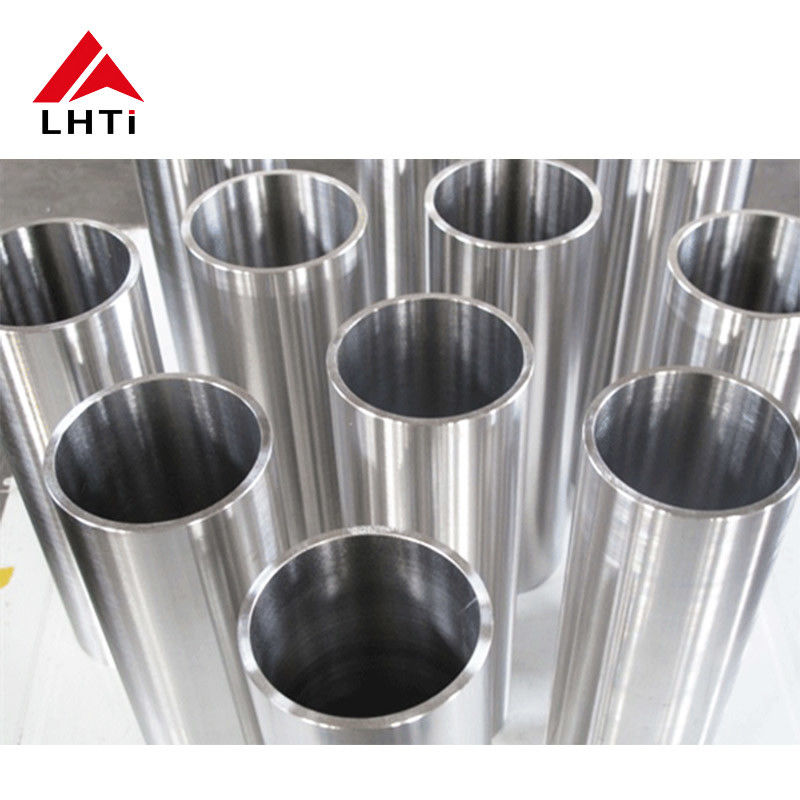

Ürün Resimleri
