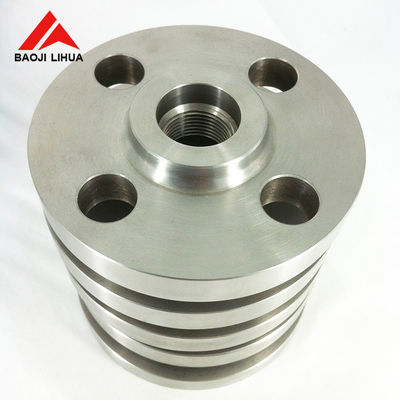

Titanyum Slip On Flange SO Flange ASME B16.5 Gr2 Gr5 Gr7 Class 150 SO RF FF Boru hattı endüstrisi için yükseltilmiş yüz

2. ASME B16.5 Titanyum Slip On Flange sınıfları

ASME B16.5 titanyum kayma flensleriTipik olarak çeşitli titanyum ve titanyum alaşımları sınıflarında mevcuttur. Sınıf seçimi korozyon direnci, mekanik özellikler,ve maliyet düşünceleri.

1. Ticari olarak saf titanyum:

   • Sınıf 2 (UNS R50400): Mükemmel korozyon direnci, şekillendirilebilirliği ve kaynaklanabilirliği nedeniyle en yaygın kullanılan titanyum sınıfıdır.Orta dayanıklılık ve iyi korozyon direnci gerektiren geniş bir endüstriyel uygulama yelpazesi için uygundur.

2. Titanyum alaşımları:

   • Sınıf 5 (Ti-6Al-4V, UNS R56400): Bu, yüksek dayanıklılığı, hafif ağırlık özellikleri ve mükemmel korozyon direnci ile bilinen en yaygın kullanılan titanyum alaşımıdır.deniz, ve kimyasal işleme endüstrileri.
   • Sınıf 7 (UNS R52400): Azaltıcı ve hafif oksidleyici ortamlarda mükemmel kaynaklanabilirliği ve korozyon direnci ile bilinen Sınıf 7 titanyumu genellikle kimyasal işleme ekipmanlarında kullanılır.
   • Sınıf 12 (UNS R53400): Bu titanyum alaşımı, yüksek oksitlenme ortamlarında mükemmel korozyon direnci sunar ve kimyasal işleme ve deniz uygulamalarına çok uygundur.
   • Sınıf 23 (Ti-6Al-4V ELI, UNS R56401): Sınıf 5'e benzer, ancak ekstra düşük interstitial (ELI) içeriği ile,Sınıf 23 titanyum alaşımı, biyolojik uyumluluğun ve yüksek dayanıklılığın gerekli olduğu tıbbi ve havacılık uygulamalarında kullanılır.

3. SıcaklıkASME B16.5 Titanyum Slip On Flange için özellikler

4.Titanyum kayma flens denetimleri

Görsel Test (VT):Bu, çatlaklar, gözeneklilik veya uygun olmayan kaynak profilleri gibi görünür kusurları tespit etmek için kaynak yüzeyinin ve flensin görsel olarak incelenmesini içerir.

Ultrasonik Test (UT):Bu teknik, boşluklar, dahiller veya çatlaklar gibi malzeme içindeki iç kusurları tespit etmek için yüksek frekanslı ses dalgalarını kullanır.

Radyografik Test (RT):Bu yöntem, kaynak ve flansın iç yapısının görüntülerini üretmek için X-ışınlarını veya gama ışınlarını kullanır.

Manyetik parçacık testi (MT):MT, ferromanyetik malzemelerde yüzey ve yüzeye yakın kusurları tespit etmek için kullanılır.Bu yöntem yakınında manyetik malzemeler veya manyetikleştirilebilen kaplamalar olmadıkça uygulanabilir..

Penetrant Test/Dye Penetrant (PT):PT, kaynak yüzeyinde bir boya penetrantı uygulamayı ve daha sonra yüzey kırıcı kusurları ortaya çıkarmak için fazla boya çıkarmayı içerir.

Eddy akım testi (ET):ET, titanyum gibi iletken malzemelerde yüzey ve yüzeye yakın kusurları tespit etmek için elektromanyetik indüksiyon kullanır.

Akustik Emisyon (AE):AE, çatlaklar veya sızıntılar gibi kusurları gösteren değişiklikleri tespit etmek için stres altındaki bir malzemeden gelen akustik emisyonları izlemeyi içerir.

5. ANSI B16.5 Titanyum Slip On Flange'ın Uygulamaları

• Boru hattı inşaatı:Boru hattı bölümlerini birleştirmek için kullanılır, sıvı taşımacılığı sırasında güvenli ve sızıntısız bağlantıları sağlar.
• Rafineriler ve Petrokimya Tesisleri:Koroziv kimyasallara dirençli olması şart olan kapları, reaktörleri ve ısı değiştiricilerini bağlamak için işleme ünitelerine monte edilir.
• Offshore Platformları:Deniz çevresine ve sert hava koşullarına dayanmak için açık deniz sondaj platformlarında ve üretim platformlarında kullanılır.
• Gaz işleme tesisleri:İşletme bütünlüğünü ve güvenliğini korumak için kompresörlerde, pompalarda ve valflerde kullanılır.
