Gr1 ve Gr2 Titanyum Flanges: TA Sınıfları Açıklandı

Gr1 ve Gr2 Titanyum Flanşlar: TA Sınıfları Açıklaması

İki isimlendirme sistemi bir titanyum flanş siparişinde buluşuyor. ASTM Gr1 ve Gr2 sınıfları çoğu uluslararası çizim ve sertifikada kullanılırken, buradaki dahil olmak üzere Çinli fabrikalar GB/T TA işaretlerine göre de çalışır. İki sistem aynı metalleri farklı isimlerle tanımlar ve bunları hangisinin geçerli olduğunu belirtmeden karıştıran bir satın alma emri, mal kabulde gecikmenin yaygın bir nedenidir.

TA0'dan TC4'e: Çin İşaretleri Ne Anlama Geliyor

GB/T titanyum sistemi, saf olmayan sınıflar için TA'yı, beta alaşımları için TB'yi ve alfa beta alaşımları için TC'yi kullanır. TA0 ve TA1 düşük oksijen ucunda yer alır ve ASTM Gr1'e karşılık gelir. TA2, standart endüstriyel saflık sınıfıdır ve Gr2'ye karşılık gelir. TA3, Gr3'e karşılık gelir. TA9, paladyum modifiye edilmiş sınıftır ve Gr7'ye karşılık gelir ve TA10, molibden nikel sınıfıdır ve Gr12'ye karşılık gelir. TC4, Ti-6Al-4V'dir ve Gr5'e karşılık gelir.

Eşleştirme yakındır ancak serbestçe ikame etme lisansı değildir. Bir sertifika normalde bir sisteme verilir, bu nedenle sipariş, alıcı denetimin kontrol edeceği sistemi belirtmelidir. Çizim TA2 diyorsa ve rapor Gr2 diyorsa, müfettişin dosyada yazılı bir eşdeğerliğe ihtiyacı vardır, aksi takdirde malzeme birisi onaylayana kadar karantinada bekleyecektir.

Flanş İçin Gr1 ve Gr2 Arasından Seçim Yapmak

Gr1 ve Gr2 arasındaki fark oksijen, alaşımlama değil: yaklaşık %0.18'e karşı %0.25. Bu, çekme mukavemetini 240'tan 345 MPa'ya ve akma mukavemetini 138'den 275 MPa'ya yükseltir ve Gr2'nin flanş için varsayılan olmasının nedeni budur. Cıvatalı bir bağlantı, contanın etrafındaki yüzeyi sıkıştırma altında yükler ve büyük çaplı yumuşak bir Gr1 yüzeyi, conta oturmadan önce cıvata ön yükü altında deforme olacaktır.

Gr1 hala bir yere sahip. İkisinden daha şekillendirilebilir olanıdır, bükülmesi daha kolaydır ve düşük cıvata yükünde daha derin bir conta oluk izi bırakır, bu da düşük basınçlı su ve yardımcı hatlar için uygundur. Uygun olmadığı şey, cıvata yükünün yüksek olduğu ve yüzeyin birkaç kez yeniden takılma sırasında düz kalması gereken bir Sınıf 900 veya 1500 bağlantısıdır.

Kimyasal Hizmet Güçten Daha Fazla Karar Verir

Bu sayfadaki uygulama alanı kimya endüstrisidir ve bu hizmette sınıf, güçten ziyade ortam tarafından seçilir. Gr2, oksitleyici asitler ve nötr çözeltiler için genel amaçlı cevaptır. Klorürlerin bulunduğu yerlerde Gr7 cevaptır, çünkü paladyum katkısı, metalin çukurlaşmak yerine yeniden pasifleştirmesini sağlar. Gr12, indirgeyici asitler ve sıcak çözeltiler için cevaptır, burada molibden ve nikel, paladyumun yapamadığı işi yapar.

Bu seçeneklerden ikisi pratikte sık sık tersine çevrilir. Gr12 genellikle Gr2'ye göre genel bir yükseltme olarak sunulur, ancak klorürlerde Gr7'den daha zayıftır ve deniz suyu için kullanılmamalıdır. Gr12 genellikle asidin göründüğü her yerde sunulur, ancak avantajı, düz Gr2'nin daha düşük bir fiyata iyi performans gösterdiği güçlü oksitleyici asitlerde kaybolur.

ANSI ve ASME Tek Bir Standarttır

Bu sayfanın başlığı standardı iki kez tekrarlar, biri ANSI B16.5, diğeri ASME B16.5 olarak. Bunlar aynı belgedir: ANSI, şimdi ASME olarak yayın yapan kuruluşun eski adıdır ve B16.5 onlarca yıldır ASME önekini taşımaktadır. Her ikisini de listelemek zararsızdır, ancak arama için değil, çizim için yazılmış bir öznitelik bloğu olduğunun bir işaretidir.

Ürün adı alanı daha ciddi bir tutarsızlıktır. ANSI titanyum kör flanş diyor, oysa sayfa başlığı ve açıklama genel olarak flanşları tanımlıyor. Kör flanş, deliksiz belirli bir formdur. Teklif edilen ürün bir kaynak boynu veya geçme ise, alan teklif verilmeden önce düzeltilmelidir, çünkü tür, diğer tek alandan daha fazla fiyatı belirler.

Sipariş Notları

Türü, tek bir isimlendirme sisteminde sınıfı, standardı, boyutu, sınıfı, yüzeyi ve raporu belirtin. Tür, aramadan gelen sorgularda en sık eksik olan alandır ve bir fabrikanın alıntı yapabilmesi için ihtiyaç duyduğu ilk şeydir: aynı boyutta ve sınıfta bir kör, bir kaynak boynu ve bir geçme, üç farklı döküm veya dövme olup üç farklı ağırlığa sahiptir.

Bu sayfada malzeme alanı gr2, gr7 ve gr12 listelerken, başlık ve açıklama Gr1 ve Gr2 ile başlar. Bu nedenle Gr1 sunulur ancak listelenmez ve Gr1'e ihtiyaç duyan bir alıcı bunu açıkça belirtmelidir. Teknik alanı Froged okur, bu da dövülmüş kelimesinin bir yazım hatasıdır ve denetim alanı, 3.1 raporuyla ultrasonik test vaat eder, bu da satın alma emrinde tutulacak kombinasyondur.

Boyut ve basınç, bu aralıktaki diğer sayfaların desenini takip eder: NPS 1/2 ila 24, DN 10 ila 2000'in yanında yazılır, ancak NPS 24 DN 600'dür, bu nedenle parantez içindeki rakam B16.5 flanşı için aralığı abartmaktadır. Sınıf 150 ila 2500, B16.5 ile tutarlıdır. Sınıfı alıntılayın, bara dönüştürülmüş bir basıncı değil, çünkü sınıf cıvata dairesini ve contayı ve duvarı belirler.

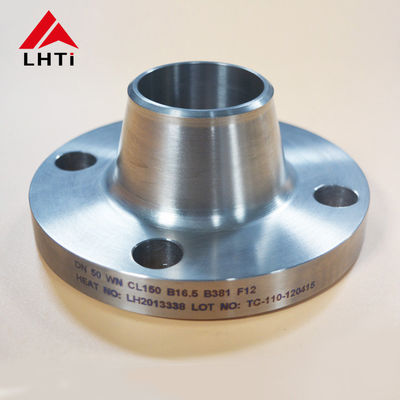

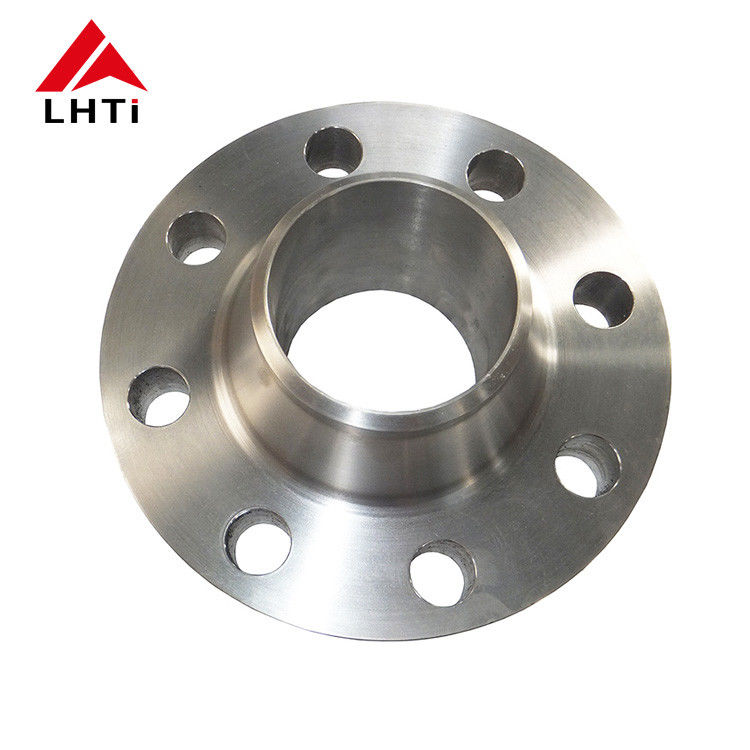

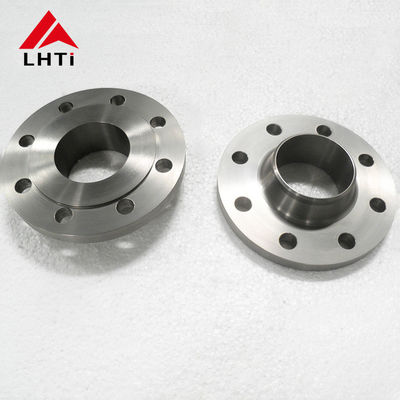

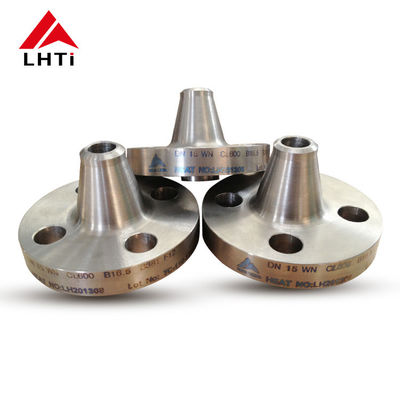

Ürün Resimleri
