Kalınlaştırılmış Gr2 Titanyum WN RF Flange ANSI B16.5

Marka Adı:	LH-Ti
Model Numarası:	LH-BL
Adedi:	1 parça
Fiyat:	US dollar $30/pc--US dollar $80/pc
Ödeme Şartları:	L/C,T/T,Western Union
Tedarik Yeteneği:	ayda 5000 adet

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Baoji, Çin

Sertifika:

ISO9001, TUV etc.

Tip:

WN , SO , BL ,SW, PL, Bindirmeli mafsal, özelleştirilmiş.

Standart:

ANSI B16.5,JIS B2220, DIN2627-2628,ASME,GB/T 9116, ASTM B16.5

Malzeme:

Gr1, Gr1, Gr2, Gr3, Gr4, Gr7, Gr9

Başvuru:

arabalar, gözlükler, tıbbi ekipman, elektronik, petrokimya ekipmanları, Pompa valfi, boru hattı, hav

Sızdırmazlık yüzeyi:

Boyut:

1/2"~ 30"NB, NPS 1/2 - NPS 24 (DN 10 - 2000)

Basınç:

150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64, vb/

Yüzey:

Cilalı

Teknik:

Dövme ve CNC İşlenmiş.

Denetleme:

Ultrasonik Test ve Malzeme Test Raporu EN10204.3.1

Ambalaj bilgileri:

İhracat için kontrplak kutuda bulunan köpükle sarılmış

Yetenek temini:

ayda 5000 adet

Vurgulamak:

WN Titanyum Flange ANSI B16.5

RF kaynak boynuz titanyum flens

1/2" Titanyum RF Flange

Ürün Açıklaması

Kalınlaştırılmış Gr2 Titanyum WN RF Flange ANSI B16.5

Bu kaynak boyun flens, CNC işlenmiş ve ANSI B16'ya yükseltilmiş bir yüzle bitirilmiş 2. sınıf titanyumdan kalıplanmıştır.5Uzun konik boyun boruya iple kaynaklanmıştır, böylece eklem yükü pürüzsüz bir şekilde taşır ve basıncı iyi tutar.Bu nedenle WN flensleri genellikle yüksek basınçlı ve yüksek sıcaklıklı hatlar için seçilir.Titanyum, eklemi hafif ve klorürlere, deniz suyuna ve birçok aside karşı güçlü bir şekilde dirençli tutar ve dövme yapısı, temiz ve yüzünü düz tutan yoğun, tekdüze bir tanelik verir.

Teknik özellikler

Türü	WN kaynak boyun flensleri
Malzeme	Gr1, Gr2, Gr3, Gr4, Gr7, Gr9
Standart	ANSI B16.5, ASTM B16.5, JIS B2220, DIN 2627-2628, ASME, GB/T 9116
Dökme yüzeyi	RF (yükselmiş yüz)
Boyut	NPS 1/2 ila NPS 24 (DN10 ila DN2000)
Basınç	150#, 300#, 600#, 900#, 1500#, 2500#, PN6 ile PN64
Teknik	Kırılmış ve CNC işlenmiş
Yüzey	Poliş edilmiş
Denetim	Ultrasonik test ve malzeme test raporu EN 10204 3.1

Kimyasal Kompozisyon Gereksinimleri (%)

Sınıf	N	C	H	Fe	O.	Al	V	Pd	Mo.	Ni	Ti
Gr1	0.03	0.08	0.015	0.20	0.18	/	/	/	/	/	Balon
Gr2	0.03	0.08	0.015	0.30	0.25	/	/	/	/	/	Balon
Gr5	0.05	0.08	0.015	0.40	0.20	5.5~6.75	3.5~4.5	/	/	/	Balon
Gr7	0.03	0.08	0.015	0.30	0.25	/	/	0.12 ~ 0.25	/	/	Balon
Gr12	0.03	0.08	0.015	0.30	0.25	/	/	/	0.2~0.4	0.6 ~ 0.9	Balon

Çekim gücü gereksinimleri

Sınıf	Çekim Gücü min	Üretim Gücü min	Uzunluk (%)
1	35 KSI / 240 MPa	20 KSI / 138 MPa	24
2	50 KSI / 345 MPa	40 KSI / 275 MPa	20
5	130 KSI / 895 MPa	120 KSI / 828 MPa	10
7	50 KSI / 345 MPa	40 KSI / 275 MPa	20
12	70 KSI / 438 MPa	50 KSI / 345 MPa	18

Ürün Resimleri

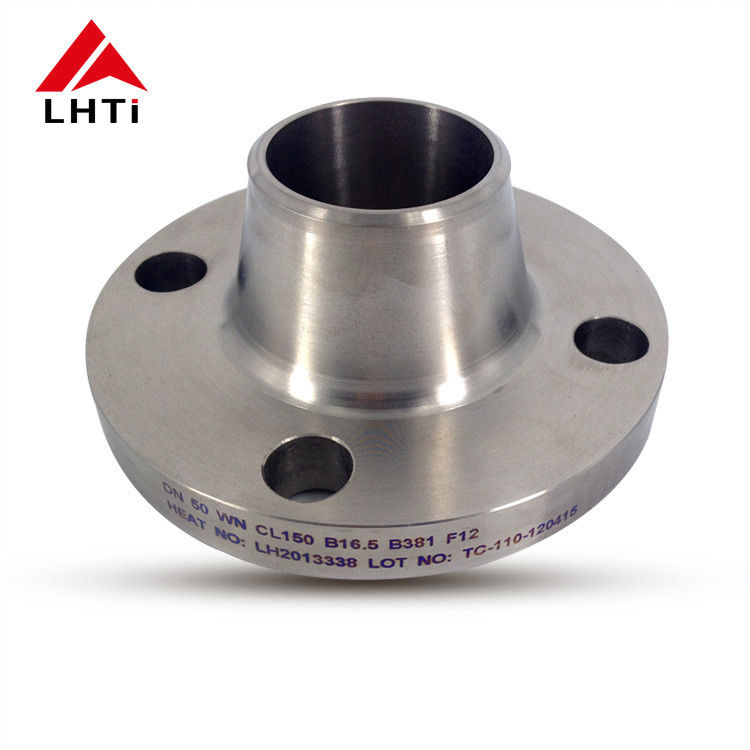

Forged Gr2 titanium WN RF flange ANSI B16.5

Uygulamalar ve Kalite Güvencesi

Bu tip kaynak boyun flensleri pompalar ve valfler, boru hatları, basınçlı kaplar, kimyasal ve petrokimyasal tesislerde kullanılır.Kloritlere ve deniz suyuna dirençli hafif bir flens gerektiren havacılık yerüstü ekipmanları ve kıyı ve deniz sistemleriAynı yelpazedeki diğer türler arasında SO, BL, SW, PL ve kuyruk eklemleri vardır.Malzeme tedarikinden nihai teslimatına kadar boyut kontrolleri, ve tam sertifikasyon belgeleri, ultrasoni testleri ve talep üzerine EN 10204 3.1'e göre bir malzeme test raporu ile.
