Titanyum Plaka Flanş PL DN40 RF ANSI B16.5

Marka Adı:	LH-Ti
Model Numarası:	LH-BL
Adedi:	1 parça
Fiyat:	US dollar $30/pc--US dollar $80/pc
Ödeme Şartları:	L/C,T/T,Western Union
Tedarik Yeteneği:	ayda 5000 adet

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Baoji, Çin

Sertifika:

ISO9001, TUV etc.

Tip:

WN , SO , BL ,SW, PL, Bindirmeli mafsal, özelleştirilmiş.

Standart:

ANSI B16.5,JIS B2220, DIN2627-2628,ASME,GB/T 9116, ASTM B16.5

Malzeme:

Gr1, Gr1, Gr2, Gr3, Gr4, Gr7, Gr9

Başvuru:

arabalar, gözlükler, tıbbi ekipman, elektronik, petrokimya ekipmanları, Pompa valfi, boru hattı, hav

Sızdırmazlık yüzeyi:

Boyut:

1/2"~ 30"NB, NPS 1/2 - NPS 24 (DN 10 - 2000)

Basınç:

150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64, vb/

Yüzey:

Cilalı

Teknik:

Dövme ve CNC İşlenmiş.

Denetleme:

Ultrasonik Test ve Malzeme Test Raporu EN10204.3.1

Ambalaj bilgileri:

İhracat için kontrplak kutuda bulunan köpükle sarılmış

Yetenek temini:

ayda 5000 adet

Vurgulamak:

Titanyum flens DN40 RF25

Ansi titanyum flens DN40

RF25 yüzlü titanyum flens

Ürün Açıklaması

Titanyum Plaka Flanş PL DN40 RF ANSI B16.5

Bu titanyum plaka flanş (PL tipi), yükseltilmiş yüzlü, dövme, CNC işlenmiş bir parçadır ve DN40 ve ANSI B16.5 standardına göre üretilmiştir. Bir plaka flanş, boru duvarı aracılığıyla eşleşen flanşa cıvatalanır, bu da düşük ila orta basınçlı hatlar için basit ve kompakt bir bağlantı sağlar. Dövme gövde yoğundur ve gözenek içermez, cilalı yüzey contanın eşit şekilde oturmasını sağlar ve yükseltilmiş yüz, contanın gerektiği yerde cıvata yükünü yoğunlaştırır. Titanyum, klorürlere, deniz suyuna ve birçok aside dirençlidir ve çeliğin yaklaşık yarısı kadar ağırlığındadır. Her parça ultrasonik muayene ile kontrol edilir ve EN 10204 3.1 malzeme test raporu ile sevk edilir.

Teknik Özellikler

Ürün	Titanyum plaka flanş (PL)
Standart	ANSI B16.5, ASME, DIN, GB/T 9116, JIS B2220
Tipler	PL, WN, SO, BL, SW, alın kaynağı, özel üretim
Kalite	Gr1, Gr2, Gr5, Gr7, Gr12
Boyut aralığı	1/2 inç ila 60 inç (DN15 ila DN1200)
Basınç sınıfı	150# ila 2500#, PN6 ila PN64
Sızdırmazlık yüzeyi	RF (yükseltilmiş yüz)
Teknik	Dövme ve CNC işlenmiş
Muayene	Ultrasonik muayene ve EN 10204 3.1 raporu

Kimyasal Bileşim Gereksinimleri (maks %)

Kalite	N	C	H	Fe	O	Al	V	Pd	Mo	Ni
Gr1	0.03	0.08	0.015	0.20	0.18	-	-	-	-	-
Gr2	0.03	0.08	0.015	0.30	0.25	-	-	-	-	-
Gr5	0.05	0.08	0.015	0.40	0.20	5.5-6.75	3.5-4.5	-	-	-
Gr7	0.03	0.08	0.015	0.30	0.25	-	-	0.12-0.25	-	-
Gr12	0.03	0.08	0.015	0.30	0.25	-	-	-	0.2-0.4	0.6-0.9

Çekme Mukavemeti Gereksinimleri

Kalite	Çekme (min)	Akma (min)	Uzama
1	240 MPa / 35 KSI	138 MPa / 20 KSI	24%
2	345 MPa / 50KSI	275 MPa / 40KSI	20%
5	895 MPa / 130KSI	828 MPa / 120KSI	10%
7	345 MPa / 50KSI	275 MPa / 40KSI	20%
12	438 MPa / 70KSI	345 MPa / 50KSI	18%

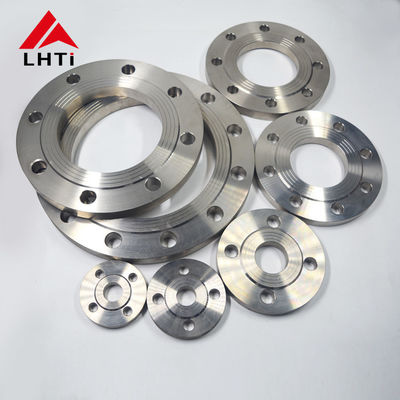

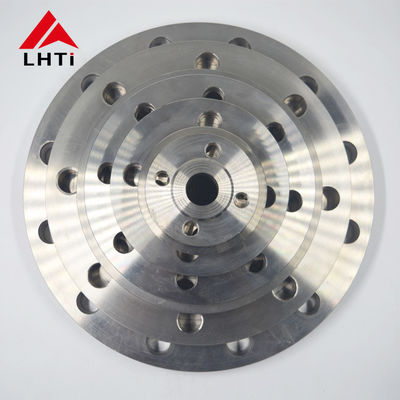

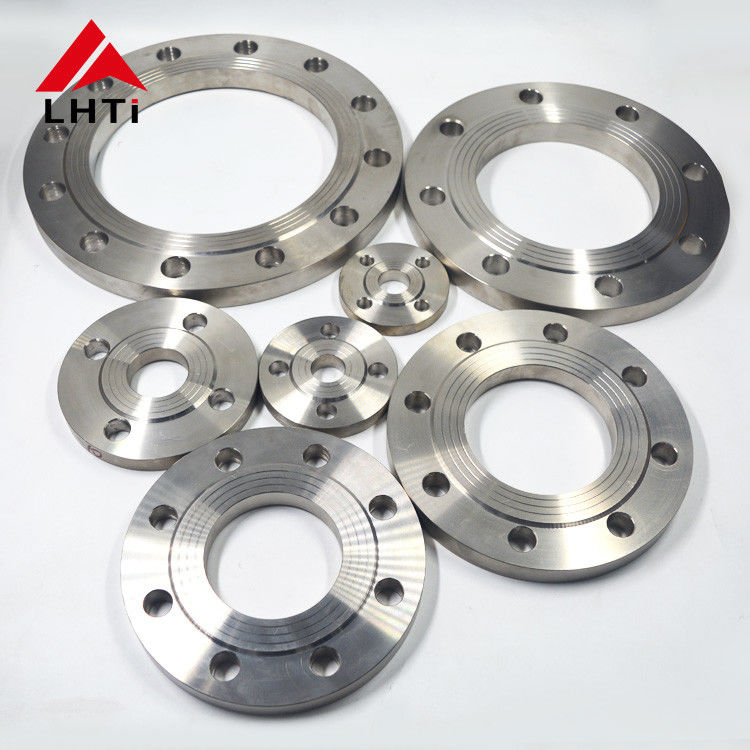

Ürün Resmi

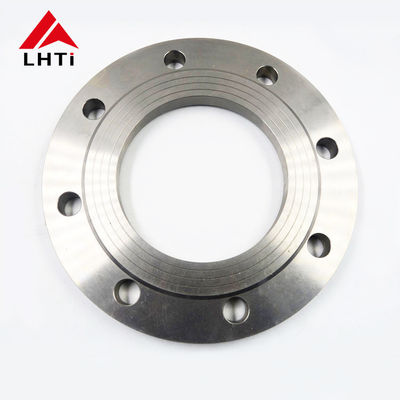

Titanium plate flange PL DN40 raised face

Uygulamalar

Plaka flanş, kompakt, korozyona dayanıklı bir bağlantının gerektiği yerlerde kullanılır. Yaygın kullanımlar arasında proses tesisi boru hatları, pompa ve vana bağlantıları, su arıtma ve tuzdan arındırma hatları, petrol ve gaz hizmetleri, kimyasal işleme ekipmanları, deniz boru tesisatı ve genel mühendislik yer alır. Boyut, basınç sınıfı ve yüzey, çizime göre üretilebildiği için flanş, mevcut boru tesisatı ve conta standartlarına uyacak şekilde eşleştirilebilir. Her parti, paketlemeden önce boyutlar, yüzey kalitesi ve malzeme açısından kontrol edilir ve ihracat için ahşap kasalara paketlenir.
