Gr2 Titanyum 90 Derece Dirsek ASME B16.9 Bağlantı Parçası

Marka Adı:	LHTi
Model Numarası:	LH-Ti10
Adedi:	5 ADET
Ödeme Şartları:	L/C,D/P,T/T vb.

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Çin

Sertifika:

ISO 9001:2015

Ürün adı:

Gr2 titanyum dirsek 90 derece

Malzeme:

TA0,TA1,TA2,TA9,TA10,BT1-00,BT1-0,Gr1,Gr2

Standart:

ASTM337 338,

OD:

1/8" İLA 48"

Duvar Kalınlığı:

Sch5s'den Sch160'a

İşleme:

İtmek

Uygulamalar:

Boru bağlantı bağlantısı

Üçüncü Taraf TESTİ:

Mevcut

İşleme Hizmeti:

Bükme, Kaynak, Rulo Açma, Kesme, Delme, Dövme

Ambalaj bilgileri:

Standart ihracat ambalajı, kontrplak kutu dışında

Vurgulamak:

Gr7 Titanyum 90 Derece Dirsek

Sch160 Titanyum Dirsek

Bağlantı Bağlantısı Titanyum Boru Dirsek

Ürün Açıklaması

Gr2 Titanyum 90 derece dirseği ASME B16.9 montajı

90 derecelik bir dirseği, boru hattının yönünü dik bir açıyla değiştirir ve en yaygın kıç kaynak armatürlerinden biridir.Titanyum dirseği pürüzsüz bir iç duvara ve sıcak ortam için küçük akış direnci vardır, asit ve alkaliye karşı dayanıklıdır, uzun bir kullanım ömrüne sahiptir ve kurulumu kolaydır, bu nedenle kimyasal işleme, petrol, hafif ve ağır sanayi, elektrik enerjisi, havacılık,Gemi inşaatı ve diğer temel mühendislikBu ekipman, dikişsiz veya kaynaklı titanyum borusuna bağlanmak için Gr2, Gr7 ve Gr12'de itilir ve dışa çıkarılır.

Teknik özellikler

Ürün Adı	Titanyum dirseği, 90 derece
Malzeme	TA0, TA1, TA2, TA9, TA10, BT1-00, BT1-0, Gr1, Gr2, Gr7, Gr12
Standart	ASME B16.9, ASME B363, ASTM B337 / B338
Dış çapı	1/8 inç 48 inç
Duvar kalınlığı	Sch5s'den Sch160'a
Türü	Dikişsiz veya kaynaklı
Teknik	Sıkıştırılmış, sıçratılmış
Uygulama	Boru takımı bağlantısı
Deneme	Boyut, germe, UT, PT, kimyasal bileşim, hidrostatik, girdap akımı, radyografik, kalınlık, PMI
Üçüncü taraf testi	Kullanılabilir

Sınıfa göre asgari mekanik özellikler

Sınıf	Çekim gücü (MPa)	Verim gücü (MPa)	Uzunluk (%)
Sınıf 1	240	138	24
Sınıf 2	345	275	20
Sınıf 7	345	275	20
12. sınıf	483	345	18

Titanyum 90 derece dirseğin boyutları (seçilen boyutlar)

NPS	Dış çapı (mm)	Merkezden yüzüne (mm)	Duvar Sch10S (mm)	Duvar Sch40S (mm)
1/2 inç.	21.34	38.10	2.11	2.77
1 "	33.40	38.10	2.77	3.38
2 "	60.33	76.20	2.77	3.91
3'lük	88.90	114.30	3.05	5.49
4 inç	114.30	152.40	3.05	6.02
6 inç	168.28	228.60	3.40	7.11
8 inç	219.08	304.80	3.76	8.18

Kalite Denetimi

Her titanyum dirseği boyut denetimi, germe testi, ultrasonik test (UT), penetran test (PT), kimyasal bileşim denetimi, hidrostatik test, girdap akım denetimi,radyografik inceleme, kalınlık denetimi ve PMI denetimi gönderimden önce.

Ürün Resimleri

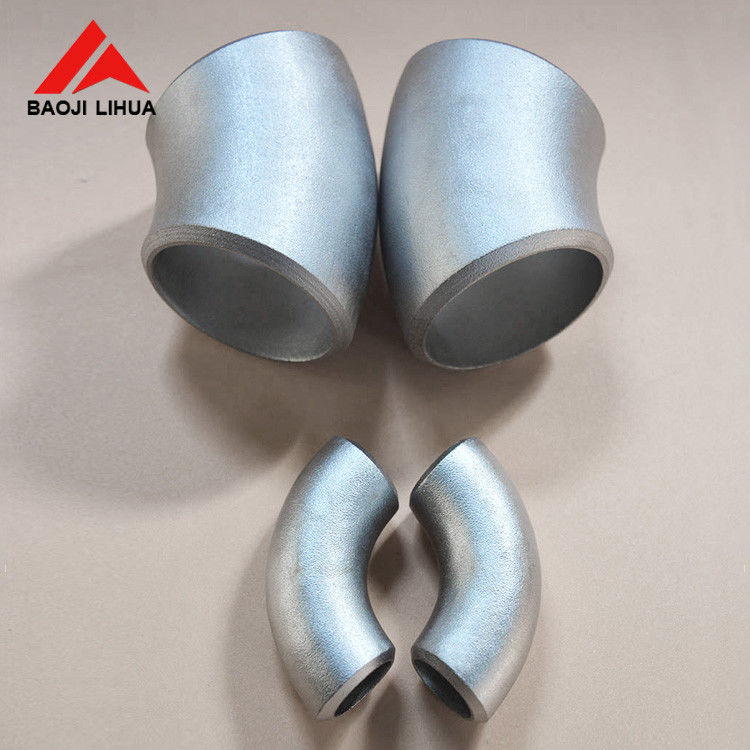

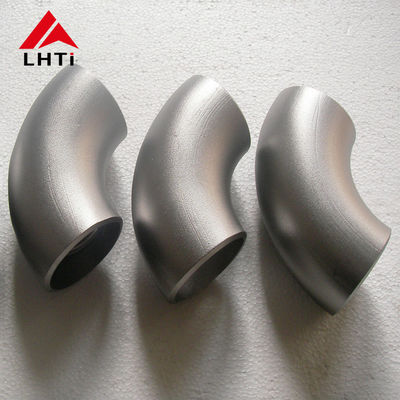

Gr2 titanium 90 degree elbow

Titanium elbow 90 degree pipe fitting

ASME B16.9 titanium elbow Gr7 Gr12

Seamless titanium 90 degree elbow

Titanium elbow for pipe fitting connection

Başvurular

Kimyasal ve petrol boruları, elektrik santralleri, havacılık ve gemi yapımı sistemleri ve genel endüstriyel boru montaj bağlantıları,korozyona dayanıklı 90 derecelik yön değişikliği gereklidirBoyutlar, duvar planları ve malzeme sınıfları çizim veya standart özelliklere göre üretilebilir.
