Kimya Endüstrisi için Yüksek Basınçlı Cilalı RF Titanyum Düz Yüz Kaynak Boyun Flanşı 6 "

Marka Adı:	LIHUA
Model Numarası:	LH-WN
Adedi:	5 parça
fiyat:	US dollar $25/pc--US dollar $85/pc
Ödeme Şartları:	L/C, T/T, Western Union
Tedarik Yeteneği:	ayda 50000 adet

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Baoji, Çin

Sertifika:

ISO9001, TUV etc.

Ürün adı:

Titanyum WN flanş

Standart:

ASME B16.5

Malzeme:

gr1, gr2, gr5, gr7, gr12

Başvuru:

Kimyasal endüstri

Sızdırmazlık Yüzeyi:

RF, FF, TG, RJ vb.

Boyut:

NPS 1/2 - NPS 24(DN 10 - 2000)

Baskı yapmak:

150#-2500#

Yüzey:

cilalı

teknik:

Dövme ve CNC İşlenmiş

Denetleme:

Ultrasonik Test ve Malzeme Test Raporu EN10204.3.1

Ambalaj bilgileri:

İhracat için kontrplak kutuda bulunan köpükle sarılır

Yetenek temini:

ayda 50000 adet

Vurgulamak:

Titanyum RF Kaynak Boyunlu Flanş

Düz Yüzlü Kaynak Boyunlu Flanş 6"

Cilalı Titanyum RF Flanş

Ürün Açıklaması

Kimya Sanayi Cilalı Yüzey için Yüksek Basınçlı WN RF Titanyum düz yüz Kaynak Boyun Flanş 6 "

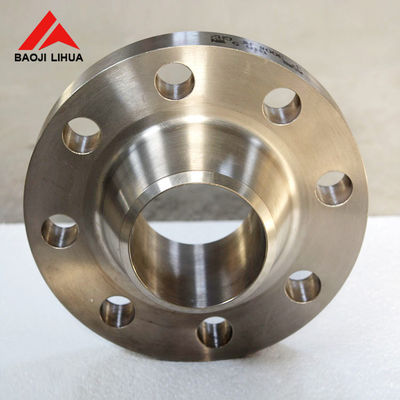

Kimya Endüstrisi için Yüksek Basınçlı Cilalı RF Titanyum Düz Yüz Kaynak Boyun Flanşı 6 " 0

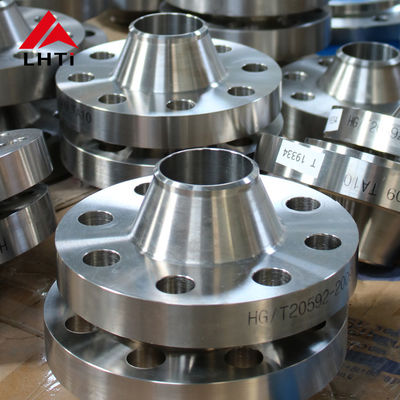

Kimya Endüstrisi için Yüksek Basınçlı Cilalı RF Titanyum Düz Yüz Kaynak Boyun Flanşı 6 " 1

Titanyum Kaynak Boyunlu Flanş

Titanyum kaynaklı boyun flanşları, basınç veya sıcaklıkta büyük dalgalanmalara sahip boru hatları veya yüksek sıcaklık, yüksek basınç ve düşük sıcaklığa sahip boru hatları için uygundur ve ayrıca pahalı, yanıcı ve patlayıcı ortamlar taşıyan boru hatları için de kullanılır.Titanyum kaynak boyunlu flanşın deforme olması, iyi sızdırmaz hale getirilmesi ve yaygın olarak kullanılması kolay değildir.

Malzeme:Gr1, Gr2, Gr5, Gr7, Gr12

Standart:ANSI B16.5, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628

Boyut:1/2"~ 30"NB, NPS 1/2 - NPS 24 (DN 10 - 2000) .

Basınç Sınıfı: PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 PN250/ 150LB, 250LB ,300LB, 400 LB,500LB, 600 LB,900LB, 1500LB,2500LB.

Sızdırmazlık Yüzeyi:RF, FF, TG, RJ vb.

teknik:Kurbağa ve CNC İşlenmiş

Titanyum Kaynak Boyunlu Flanşsınıf 150
Nom.Boru Boyut	Flanş Çapı	Flanş Kalın	Merkez ÇapıÜssünde	Yükseltilmiş Yüz Çapı	Merkez ÇapıKaynak Noktasında	Numara. nın-nin delikler	Çap. nın-nin Cıvatalar	Çap.Nın-nin Cıvata Çemberi	delik Çap.	Uzunluk Merkezden
1/2	3-1 / 2	7/16	1-3/16	1-3/8	0.84	4	1/2	2-3/8	0.62	1-7/8
3/4	3-7/8	1/2	1-1 / 2	1-11/16	1.05	4	1/2	2-3/4	0,82	2-1/16
1	4-1/4	9/16	1-15/16	2	1.32	4	1/2	3-1/8	1.05	2-3/16
1-1/4	4-5/8	5/8	2-5/16	2-1 / 2	1.66	4	1/2	3-1 / 2	1.38	2-1/4
1-1 / 2	5	11/16	2-9/16	2-7/8	1.90	4	1/2	3-7/8	1.61	2-7/16
2	6	3/4	3-1/16	3-5/8	2.38	4	5/8	4-3/4	2.07	2-1 / 2
2-1 / 2	7	7/8	3-9/16	4-1/8	2.88	4	5/8	5-1 / 2	2.47	2-3/4
3	7-1 / 2	15/16	4-1/4	5	3.50	4	5/8	6	3.07	2-3/4
3-1 / 2	8-1 / 2	15/16	4-13/16	5-1 / 2	4.00	8	5/8	7	3.55	2-13/16
4	9	15/16	5/5/16	6-3/16	4.50	8	5/8	7-1 / 2	4.03	3
5	10	15/16	6-7/16	7-5/16	5.56	8	3/4	8-1 / 2	5.05	3-1 / 2
6	11	1	7-9/16	8-1 / 2	6.63	8	3/4	9-1 / 2	6.07	3-1 / 2
8	13-1 / 2	1-1/8	9-11/16	10-5/8	8.63	8	3/4	11-3/4	7.98	4
10	16	1-3/16	12	12-3/4	10.75	12	7/8	14-1/4	10.02	4
12	19	1-1/4	14-3/8	15	12.75	12	7/8	17	12.00	4-1 / 2
14	21	1-3/8	15-3/4	16-1/4	14.00	12	1	18-3/4	13.25	5
16	23-1 / 2	1-7/16	18	18-1 / 2	16.00	16	1	21-1/4	15.25	5
18	25	1-9/16	19-7/8	21	18.00	16	1-1/8	22-3/4	17.25	5-1 / 2
20	27-1 / 2	1-11/16	22	23	20.00	20	1-1/8	25	19.25	5-11/16
24	32	1-7/8	26-1/8	27-1/4	24.00	20	1-1/4	29-1 / 2	23.25	6

Detaylı Görüntüler

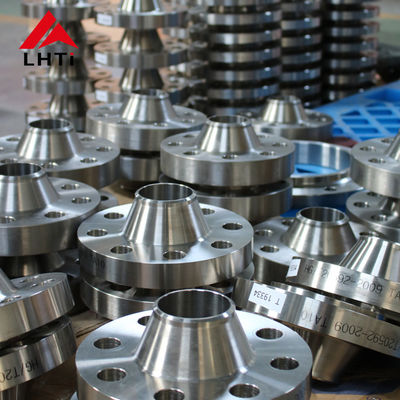

Kimya Endüstrisi için Yüksek Basınçlı Cilalı RF Titanyum Düz Yüz Kaynak Boyun Flanşı 6 " 2

Kimya Endüstrisi için Yüksek Basınçlı Cilalı RF Titanyum Düz Yüz Kaynak Boyun Flanşı 6 " 3

Uygulamalar

Kimya Endüstrisi için Yüksek Basınçlı Cilalı RF Titanyum Düz Yüz Kaynak Boyun Flanşı 6 " 5

Üretim süreci

Kimya Endüstrisi için Yüksek Basınçlı Cilalı RF Titanyum Düz Yüz Kaynak Boyun Flanşı 6 " 6

Fabrikamız

Kimya Endüstrisi için Yüksek Basınçlı Cilalı RF Titanyum Düz Yüz Kaynak Boyun Flanşı 6 " 7

Stoklamak

Kimya Endüstrisi için Yüksek Basınçlı Cilalı RF Titanyum Düz Yüz Kaynak Boyun Flanşı 6 " 8

Tüm testler

Görsel test (VT)

Ultrasonik Test (UT)

Radyografik Test (RT)

Manyetik parçacık testi (MT)

Penetrant Testi/Boya Penetrasyon (PT)

Girdap Akımı testi (ET)

Akustik Emisyon (AE)

Kalite Kontrol

Kimya Endüstrisi için Yüksek Basınçlı Cilalı RF Titanyum Düz Yüz Kaynak Boyun Flanşı 6 " 9

Ambalajlama

Kimya Endüstrisi için Yüksek Basınçlı Cilalı RF Titanyum Düz Yüz Kaynak Boyun Flanşı 6 " 10
