Ürün ayrıntıları

Evde Ürünler

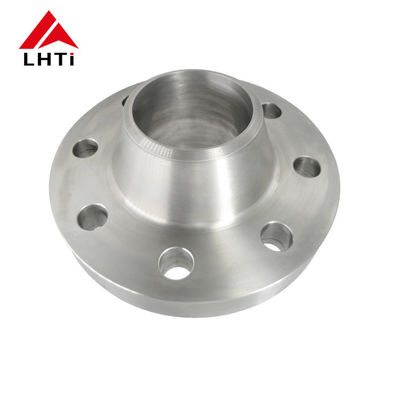

Kimya Endüstrisi için Yüksek Basınçlı WN RF Flanş Titanyum Cilalı Yüzey

Marka Adı:	LIHUA
Model Numarası:	LH-WN
Adedi:	5 parça
fiyat:	US dollar $25/pc--US dollar $85/pc
Ödeme Şartları:	L/C, T/T, Western Union
Tedarik Yeteneği:	AYLIK 5000 ADET

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Baoji, Çin

Sertifika:

ISO9001, TUV etc.

Ürün adı:

Titanyum WN flanş

Standart:

ASME B16.5

Malzeme:

gr1, gr2, gr5, gr7, gr12

Başvuru:

Kimyasal endüstri

Sızdırmazlık Yüzeyi:

RF, FF, TG, RJ vb.

Boyut:

NPS 1/2 - NPS 24(DN 10 - 2000)

Baskı yapmak:

150#-2500#

Yüzey:

cilalı

teknik:

Dövme ve CNC İşlenmiş

Denetleme:

Ultrasonik Test ve Malzeme Test Raporu EN10204.3.1

Ambalaj bilgileri:

İhracat için kontrplak kutuda bulunan köpükle sarılır

Yetenek temini:

AYLIK 5000 ADET

Vurgulamak:

kaynak boyunlu boru flanşları

wn rf flanşı

Ürün Açıklaması

Kimya endüstrisi için yüksek basınçlı kaynak boyunlu titanyum flanş WN flanş

1. Şirketimiz

16 yılı aşkın bir süredir titanyum ürünlerinin lider üreticisi olarak, İtalya, Rusya, Türkiye ve Şili gibi birçok ülkeye titanyum flanş ihraç ettik. Ürünlerimizin kalitesi yaygın olarak kabul edilmektedir.Bu yüzden firmamıza güvenmelisiniz.

2. Titanyum Kaynak Boyunlu Flanş Ürün Bilgileri

Malzeme:Gr1, Gr2, Gr5, Gr7, Gr12

Standart:ANSI B16.5, ASME B16.5, EN1092-1,JIS B2220, DIN2627-2628

Boyut:1/2"~ 30"NB, NPS 1/2 - NPS 24 (DN 10 - 2000) .

Basınç Sınıfı: PN0.25~32Mpa/ (DIN) PN6,PN10,PN16,PN25 PN250/ 150LB, 250LB ,300LB, 400 LB,500LB, 600 LB,900LB, 1500LB,2500LB.

Sızdırmazlık Yüzeyi:RF, FF, TG, RJ vb.

teknik:Kurbağa ve CNC İşlenmiş

Avantajlar:

Uzun hizmet ömrü
korozyona dayanıklı
Yüksek yeiled mukavemeti ve çekme mukavemeti
Tam set testler
Flanş kalıplarımız çok eksiksiz olduğundan EN1092-1, ASME B16.5, DIN ve BS vb. dahil tüm standartlarda flanş üretebiliyoruz.

3.Titanyum Kaynak Boyunlu Flanşın Özellikleri

Sınıf 150 Titanyum Kaynak Boyunlu Flanş Spesifikasyonu

Sınıf 150 Titanyum Kaynak Boyunlu Flanş
Nom.Boru Boyut	Flanş Çapı	Flanş Kalın	Merkez ÇapıÜssünde	Yükseltilmiş Yüz Çapı	Merkez ÇapıKaynak Noktasında	Numara. nın-nin delikler	çap nın-nin cıvatalar	çapNın-nin Cıvata Çemberi	delik çap	Uzunluk Merkezden
1/2	3-1 / 2	7/16	1-3/16	1-3/8	0.84	4	1/2	2-3/8	0.62	1-7/8
3/4	3-7/8	1/2	1-1 / 2	1-11/16	1.05	4	1/2	2-3/4	0,82	2-1/16
1	4-1/4	9/16	1-15/16	2	1.32	4	1/2	3-1/8	1.05	2-3/16
1-1/4	4-5/8	5/8	2-5/16	2-1 / 2	1.66	4	1/2	3-1 / 2	1.38	2-1/4
1-1 / 2	5	11/16	2-9/16	2-7/8	1.90	4	1/2	3-7/8	1.61	2-7/16
2	6	3/4	3-1/16	3-5/8	2.38	4	5/8	4-3/4	2.07	2-1 / 2
2-1 / 2	7	7/8	3-9/16	4-1/8	2.88	4	5/8	5-1 / 2	2.47	2-3/4
3	7-1 / 2	15/16	4-1/4	5	3.50	4	5/8	6	3.07	2-3/4
3-1 / 2	8-1 / 2	15/16	4-13/16	5-1 / 2	4.00	8	5/8	7	3.55	2-13/16
4	9	15/16	5/5/16	6-3/16	4.50	8	5/8	7-1 / 2	4.03	3
5	10	15/16	6-7/16	7-5/16	5.56	8	3/4	8-1 / 2	5.05	3-1 / 2
6	11	1	7-9/16	8-1 / 2	6.63	8	3/4	9-1 / 2	6.07	3-1 / 2
8	13-1 / 2	1-1/8	9-11/16	10-5/8	8.63	8	3/4	11-3/4	7.98	4
10	16	1-3/16	12	12-3/4	10.75	12	7/8	14-1/4	10.02	4
12	19	1-1/4	14-3/8	15	12.75	12	7/8	17	12.00	4-1 / 2
14	21	1-3/8	15-3/4	16-1/4	14.00	12	1	18-3/4	13.25	5
16	23-1 / 2	1-7/16	18	18-1 / 2	16.00	16	1	21-1/4	15.25	5
18	25	1-9/16	19-7/8	21	18.00	16	1-1/8	22-3/4	17.25	5-1 / 2
20	27-1 / 2	1-11/16	22	23	20.00	20	1-1/8	25	19.25	5-11/16
24	32	1-7/8	26-1/8	27-1/4	24.00	20	1-1/4	29-1 / 2	23.25	6

300 sınıfı Titanyum Kaynak Boyunlu Flanş için teknik özellikler

Sınıf 300 Titanyum Kaynak Boyunlu Flanş
Nom.Boru Boyut	Flanş Çapı	Flanş Kalın.	Merkez ÇapıÜssünde	Yükseltilmiş Yüz Çapı	Merkez ÇapıKaynak Noktasında	Numara. nın-nin delikler	çap Nın-nin cıvatalar	çapNın-nin Cıvata Çemberi	delik çap	Uzunluk Merkezden
1/2	3-3/4	9/16	1-1 / 2	1-3/8	0.84	4	2-5/8	1/2	0.62	2-1/16
3/4	4-5/8	5/8	1-7/8	1-11/16	1.05	4	3-1/4	5/8	0,82	2-1/4
1	4-7/8	11/16	2-1/8	2	1.32	4	3-1 / 2	5/8	1.05	2-7/16
1-1/4	5-1/4	3/4	2-1 / 2	2-1 / 2	1.66	4	3-7/8	5/8	1.38	2-9/16
1-1 / 2	6-1/8	13/16	2-3/4	2-7/8	1.90	4	4-1 / 2	3/4	1.61	2-11/16
2	6-1 / 2	7/8	3-5/16	3-5/8	2.38	8	5	5/8	2.07	2-3/4
2-1 / 2	7-1 / 2	1	3-15/16	4-1/8	2.88	8	5-7/8	3/4	2.47	3
3	8-1/4	1-1/8	4-5/8	5	3.50	8	6-5/8	3/4	3.07	3-1/8

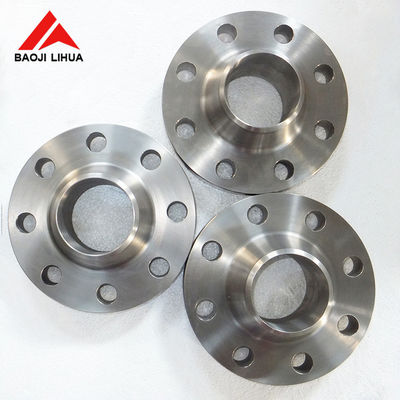

4. Titanyum Kaynak Boyunlu Flanşın Ayrıntılı Görüntüleri

(1) Titanyum Kaynak Boyunlu Flanş Hammaddesi

(2) Titanyum Kaynak Boyunlu Flanş Testi

Kimya Endüstrisi için Yüksek Basınçlı WN RF Flanş Titanyum Cilalı Yüzey 1

5. Titanyum Kaynak Boyunlu Flanşın İlgili Ürünleri

Titanyum Dirsek
titanyum Tişört
Titanyum Redüktör
Titanyum Saplama Ucu
Titanyum Soket

6. Titanyum Kaynak Boyunlu Flanşın tüm testleri

Görsel test (VT)

Ultrasonik Test (UT)

Radyografik Test (RT)

Manyetik parçacık testi (MT)

Penetrant Testi/Boya Penetrasyon (PT)

Girdap Akımı testi (ET)

Akustik Emisyon (AE)

7. Titanyum Kaynak Boyunlu Flanşın Çekme Gereksinimleri

Seviye	Çekme mukavemeti (dak)		Verim gücü (dak)		Uzama(%)
Seviye	ksi	M Pa	ksi	M Pa	Uzama(%)
1	35	240	20	138	24
2	50	345	40	275	20
5	130	895	120	828	10
7	50	345	40	275	20
12	70	438	50	345	18
