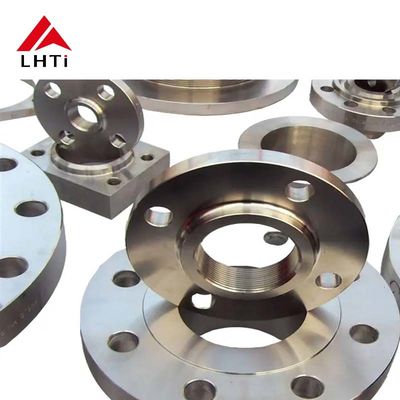

ASME B16.5 Sınıf 150 Titanyum Slip On Flange, Yükseltilmiş Yüzlü Kalıplı ve CNC İşlenmiş UT, Su Tedarik Sistemleri için Test Edilmiştir

Marka Adı:	LHTi
Model Numarası:	Flanş Üzerinde Kayma
Adedi:	100 parça
fiyat:	pazarlık edilebilir
Ödeme Şartları:	L/C,D/A,D/P,T/T,Western Union,MoneyGram
Tedarik Yeteneği:	Ayda 500 Ton/Ton

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri:

Baoji, Çin

Sertifika:

ISO9001,CE,etc

Teknik:

Dövme ve CNC İşlenmiş

Tasarım:

ASME B16.34

Paket:

Ahşap kasa, palet, vb.

Standart:

ASME B16.5, ASME B16.47, MSS-SP-44, API, DIN, JIS

Sızdırmazlık yüzeyi:

RF, FF, TG, RJ vb.

test:

İşlem:

Kaynaklı

Çap:

Özel yapımı

Özel Gereksinimler:

Özel boyutlar ve basınç derecelendirmeleri mevcut

flanş yüzeyi:

FF, RF, TG, RJ vb.

Çalışma sıcaklığı:

-60°C~250°C

Boyut:

1/2 İnç - 24 İnç

Emtia:

Titanyum kaynak boyunlu flanşlar beyaz/lwn

Kullanım:

Kimyasal flens

Ambalaj bilgileri:

Plywood kesi veya palet, veya gerekliliklerine göre

Yetenek temini:

Ayda 500 Ton/Ton

Vurgulamak:

UT Test Edilmiş Titanyum Flanges

Su Teslimat Sistemleri Titanyum Flanges

CNC İşlenmiş Titanyum Flanges

Ürün Açıklaması

ASME B16.5 Sınıf 150 Titanyum Kaymalı Flanşlar

Endüstriyel su tedarik sistemleri için, dövme konstrüksiyon ve UT testi ile CNC işleme özelliklerine sahip, yükseltilmiş yüzey tasarımına sahip yüksek performanslı titanyum kaymalı flanşlar.

Ürüne Genel Bakış

ASME B16.5 Kaymalı Flanş (SO Flanş) Sınıf 150 SORF (Kaymalı Yükseltilmiş Yüzey), su tedarik sistemleri için kolay kurulum ve mükemmel sızdırmazlık yetenekleri ile güvenilir performans sunar. Sınıf 150 basınca (150 psi'ye kadar) göre derecelendirilmiş bu flanşlar, düşük ila orta basınçlı su boru hatları için idealdir.

ASME B16.5 Standart Uygunluğu

ASME B16.5 standardı, boru flanşları ve flanşlı bağlantı parçaları için tasarım, malzeme özellikleri, boyutlar, basınç-sıcaklık derecelendirmeleri ve test gereksinimlerini tanımlar. Sınıf 150 tanımı, standart sıcaklık koşullarında 150 psi basınç derecesini gösterir.

Boyutsal Özellikler

Nominal Boru Boyutu	Flanş Dış Çapı		Flanş Kalınlığı		Göbek Taban Çapı		Yükseltilmiş Yüzey Çapı		Göbek Kaynak Noktası Çapı		Kaynak Boynu		Kaymalı
Nominal Boru Boyutu	inç	mm	inç	mm	inç	mm	inç	mm	inç	mm	inç	mm	inç	mm
1/2″	3.50	88.90	0.44	11.11	1.19	30.16	1.38	34.93	0.84	21.34	0.88	22.35	0.63	15.88
3/4″	3.88	98.43	0.50	12.70	1.50	38.10	1.69	42.86	1.05	26.67	1.09	27.69	0.63	15.88
1″	4.25	107.95	0.56	14.29	1.94	49.21	2.00	50.80	1.32	33.53	1.36	34.54	0.69	17.46
1-1/4″	4.63	117.48	0.63	15.88	2.31	58.74	2.50	63.50	1.66	42.16	1.70	43.18	0.81	20.64
1-1/2″	5.00	127.00	0.69	17.46	2.56	65.09	2.88	73.03	1.90	48.26	1.95	49.53	0.88	22.23
2″	6.00	152.40	0.75	19.05	3.06	77.79	3.63	92.08	2.38	60.45	2.44	61.98	1.00	25.40
2-1/2″	7.00	177.80	0.88	22.23	3.56	90.49	4.13	104.78	2.88	73.15	2.94	74.68	1.13	28.58
3″	7.50	190.50	0.94	23.81	4.25	107.95	5.00	127.00	3.50	88.90	3.57	90.68	1.19	30.16
3-1/2″	8.50	215.90	0.94	23.81	4.81	122.24	5.50	139.70	4.00	101.60	4.07	103.38	1.25	31.75
4″	9.00	228.60	0.94	23.81	5.31	134.94	6.19	157.16	4.50	114.30	4.57	116.08	1.31	33.34
5″	10.00	254.00	0.94	23.81	6.44	163.51	7.31	185.74	5.56	141.22	5.66	143.76	1.44	36.51
6″	11.00	279.40	1.00	25.40	7.56	192.09	8.50	215.90	6.63	168.40	6.72	170.69	1.56	39.69
8″	13.50	342.90	1.13	28.58	9.69	246.06	10.63	269.88	8.63	219.20	8.72	221.49	1.75	44.45
10″	16.00	406.40	1.19	30.16	12.00	304.80	12.75	323.85	10.75	273.05	10.88	276.35	1.94	49.21
12″	19.00	482.60	1.25	31.75	14.38	365.13	15.00	381.00	12.75	323.85	12.88	327.15	2.19	55.56
14″	21.00	533.40	1.38	34.93	15.75	400.05	16.25	412.75	14.00	355.60	14.14	359.16	2.25	57.15
16″	23.50	596.90	1.44	36.51	18.00	457.20	18.50	469.90	16.00	406.40	16.16	410.46	2.50	63.50
18″	25.00	635.00	1.56	39.69	19.88	504.83	21.00	533.40	18.00	457.20	18.18	461.77	2.69	68.26
20″	27.50	698.50	1.69	42.86	22.00	558.80	23.00	584.20	20.00	508.00	20.20	513.08	2.88	73.03
24″	32.00	812.80	1.88	47.63	26.13	663.58	27.25	692.15	24.00	609.60	24.25	615.95	3.25	82.55

Titanyum Malzeme Özellikleri

Titanyum Gr1 ve Gr2 flanşlar, zorlu endüstriyel uygulamalar için olağanüstü korozyon direnci, hafiflik ve yüksek mukavemet/ağırlık oranı sunar.

Parametre	Titanyum Gr1	Titanyum Gr2
Kimyasal Bileşim	Yüksek saflıkta, esas olarak titanyum (Ti %99,5)	Az miktarda alüminyum ve demir içerir
Çekme Dayanımı (MPa)	240-350 MPa	350-450 MPa
Uzama (%)	%24	%20
Sertlik	Brinell Sertliği 120-180 HB	Brinell Sertliği 160-210 HB
Korozyon Direnci	Yüksek derecede aşındırıcı ortamlar için mükemmel	Endüstriyel ortamlar için iyi
Uygulanabilir Basınç Derecesi	Sınıf 150	Sınıf 150
Sıcaklık Aralığı	-250°C ila 400°C	-250°C ila 400°C
Ağırlık	Daha hafif (daha yüksek saflık)	Daha ağır, ancak birçok metalden daha hafif
Kaynaklanabilirlik	Mükemmel, kaynak yapımı kolay	İyi, yaygın kaynak yöntemleri için uygun
Yaygın Uygulamalar	Havacılık, kimyasal işleme, denizcilik	Kimyasal fabrikalar, petrol ve gaz, güç ekipmanları

Tasarım Özellikleri ve Faydaları

Kaymalı Flanş Tasarımı:

Boru üzerine kaydırma tasarımı ve iç/dış kaynak ile kolay kurulum
Çeşitli boru boyutları ve basınç sınıfları ile çok yönlü uyumluluk
Daha basit tasarım ve imalat ile uygun maliyetli çözüm

Yükseltilmiş Yüzey (RF) Konfigürasyonu:

Yükseltilmiş yüzey tasarımı, yüksek basınçlı ve yüksek sıcaklıklı sistemlerde sızıntıları önleyerek sistem bütünlüğünü korurken, gelişmiş sızdırmazlık performansı için üstün conta sıkıştırması oluşturur.

Endüstriyel Uygulamalar

Kimyasal İşleme: Aşındırıcı kimyasallara ve asitlere karşı dayanıklıdır
Deniz ve Açık Deniz: Boru hattı sistemlerinde deniz suyu korozyonuna dayanır
Havacılık: Ağırlık açısından kritik uygulamalar için yüksek mukavemet/ağırlık oranı
Enerji Üretimi: Yüksek basınç ve sıcaklık altında buhar, gaz ve sıvıları işler
Su Tedarik Sistemleri: Belediye ve endüstriyel su taşıma boru hatları

Temel Avantajlar

Zorlu ortamlarda olağanüstü korozyon direnci
Zorlu uygulamalar için yüksek mukavemet/ağırlık oranı
Yükseltilmiş yüzey tasarımı ile üstün sızdırmazlık performansı
Kolay kurulum ve uygun maliyetli bakım
Azaltılmış bakım gereksinimleri ile uzatılmış hizmet ömrü
Kalite güvencesi ve güvenilirlik için UT testi yapılmıştır
