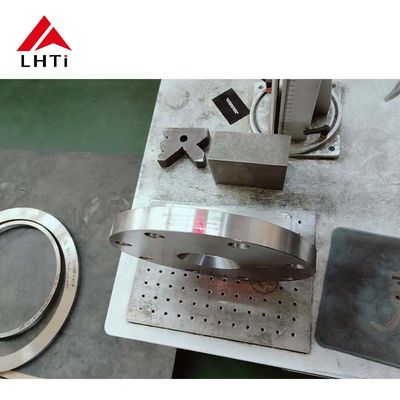

Gr5 Gr7 Sınıf 150 ASME B16.5 Titanyum Flanges Slip On Flange Raised Face SORF için boru sistemleri

Gr5 Gr7 Sınıf 150 ASME B16.5 Titanyum Flanges Slip On Flange Raised Face SORF için boru sistemleri

Giriş:

Olağanüstü dayanıklılık, korozyon direnci ve hafif malzemeler gerektiren endüstrilerde, titanyum alaşımları ideal bir seçimdir.Havacılık da dahilASME B16.5 özellikleriyle birleştirildiğinde, bu alaşımlar kayma flensler gibi boru boru bileşenleri için güvenilir bir sistemin parçası haline gelir.Çubukları güvenli bir şekilde bağlamak için çok önemlidir.Bu makale, özellikle ASME B16'da Ti Gr 2, Ti Gr 7 ve Ti Gr 12 Kayma Flanges'in özelliklerini, avantajlarını, uygulamalarını ve kurulum yöntemlerini araştırıyor.5 Sınıf 150# 1/2" dikişsiz boru konfigürasyonu.

1Özellikleri ve Malzeme Özellikleri:

Ti Gr 2 (Gr 2 Titanyum)

• Kompozisyon: 99.2% titanyum (saf titanyum).
• Korozyona Direnci: Özellikle oksitlenmeyen asitlerde, tuzlu suda ve klorürlerde mükemmel.
• Güç: Orta, orta dayanıklılık gerektiren ancak yüksek korozyon direnci gerektiren uygulamalar için ideal.
• Kaynatılabilirlik: Mükemmel, bu da diğer malzemelerle veya titanyum sınıflarıyla kolayca birleştirilmesini sağlar.
• Ana Özellikleri: Yüksek esnekliği ve şekillendirilebilirliği, karmaşık bileşenlerin üretimi için uygundur.

Ti Gr 7 (Palladium alaşımlı titanyum)

• Tasarım: Titanyum (99%) ve 0.12-0.25% Palladium.
• Korozyona Direnci: Özellikle sülfürik asit ve klorürlerde olağanüstü.
• Güç: Orta, palladium varlığı nedeniyle Gr 2'den biraz daha yüksek.
• Kaynatılabilirlik: Mükemmel, diğer titanyum alaşımlarına kıyasla daha iyi kaynatılabilirlik.
• Ana özellik: Asit ortamlarına karşı üstün direnci ve sert kimyasal endüstrilerde kullanımı ile bilinir.

Ti Gr 12 (Titan ile Molibden Alaşımı)

• Kompozisyon: 0,3% Molibden ve 0,25% Niob ile titanyum (98,8%).
• Korozyona Direnci: Asitleri ve deniz suyunu azaltmada mükemmel.
• Güç: Orta, saf titanyumdan daha fazla dayanıklı.
• Kaynatılabilirlik: Üstün üretim kabiliyetine sahip, çok iyi.
• Ana Özellikleri: Yüksek dayanıklılığı ve mükemmel korozyon direnci, yüksek sıcaklık uygulamaları içeren endüstriler için ideal hale getirir.

Ürün Bilgisi

2Ti Gr 2, Gr 7 ve Gr 12 kaydırma flenslerinin avantajları:

Korozyona Direnci: Titanyum alaşımları, özellikle Gr 2, Gr 7 ve Gr 12, benzersiz korozyona direnci sunar.Kimyasal işleme, ve koroziv ortamların yaygın olduğu deniz uygulamaları.

Hafif: Titanyum alaşımları paslanmaz çelikten önemli ölçüde daha hafiftir, bu da ağırlık azaltmanın önemli olduğu endüstrilerde, örneğin havacılık ve otomotiv endüstrisinde mükemmel bir seçim haline getirir.

Güç ağırlık oranı: Titanyum alaşımları, hafif ağırlık özelliklerine rağmen etkileyici bir dayanıklılık sağlar. Bu, hem yüksek dayanıklılık hem de minimum ağırlık gerektiren uygulamalar için ideal hale getirir.askeri ve havacılık bileşenleri gibi.

Dayanıklılık ve Uzun Yaşam: Titanyumun aşınmaya, yorgunluğa ve çatlamaya karşı dayanıklılığı, bu malzemelerden yapılmış bileşenlerin daha uzun bir çalışma ömrüne sahip olmasını sağlar.Duraklama sürelerini ve bakım maliyetlerini azaltmak.

Kaynatılabilirlik: Üç sınıfın da (Ti Gr 2, Gr 7 ve Gr 12) montaj ve bakım süreçlerini basitleştiren kolay kaynatılabilir.

3Ti Gr 2, Gr 7 ve Gr 12 kaydırma flenslerinin uygulanmaları:

Deniz endüstrisi: Titanyum tuzlu su korozyonuna dayanıklıdır, bu nedenle deniz boru hatları ve kayma flensler gibi bileşenler için ideal bir malzemedir.Ti Gr 7, deniz ortamında daha agresif kimyasal maruz kalma için kullanılabilir..

Kimya ve Petrokimya Endüstrisi: Ti Gr 7, asit ve kloritlere karşı üstün direnciyle, zorlu ortamlarda boru bağlantıları için kimyasal işleme tesislerinde yaygın olarak kullanılır.

Havacılık ve Otomotiv: Ti Gr 2 ve Gr 12'nin yüksek dayanıklılık ağırlık oranı, özellikle yüksek performanslı uygulamalar için havacılık ve otomotiv sektöründeki bileşenler için idealdir.

Tıbbi Ekipmanlar: Saf titanyum (Ti Gr 2) biyo uyumluluğun ve korozyon direncinin anahtar olduğu implantlar gibi tıbbi uygulamalarda kullanılır.

Enerji ve Güç Üretimi: Titanyum alaşımları yüksek sıcaklıklara ve koroziv sıvılara dirençleri nedeniyle ısı değiştiricilerinde, kondansörlerde ve borulama sistemlerinde kullanılır.

4- Ti Gr 2, Gr 7 ve Gr 12 kaydırma flenslerini nasıl kurulur ve bağlanır:

Kaydırma flensleri, çeşitli endüstrilerde boruları bağlamak için en popüler yöntemlerden biridir.5 1/2 "sınıf 150# 1/2" dikişsiz boru

Hazırlama:

• Flanşın ve borunun uçlarının temiz, kir, pas ve yağdan arınmış olduğundan emin olun, çünkü kirleticiler mühürleme ve bağlantıyı etkileyebilir.
• Doğru yerleştirilmesini sağlamak için borunun ve flensin hizasını kontrol edin.

Montaj:

• Kaydırma flensini borunun ucuna oturana kadar borunun üzerine kaydırın.
• Flanşın boruya sıkıca sığacağından ve vida delikleriyle hizalandığından emin olun.

Bağlama:

• Flanş boynuz deliklerinden boynuzları yerleştirin ve bozulmayı önlemek için onları çapraz bir şekilde eşit bir şekilde sıkın.
• Düzgün tork uygulamak için bir tork anahtarı kullanın, titanyum malzemesine zarar verebilecek aşırı sıkıştırmadan flensin sağlam bir şekilde bağlanmasını sağlayın.

Saldırma (ihtiyaç duyulmaz):

• Titanyumun mükemmel kaynaklılığı, doğru yapıldığında sağlam, sızıntı geçirmez bir bağ sağlar.

Sızıntı testi:

• Kurulumdan sonra, flens bağlantısında herhangi bir sızıntı olup olmadığını kontrol etmek için basınç testi yapmak şarttır.

5Sonuç:

Ti Gr 2, Gr 7 ve Gr 12 Kayma Flanges, denizcilikten havacılığa kadar değişen endüstrilerde dayanıklı, korozyona dayanıklı ve güçlü boru bağlantıları oluşturmak için gerekli bileşenlerdir.Bu titanyum alaşımları, ASME B16.5 standartları ile kullanıldığında, hafiflik, güç ve zorlu ortamlara olağanüstü direnç mükemmel bir karışımı sunar.Düzleştirme., bıçaklama ve kaynak endüstrileri boru sistemlerinin güvenli, verimli ve uzun ömürlü olmasını sağlayabilir.

Kimyasal açıdan agresif ortamlarda, yüksek sıcaklıklarda veya hafif bir çözüme ihtiyacınız olsun,Titanyum kaydırma flensleri boru sistemlerinde güvenilirlik ve uzun ömür sağlayan mükemmel bir seçenek sunar.
