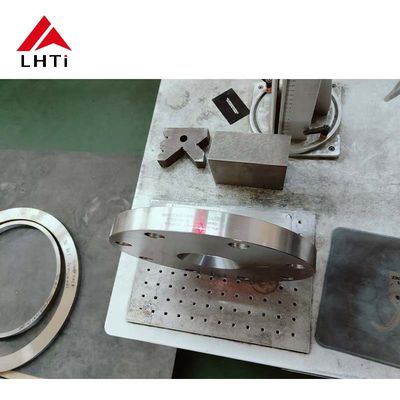

Gr5 Gr7 Sınıf 150 ASME B16.5 Titanyum Flanges Slip On Flange Raised Face SORF için boru sistemleri

Gr5 Gr7 Sınıf 150 ASME B16.5 Titanyum Flanges Slip On Flange Raised Face SORF için boru sistemleri

Özet:

Titanyum alaşımları, özellikle Gr5 ve Gr7, olağanüstü korozyon direnci, yüksek güç ağırlık oranı nedeniyle endüstriyel uygulamalarda flans üretiminde giderek daha fazla kullanılmaktadır.,ASME B16.5, tasarımı, boyutları, malzeme özelliklerini yöneten yaygın olarak kabul edilen bir standarttır.endüstriyel boru sistemlerinde kullanılan flanslar için basınç değerleriBu makale, ASME B16.5 standardına göre Gr5 ve Gr7 titanyum flenslerinin tasarımı ve uygulanmasına odaklanarak, Özellikle Sınıf 150, Düz Flens, Kayma Flens,Yukarı kaldırılmış yüz (SORF)Bu makalede, bu titanyum flansların malzeme özellikleri, avantajları ve üretim süreçleri incelenmektedir.Kimyasal işleme gibi alanlarda endüstriyel uygulamalarını vurgulamak, havacılık, deniz mühendisliği ve enerji üretimi.

1. Giriş

Flanges, endüstriyel borulama sistemlerinde önemli bileşenlerdir ve borular, valfler ve diğer ekipmanlar arasındaki arayüz olarak çalışır.5 standardı boru sistemlerinde kullanılan flanslar için özellikleri sağlarFlanş yapımı için kullanılan çeşitli malzemeler arasında, titanyum alaşımları, yüksek dayanıklılıkları, düşük ağırlıkları,ve olağanüstü korozyon direnciGr5 (Ti-6Al-4V) ve Gr7 (Ti-0.15Pd) titanyum alaşımları, hem yapısal bütünlüğü hem de zorlu ortamlara direnç gerektiren uygulamalarda flans üretimi için özellikle uygundur.

Bu makale, ASME B16.5 Gr5 ve Gr7 titanyum flenslerinin tasarımını, üretim süreçlerini ve uygulamalarını, özellikle Sınıf 150, Düz Flensler, Kaydırma Flensleri,Yukarı kaldırılmış yüz (SORF)Bu makalede ayrıca endüstriyel ortamlarda titanyum alaşımlarının diğer malzemelerle karşılaştırıldığında kullanımının avantajları da incelenecek.

2ASME B16.5 Standartının Özet:

ASME B16.5 standardı, ölçüleri, malzemeleri ve basınç dereceleri dahil olmak üzere flanslar için gereksinimleri belirtir.Çok çeşitli endüstriyel uygulamalarda flens bağlantılarının tekdüzeliğini ve bütünlüğünü sağlamak için gereklidir.ASME B16.5 standardının kapsadığı bazı temel yönler şunlardır:

• Flanş Tipleri: Standart, Saldırma Boynuzlu, Kör, Kaydırma ve Düz Flanşlar da dahil olmak üzere çeşitli flans türlerini kapsar.
• Basınç Dereceleri: Standart, klas 150'den 2500'e kadar olan basınç derecelerine göre flensleri sınıflandırır. Özellikle sınıf 150 flensleri orta basınçlı uygulamalarda yaygın olarak kullanılır.
• Malzeme Özellikleri: Flanşın malzemesi, farklı çalışma koşullarında performansını belirlemede kritik önem taşır.Gr5 ve Gr7 gibi titanyum alaşımları üstün özellikleri nedeniyle standartta yer almaktadır..

3Gr5 ve Gr7 Titanyum Alaşımlarının Malzeme Özellikleri:

3.1 Gr5 Titanyum Alaşımı (Ti-6Al-4V)
Ti-6Al-4V olarak da bilinen Gr5 titanyum alaşımı, en yaygın kullanılan titanyum alaşımıdır ve% 90 titanyum,% 6 alüminyum ve% 4 vanadyumdan oluşur.düşük ağırlıkGr5 titanyum alaşımının özellikleri şunları içerir:

• Çekim sıklığı: 900-1,100 MPa
• Güç: 850-1000 MPa
• Korozyona Direnci: Tuzlu suya, asitlere ve klorürlere karşı mükemmel direnci, deniz ve kimyasal işleme uygulamalar için idealdir.
• Uygulamalar: Yüksek dayanıklılık ve hafif malzemeler gerektiren havacılık, tıbbi implantlar ve endüstriyel borulama sistemleri.

3.2 Gr7 Titanyum Alaşımı (Ti-0.15Pd)
Ti-0.15Pd olarak da bilinen Gr7 titanyum alaşımı, ticari olarak saf titanyumun bir varyantıdır.Özellikle yüksek saflıklı asitler ve deniz suyu gibi agresif ortamlardaGr7 titanyum alaşımının özellikleri şunları içerir:

• Çekim gücü: 550-700 MPa
• Güç: 450-650 MPa
• Korozyon Direnci: Özellikle kimyasal ve deniz endüstrilerinde çok çeşitli koroziv ortamlara mükemmel direnci.
• Uygulamalar: Kimyasal işleme, deniz mühendisliği ve daha yüksek korozyon direnci gerektiren diğer uygulamalar.

4ASME B16.5 Titanyum Flanges'in tasarımı:

Titanyum flenslerin tasarımı, malzemenin özelliklerine ve amaçlanan uygulamaya özel olarak dikkat çekilerek ASME B16.5 standardına uyar.Titanyum flensler belirli basınç değerlerini ele almak için tasarlanmıştır., Sınıf 150 orta basınçlı sistemler için kullanılan en yaygın sınıflandırmalardan biridir.

4.1 Sınıf 150 Flanges
Sınıf 150 titanyum flanslar, çalışma basıncının ortam sıcaklığında santimetre kare başına 150 pound'u (psi) geçmediği orta basınçlı uygulamalar için uygundur.Genellikle kimyasal işleme gibi endüstrilerde boru sistemlerinde kullanılırlar., enerji üretimi ve su arıtması.

4.2 Flanş Tipleri

• Düz Flanges: Düz Flanges, yükseltilmiş bir alanı olmayan düz bir yüzeye sahiptir.
• Slip-On Flanges: Bu flensler borunun üzerinde kaydırmak için tasarlanmıştır ve yerine kaynaklanır.
• Yükseltilmiş yüz (SORF): Yükseltilmiş yüz flensleri, çiftleşme flensine bağlandığında daha sıkı bir mühür oluşturmak için flensin deliğinin etrafında küçük bir yükseltilmiş alana sahiptir.SORF flensleri daha yüksek basınçlı sistemlerde yaygın olarak kullanılır ve daha güvenilir bir mühürleme sağlaması ile bilinir.
• Slip-On Flat Face (SOFF): Bu flensler, kayma ve düz yüz tasarımlarının özelliklerini birleştirir.Sık sık flenslerin düşük basınçla maruz kaldığı ve kolay montaj ve sökme gerektirdiği sistemlerde kullanılır.

5Titanyum Flanges imalatı:

Titanyum flenslerin üretimi, nihai ürünün ASME B16.5 standardının boyut ve malzeme özelliklerini karşılamasını sağlamak için birkaç temel işlemi içerir.

5.1 Malzeme Seçimi
Uygun titanyum alaşımının (Gr5 veya Gr7) seçimi, flensin performansı için çok önemlidir.sıcaklık, ve korozyon potansiyeli.

5.2 İşleme ve şekillendirme
Titanyum flensler, dövme, işleme ve kaynak gibi süreçlerle üretilir.Gerekli boyutları ve yüzey bitirmeyi elde etmek için makine kullanılırken.

5.3 Kaynak
Titanyum flansları kaynaklanırken, titanyumun oksijenle yüksek derecede reaksiyon gösterdiği için kirlenmekten kaçınmak için özel bir dikkat gösterilmelidir.,Titanyum flanslar için yaygın olarak kullanılırlar.

5.4 Yüzey Tedavisi
Titanyum flanslar, korozyon dirençlerini artırmak ve sert ortamlarda genel performanslarını iyileştirmek için anodlama veya pasifleştirme gibi yüzey işlemlerine maruz kalabilir.

6Endüstride Titanyum Flanges'in Uygulamalar:

Titanyum flensler, özellikle Gr5 ve Gr7, mükemmel özellikleri nedeniyle çeşitli endüstriyel uygulamalarda kullanılır.

• Kimyasal İşleme: Titanyumun korozyon direnci, damıtma, filtreleme ve karıştırma gibi süreçlerde agresif kimyasalları kullanmak için ideal hale getirir.
• Deniz mühendisliği: Titanyumun deniz suyundaki korozyona karşı dayanıklılığı, deniz boru sistemlerinde kullanılan flanslar için ideal bir malzeme haline getiriyor.
• Havacılık: Gr5 titanyumu, sert koşullar altında gücü, hafif ağırlığı ve dayanıklılığı nedeniyle havacılık uygulamalarında yaygın olarak kullanılır.
• Güç Üretimi: Titanyum flensler, yüksek dayanıklılığın ve ısıya ve korozyona direncinin çok önemli olduğu buhar ve gaz türbinlerinde ve ısı değiştiricilerinde kullanılır.

7Sonuç:

ASME B16.5 Gr5 ve Gr7 titanyum flensler birçok endüstriyel boru sisteminde temel bileşenlerdir.ve mükemmel korozyon direnci, kimyasal işleme, deniz mühendisliği ve havacılık gibi zorlu ortamlarda uygulanmaları için idealdir.ve ASME B16 uyarınca tasarlanmıştır.5 standardı, endüstriyel uygulamalarda bu flenslerin güvenilirliğini ve performansını sağlar.Gr5 ve Gr7 gibi titanyum alaşımları flens üretiminde giderek daha önemli bir rol oynayacak..
