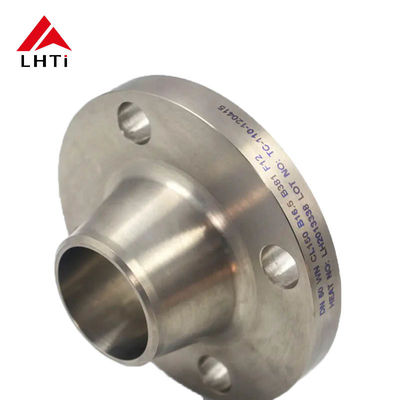

Sınıf 150 ASME B16.5 Titanyum Gr2 Gr5 Gr7 Kaynak Boynuz Flanges Yükseltilmiş Yüz RF Boru hattı kullanımları için

Sınıf 150 ASME B16.5 Titanyum Gr2 Gr5 Gr7 Kaynak Boynuz Flanges Yükseltilmiş Yüz RF Boru hattı kullanımları için

1. ASME B16.5 Titanyum Flanges

ASME B16.5, Amerikan Mekanik Mühendisler Derneği (ASME) tarafından flanslar ve flanslı armatürler için geliştirilen yaygın olarak tanınan bir standarttır.Bu standart 1/2 inç ile 24 inç arasında ve 150 ila 2500 psi arasında basınç değerleri için flensleri kapsar.ASME B16.5 uyarınca üretilen titanyum flensler, titanyumun olağanüstü korozyon direnci, gücü ve hafif ağırlık özelliklerinin gerekli olduğu uygulamalarda kullanılır.

2.Sınıf 150 Titanyum kaynak boyun flensleri için spesifikasyon

Teknik parametreler:

3Titanyum Flanges Kullanımının Avantajları

Güçlü ve Güvenilir Bir Bağlantı

• Geliştirilmiş Güç: Saldırma boyun flensinin tasarımı, yavaş yavaş boruya geçiş yapan konik boyunu, güçlü, dikişsiz bir bağlantı sağlar.Bu konikleştirme, eklemdeki gerginlik konsantrasyonunu en aza indirir ve basıncın ve gerginliğin borudan flange'ye pürüzsüz bir şekilde aktarılmasını sağlar.
• Stres Yükselticileri Yok: Boynundan flange'ye kadar sürekli konikleşme nedeniyle, kaynak, basınç altında arıza riskini azaltan stres yükselticilerinin oluşmasına daha az eğilimlidir.

Daha İyi Sızıntı Direnci

• Pürüzsüz Geçiş: Kaynak boyun flensinin kademeli geçişi, türbülansı en aza indiren ve sızma olasılığını azaltan pürüzsüz bir iç delik sağlar.Bu pürüzsüzlük, sızıntıların ciddi güvenlik ve operasyonel sonuçlara neden olabileceği yüksek basınçlı veya yüksek sıcaklıklı sistemlerde özellikle önemlidir..
• Basınç dağılımı: Tasarım, özellikle sızıntıların tehlikeli veya pahalı olduğu kritik uygulamalarda basıncın daha iyi dağılmasını sağlar.

Temizlik Yapımı Kolay

• Tekrar kullanılabilirlik: Saldırma boyun flensleri birçok durumda tekrar kullanılabilir, çünkü flens ve boru, gerektiğinde kolayca kesilebilir ve yeniden kaynaklanabilir şekilde kaynaştırılır.Bu, yıllarca sökülmesi ve yeniden monte edilmesi gerekebilecek sistemlerde özellikle önemlidir..
• Başarısız olma olasılığı daha düşük: Güçlü bağlantı ve yorgunluğa karşı yüksek direnç nedeniyle, kaynak boyun flensleri genellikle daha uzun bir ömürlüdür ve daha az sık bakım gerektirir.

Uygulamalardaki Çeşitlilik

• Basınç Dereceleri Çeşitliliği: Kaynak boyun flensleri, düşük basınçtan yüksek basınçlı sistemlere kadar çok çeşitli uygulamalar için uygun hale getiren çeşitli basınç dereceleriyle gelir.
• Farklı Boyutlara ve Malzemelere Uyumlu: Farklı boru boyutlarına ve malzemelerine sahip sistemlerde kullanılabilir, bu da onları yüksek sıcaklık,Yüksek basınçlı, ve aşındırıcı ortamlar.
• Çeşitli Kaynak Seçenekleri: Kaynak boyun flensinin tasarımı, but kaynak veya soket kaynak gibi farklı türde kaynak yöntemlerine izin verir.Başvurunun özel gereksinimlerine bağlı olarak.

Kötü Çevrelerde Daha Kalıcı

• Korozyona Direnci: Kaynak boyun flensleri genellikle korozyona karşı yüksek direnci olan malzemelerden (örneğin paslanmaz çelik, alaşımlı çelik veya özel kaplamalar) üretilir.Bu onları sert ortamlarda kullanmak için ideal hale getiriyor, kimyasal tesisler, deniz sistemleri ve petrol ve gaz boru hatları dahil.
• Yüksek sıcaklık ve yüksek basınç direnci: Yapısal bütünlüğünü tehlikeye atmadan yüksek çalışma sıcaklıklarına ve basınçlarına dayanabilirler.Elektrik santrallerinde kritik uygulamalar için uygun hale getirmek, rafineriler ve aşırı koşulların yaygın olduğu diğer endüstriler.

Yorgunluğu ve Stresini Azaltır

• Yumuşak Akış Yolu: Kaynak boyun flensinin kıvırcık tasarımı, borunun gerginliği ve basıncının zamanla yorgunluk riskini azaltarak eşit olarak dağıtılmasını sağlar.Bu, kaynak boyun flenslerini titreşimin olduğu yüksek stresli uygulamalar için ideal hale getirir., termal genişleme veya mekanik stres endişe verici.
• Stres konsantrasyonunu ortadan kaldırır: Keskin köşeleri veya ani geçişleri olabilecek diğer flansların aksine, kaynak boyun flansları stres konsantrasyon noktalarını ortadan kaldırır,Bağlantıyı değişen yükler ve koşullar altında daha dayanıklı hale getirmek.

Daha İyi Hizalama ve Düzleşme

• Hassas Hizalama: Kaynak boyun flensinin tasarımı, borunun ve flensin daha hassas ve daha güçlü bir kaynak ile sonuçlanan hassas bir şekilde hizalamasını sağlar.Bu, kurulum sırasında hizalama sorunları olasılığını azaltır ve daha iyi bir genel mühürleme sağlar.

4. Farklı Titanyum Sınıfı

Ticari olarak saf (CP) titanyum sınıfları

Ticari olarak saf titanyum sınıfları, diğer elementlerin minimum miktarını içerenlerdir. Bu sınıflar mükemmel korozyon direncine sahiptir, ancak dayanıklılıkları titanyum alaşımlarından daha düşüktür.Genellikle korozyon direncinin birincil kaygısı olan uygulamalarda kullanılırlar

Sınıf 1 (CP-1):

• Kompozisyon: ~ 99.5% saf titanyum, küçük miktarlarda oksijen, demir, karbon ve diğer kirlilikler.
• Özellikleri: Mükemmel korozyon direnci, yüksek esneklik ve şekillendirilebilirlik.
• Uygulamalar: Deniz ortamları, kimyasal işleme ve yüksek korozyon direnci ve düşük dayanıklılık gerektiren uygulamalar.

Sınıf 2 (CP-2):

• Tasarımı: ~99.2% saf titanyum.
• Özellikleri: Korozyon direnci ve dayanıklılık dengesi sunar. Ticari saf titanyumun en yaygın kullanılan sınıfıdır ve 1. Sınıftan daha dayanıklıdır.
• Uygulamalar: Kimyasal işleme, deniz ve tıbbi uygulamalar. Ayrıca basınçlı kaplarda, ısı değiştiricilerinde ve saldırgan ortamlarda tanklarda kullanılır.

Sınıf 3 (CP-3):

• Tasarım: %99 saf titanyum.
• Özellikler: 2. sınıftan daha yüksek dayanıklılık, ancak yine de iyi korozyon direnci ve şekillendirilebilirlik sunar.
• Uygulamalar: Kimyasal ve petrokimyasal işleme, havacılık bileşenleri ve diğer yüksek dayanıklılıklı korozyona dayanıklı uygulamalar.

Sınıf 4 (CP-4):

• Kompozisyon: %98.5 saf titanyum.
• Özellikler: Ticari saf titanyum sınıfları arasında en yüksek dayanıklılık, ancak yine de mükemmel korozyon direnciyi korur.
• Uygulamalar: Deniz, havacılık ve kimyasal işleme gibi hem dayanıklılık hem de korozyon direnci gereken yüksek dayanıklılıklı uygulamalar.

Titanyum alaşımları

Titanyum alaşımları tipik olarak ticari saf titanyumdan daha güçlüdür ve alüminyum, vanadyum, molibden ve diğerleri gibi alaşım elemanları ekleyerek üretilir.Bu alaşımlar, daha yüksek dayanıklılığın olduğu zorlu uygulamalarda kullanılır., daha iyi aşınma direnci ve diğer mekanik özellikler gereklidir.

Sınıf 5 (Ti-6Al-4V):

• Kompozisyon: %90 titanyum, %6 alüminyum, %4 vanadyum.
• Özellikleri: Bu, yüksek dayanıklılığı, mükemmel korozyon direnci ve iyi kaynaklılığı nedeniyle en yaygın kullanılan titanyum alaşımıdır.Saf titanyumdan daha iyi bir dayanıklılığa sahiptir ve iyi şekillendirilebilirliği korur.
• Uygulamalar: Havacılık, otomotiv, tıbbi implantlar (eklem takviyeleri gibi) ve deniz uygulamaları.

9. sınıf (Ti-3Al-2.5V):

• Kompozisyon: %90,5 titanyum, %3 alüminyum, %2,5 vanadyum.
• Özellikler: Bu alaşım saf titanyumdan daha dayanıklıdır ve iyi kaynaklanabilirliğe sahiptir.Ama alaşım 5. sınıftan daha hafif ve daha esnek..
• Uygulamalar: Havacılık, otomotiv ve endüstriyel uygulamalar, borular, çerçeveler ve yüksek dayanıklı bileşenler dahil.

Sınıf 12 (Ti-0.3Mo-0.8Ni):

• Tasarım: 88,3% titanyum, 0,3% molibden, 0,8% nikel.
• Özellikler: Sınıf 12, saf titanyumun korozyon direnci ile titanyum alaşımlarının dayanıklılığı arasındaki dengeyi sunar.Ayrıca iyi kaynaklılık özelliklerine sahiptir ve özellikle agresif kimyasal ortamlara dayanıklıdır..
• Uygulamalar: Kimyasal işleme, güç üretimi ve deniz ortamları, özellikle hem korozyona hem de strese direnç önemli.

Sınıf 23 (Ti-6Al-4V ELI):

• Kompozisyon: %90 titanyum, %6 alüminyum, %4 vanadyum (çok düşük interstitial).
• Özellikler: Bu, kırılma sertliğini ve yorgunluk dayanıklılığını iyileştiren daha düşük oksijen ve diğer kirlilik seviyelerine sahip 5. sınıfın bir varyantıdır.Özellikle yüksek dayanıklılık ve düşük interstitials gerektiren uygulamalar için yararlıdır.
• Uygulamalar: Tıbbi implantlar (kalça ve diz protezleri gibi), havacılık ve yüksek performanslı endüstriyel uygulamalar.

Sınıf 7 (Ti-0.15Pd):

• Kompozisyon: %99 titanyum ile %0.12-0.25 palladium.
• Özellikler: Sınıf 7, Sınıf 2'nin korozyon direncini agresif ortamlarda, özellikle asitlerde korozyona karşı geliştirilmiş direncle birleştirir.Palladyum eklenmesi, stres korozyon çatlamasına daha dayanıklı hale getirir ve kaynaklanmasını arttırır.
• Uygulamalar: Kimyasal ve petrokimyasal işleme, özellikle klorhidrat asit ve diğer koroziv ortamlarda.

Sınıf 11 (Ti-0.3Pd):

• Kompozisyon: %99 titanyum ile %0.12-0.25 palladium.
• Özellikler: Sınıf 7'ye benzer, ancak biraz farklı bir palladium içeriği ile mükemmel korozyon direnci ve gelişmiş şekillendirilebilirlik sağlar.
• Uygulamalar: Sert kimyasal ortamlarda, özellikle klor-alkali ürünlerinin ve korozyon direnci çok önemli olan diğer endüstrilerin üretiminde kullanılır.

5Uygulamalar

LHTi Titanyum flens, yüksek sıcaklıklara ve basınçlara dayanacak şekilde tasarlanmıştır, bu da farklı uygulamalar için yüksek güvenilirliğe sahiptir.Yüksek kaliteli titanyum malzemeden yapılmıştır, korozyona dayanıklı ve yüksek dayanıklılık sağlar.Ürünün yüzey tedavisi, cilalama, kum püskürtme, anodlama ve daha fazlasını içerir ve dayanıklı ve uzun ömürlü hale getirir.

Ürün en az 1 adet sipariş miktarıyla gelir ve 35 ila 125 dolar arasında bir fiyat aralığında bulunur.Güvenli teslimat için ahşap bir paket içinde paketlenmiş ve teslimat süresi 10 gündür.Ürün için ödeme şartları T / T, L / C ve diğer seçenekleri içerir.

LHTi Titanyum flens, aşağıdakileri içeren farklı uygulama senaryoları için uygundur:

• Boru hattı: Ürün, petrol ve gaz boru hatları, su boru hatları ve daha fazlası dahil olmak üzere boru hattı uygulamalarında kullanılır.Sıvıların düzgün akışını sağlamak.
• Petrol: LHTi Titanyum flens, rafinasyon, sondaj ve daha fazlası da dahil olmak üzere farklı uygulamalar için petrol endüstrisinde kullanılır.Yüksek sıcaklık ve yüksek basınç ortamlarında kullanılmak için uygundur, bu da onu son derece güvenilir kılıyor.
• Kimyasal: Ürün kimyasal endüstrisinde işleme, nakliye ve daha fazlası dahil olmak üzere farklı uygulamalar için kullanılır.koroziv ortamlarda kullanılmak için uygun hale getirir.

LHTi Titanyum flens, çok güvenilir ve farklı uygulamalar için uygundur.10000'lik bir tedarik kapasitesine sahip, ürün farklı müşterilerin ihtiyaçlarını karşılamak için kolayca mevcuttur.
