Titanyum top valfi
Created with Pixso.

ASME Üç Parça Titanyum Top Valf Gr1 Gr2

ASME Üç Parça Titanyum Top Valf Gr1 Gr2

Marka Adı: LHTi
Model Numarası: Titanyum top valfi
Adedi: 1 parça
Fiyat: pazarlık edilebilir
Ödeme Şartları: L/C,D/A,D/P,T/T,Western Union
Tedarik Yeteneği: Ayda 5000 Adet
Ayrıntılı Bilgiler
Menşe yeri:
Baoji, Çin
Sertifika:
ISO9001,CE,etc
Tasarım Standardı:
API 6D, ASME B16.34
Vana Tipi:
Yüzer, Muylu
Top Dereceleri:
Sınıf 2 ve 5.
Anti-Statik:
API608
Üst Giriş Tasarımı:
Mevcut
Özellikler:
Biyolojik uyumluluk, manyetik olmayan.
Koltuk Malzemesi:
PTFE, RPTFE, PEEK
Uygun medya:
Su, Petrol, Gaz, Kimyasallar
Düşük Emisyon Tasarımı:
API624
Yangına Karşı Güvenli Tasarım:
API 607, API 6FA
Aktüatör Tipi:
Manuel, Pnömatik, Elektrikli
Sıcaklık aralığı:
-196°C ila 600°C
Sertifikalar:
API 6D, API 607, ISO 9001
Ürün Tipi:
Küresel Vana
Uygun Uygulamalar:
Kimya, Petrol ve Gaz, Enerji Üretimi vb.
Ambalaj bilgileri:
Plywood kesi veya palet, veya gerekliliklerine göre
Yetenek temini:
Ayda 5000 Adet
Vurgulamak:

ASME Titanyum Top Valf

,

Üç parça titanyum top valfi

,

Gr2 Titanyum Top Valfi

Ürün Açıklaması

ASME Üç Parçalı Titanyum Küresel Vana Gr1 Gr2

Üç parçalı bir küresel vana tek bir nedenle seçilir: orta bölüm, boruyu kesmeden veya uç bağlantıları hareket ettirmeden sökülüp hattın dışına sallanabilir. Titanyum hatlarda bu önemlidir, çünkü bir vana genellikle kaynaklı bir grubun en ucuz parçasıdır ve yeni contalara en çok ihtiyaç duyacak parçadır. Bu gövde stili, tam port çapı ve yüzer bir top ile ASME B16.34'e göre Grade 1 ve Grade 2 olarak üretilir.

Üç Parçalı Gövde Nasıl Yapılır

Montaj, dört adet tam cıvata ile birbirine çekilmiş bir orta gövde, tam çaplı bir top, iki conta ve iki dişli veya kaynaklı uç kapaktan oluşur. Bu cıvataların çıkarılması, uç kapaklar boruda kalırken ortanın serbestçe sallanmasını sağlar, böylece contalar, sızdırmazlık elemanları ve topun kendisi yerinde değiştirilebilir. Gövde duvar kalınlığı seçilen sınıfa göre ASME B16.34'ü takip eder ve uç kapaklar, eklem boyunca galvanik etkilerin oluşmaması için orta ile aynı kaliteden işlenir.

Vana Özellikleri

Gövde Malzemesi Titanyum Gr1 (UNS R50250) veya Gr2 (UNS R50400)
Tasarım Standardı ASME B16.34, API 6D
Boyut Aralığı DN15 - DN100 (1/2 inç - 4 inç)
Basınç Sınıfı Sınıf 150, Sınıf 300
Ağız Tam port, yüzer top
Conta Malzemesi Standart PTFE; daha yüksek sıcaklıklar için RPTFE veya PEEK
Uç Bağlantısı Soket kaynak, dişli NPT, flanşlı RF
Sıcaklık Aralığı PTFE conta -29 C ila 180 C
Yangına Dayanıklı API 607, API 6FA
Anti-Statik API 608
Basınç Testi API 598, gövde ve conta
Çalıştırma Kaldıraç, sonsuz dişli, pnömatik veya elektrikli aktüatör

Grade 1 veya Grade 2 - Hangisini Belirtmeli

Grade 1, minimum çekme mukavemeti 240 MPa ve ailedeki en yüksek sünekliğe ve şekillendirilebilirliğe sahip, daha yumuşak ticari olarak saf kalitedir. Önceliğin korozyon ömrü ve kolay kaynaklama olduğu düşük basınçlı su, deniz suyu ve hafif oksitleyici kimyasal hizmetler için uygundur. Grade 2, minimum çekme mukavemetini 345 MPa'ya, akma mukavemetini ise 275 MPa'ya yükseltir ve genellikle Sınıf 300 gövdeler, daha büyük boyutlar ve su darbesi veya termal döngü gören hatlar için tercih edilir. Her iki kalite de manyetik değildir ve ortam sıcaklığında klorlu sudan etkilenmez.

Conta Davranışı ve Tork

PTFE contalar, düşük bir çalışma torku ile kabarcık sıkı kapanma sağlar, bu nedenle 4 inçlik bir vana hala elle çevrilebilir. 180 C'nin üzerinde conta malzemesi PEEK'e değişir ve tork yükselir, bu nedenle bu versiyonda genellikle DN80 ve üstü için sonsuz dişli veya aktüatör belirtilir. Mil, patlamaya dayanıklıdır ve statik yükün birikmemesi gereken hizmetler için top, mil ve gövdeyi elektriksel olarak sürekli tutan anti-statik bir cihazla konumlandırılmıştır.

Test ve Dokümantasyon

Her vana, API 598'e göre nominal basıncın 1,5 katı bir gövde testi ve 1,1 katı bir conta testi ile basınç testine tabi tutulur, her ikisi de standardın gerektirdiği tam süre boyunca tutulur ve test kaydı valfin seri numarasına göre dosyalanır. Titanyum parçalar için EN 10204 3.1'e göre bir fabrika sertifikası, bir boyut raporu ve bir conta test grafiği her sevkiyatla birlikte verilir. Aktüatörlü vanalar, müşterinin sağladığı bir aktüatörün adaptör plakası olmadan takılabilmesi için ISO 5211'e uygun bir montaj pabucu ile birlikte tedarik edilir.

Ürün Resimleri

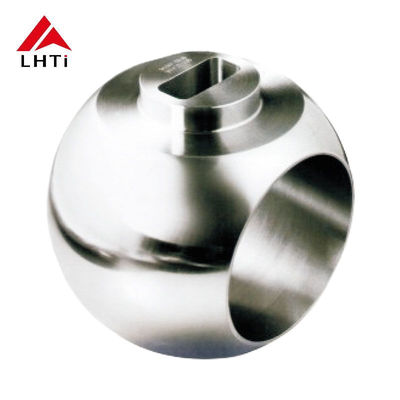

ASME three-piece titanium ball valve Gr1 Gr2 full port

ASME three-piece titanium ball valve Gr1 Gr2 full port
