DIN 2503 Titanyum Plak Flanş PN40 Gr1 Gr2 Gr7

DIN 2503 Titanyum Levha Flanş PN40 Gr1 Gr2 Gr7

Bir DIN 2503 flanş, üzerinde delik ve cıvata dairesi bulunan düz bir diskten ibarettir. Yüzeyin arkasında bir göbek bulunmaz, bu nedenle parça titanyum levhadan kesilir, her iki tarafı işlenir, delinir ve işaretlenir. Bu, bir titanyum boruyu sonlandırmanın en ucuz yoludur ve PN40 hizmeti için levha kalınlığı artırılır. Hatın ılımlı sıcaklıkta çalıştığı ve borunun bağlantı noktasına yakın desteklendiği yerlerde, levha flanş, göbekli bir flanşla aynı işlevi, işleme süresinin çok daha azıyla yerine getirir.

Levha Flanş Nasıl Yapılır

Boşluk, tavlanmış titanyum levhadan su jeti veya plazma ile kesilir, delik ve dış çap tornalanır, her iki yüzey de 0,1 mm dahilinde düz ve paralel işlenir ve cıvata delikleri bir şablondan delinerek desenin deliğe göre eş merkezli kalması sağlanır. Parça levhadan başladığı için, tahıl yönü flanş düzleminde yer alır, bu da bükülmede yüklenen bir disk için doğru oryantasyondur. 60 mm kalınlığa kadar olan 1. ve 2. Sınıf levha normalde stokta bulundurulur, bu nedenle tek parçalar haftalar yerine günler içinde işlenebilir.

Levha Tasarımında Neden PN40 Belirtilir

PN40, göbek eklemek yerine cıvata sayısını ve levha kalınlığını artırır. Sonuç, rijit destekli bir hatta iyi, titreşimli veya termal olarak genleşen bir hatta ise kötü davranan sert, ağır bir disktir. Boru hattı analizi bağlantı noktasında bükülme gösterdiğinde, göbekli bir DIN 86030 flanş veya alın kaynak boynu daha iyi bir seçenektir; bağlantı bir desteğin üzerinde veya bir pompa kasasına dayandığında, levha flanşı yeterlidir ve değiştirilmesi daha ucuzdur.

Levha, Göbekli ve Kaynak Boynu Karşılaştırması

Sınıflar ve Yüzey Kaplaması

1. Sınıf, düşük basınçlı su ve sahada kaynak yapılacak hatlar için tercih edilir, çünkü daha yüksek sünekliği uyum hatalarını tolere eder. 2. Sınıf, çoğu kimyasal ve deniz suyu boru hattını 345 MPa minimum çekme mukavemeti ile kapsar. 7. Sınıf, asit hizmetini azaltmak için %0,12 ila %0,25 arasında paladyum ekler ve aynı hat hidroklorik asit veya sıcak klorür tuzlu su taşıdığında belirtilmesi gereken sınıftır. Yüzeyler, tam yüz contalar için düz veya spiral sargılı conta kullanıldığında 2 mm yükseltilmiş yüzey ile tedarik edilir; conta yırtılmadan kavrama yapması için kaplama 125 ila 250 AARH arasında tutulur.

Sipariş Notları

Boyutlar DN10'dan DN500'e kadar değişir, DN15'ten DN300'e kadar düzenli üretim olarak stoklanır ve daha büyük boyutlar sipariş üzerine yapılır. Her flanş sınıf, boyut, basınç sınıfı ve ısı numarası ile işaretlenir ve ısı numarası EN 10204 3.1 fabrika sertifikasına bağlanır. Flanş takıldıktan sonra yapılan kaynaklar için talep üzerine penetrant testi sunulur ve alıcı denetiminin cıvata dairesini yeniden ölçmesine gerek kalmaması için her partiyle birlikte DIN 2503'e göre bir boyut raporu eşlik eder.

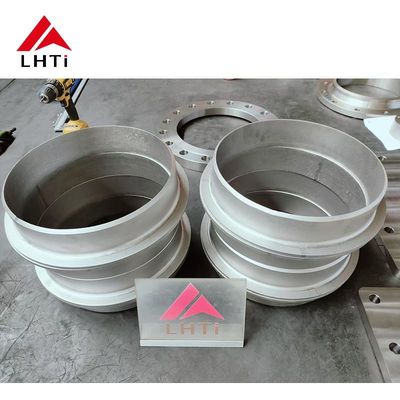

Ürün Resimleri
