EN 1092-1 Titanyum plaka flensleri PN5-PN25 Gr2 Gr5

EN 1092-1 Titanyum Flanş PN5-PN25 Gr2 Gr5

EN 1092-1 tip 01, Avrupa sisteminin yassı flanşıdır: boruya iki fileto kaynağı ile kaynaklanmış, delinmiş ve delinmiş düz bir disk. DIN yerine EN'e göre çalışan alıcılar, boru sınıfı, conta programı ve cıvata listesi zaten buna göre yazıldığı için bu tam tanıma ihtiyaç duyarlar. Basınç numarası çalışma basıncı değil bir sınıftır ve doğru okumak, saha denetimini geçecek bir flanş seçmenin ilk adımıdır.

PN Basınç Değil, Bir Sınıftır

Bir PN25 flanş sadece 25 bar olarak derecelendirilmez. İzin verilen basınç, EN 1092-1'deki malzeme grubunun derecelendirme tablosunu takip ederek sıcaklık yükseldikçe düşer ve ayrıca conta tipine ve yüzeye de bağlıdır. Ortam sıcaklığında, titanyumdaki bir PN16 flanş 16 barın oldukça üzerinde tutulacaktır; 200 C'de izin verilen değer belirgin şekilde düşer. Sıcak çalışan aşındırıcı bir hat için, derecelendirme tablosu 20 C yerine tasarım sıcaklığında kontrol edilmeli ve conta yüzeye ve cıvatalamaya uyacak şekilde seçilmelidir.

Basınç Sınıfları ve Test Basınçları

Yüzeyler ve Contalar

İki yüzey tipi üretilir: EN 1514-1'e göre yumuşak tam yüz contalar için düz yüz ve spiral sarım veya grafit contalar için yükseltilmiş yüz. Titanyum, yükseltilmiş yüzlü dökme demir flanşa, cıvatalar sıkıldığında demir çatlayacağı için düz yüzlü bir ara parça olmadan eşleştirilemez. Eşleşen flanş çelik veya paslanmaz çelik olduğunda, yalıtımlı bir conta seti, kovanlar ve rondelalar ile birlikte, ıslak hizmette titanyumdan çeliğe bağlantılarda olağan arıza modu olan cıvatalardaki galvanik korozyonu önler.

Aşındırıcı Hizmet Notları

Grade 2, deniz suyunu, hipokloriti, klorlu soğutma suyunu ve çoğu oksitleyici asidi koruma olmadan idare eder. Grade 5, flanşın yüksek basınçlı kimyasal enjeksiyon kızakları gibi kompakt ve güçlü olması gerektiğinde belirtilir ve saf derecelere göre daha keskin bir yüzey kalitesine işlenir. %0.12 ila %0.25 paladyum içeren Grade 7, indirgeyici asitler ve Grade 2'nin çukurlaşacağı sıcak klorür akışları için kullanılır. Üç dereceden hiçbiri yakındaki ekipman etrafındaki manyetik alanlardan etkilenmez ve hepsi sıfırın altındaki sıcaklıklarda sünek kalır.

Boyutsal Kontrol ve Teslimat

Flanşlar, sipariş edilen DN ve PN için EN 1092-1 boyut tablolarına göre işlenir, metrik cıvata desenine göre delinir ve tanım, derece ve ısı numarası ile işaretlenir. Boyutlar DN10'dan DN600'e kadar değişir, PN10 ve PN16 boyutları stokta bulunur ve PN5 ve PN25 sipariş üzerine yapılır. Her parti, boyutsal bir rapor ve bir EN 10204 3.1 sertifikası ile birlikte gönderilir ve siparişler, transit halindeyken conta yüzeyini korumak için kontrplak kasalarda yüz yüze paketlenir.

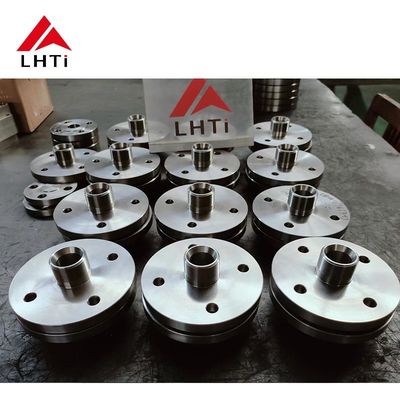

Ürün Resimleri
