ASTM B338 Yüksek Sıcaklık Titanyum Tüp Sınıf 9

Grade 9 Titanyum Boru ASTM B338 Yüksek Sıcaklık

Grade 9 veya Ti-3Al-2.5V, saf titanyum sıcakken zayıfladığı ancak tam Ti-6Al-4V alaşımının ince duvarlı boruya çekilmesinin zor olduğu için mevcuttur. Yüzde 3 alüminyum ve yüzde 2.5 vanadyum ilavesi, soğuk pilgerleme ve bükme için yeterli sünekliği korurken mukavemeti yaklaşık 620 MPa gerilime yükseltir. Bu boru, 10 mm ila 57 mm dış çapında ASTM B338'e göre dikişsizdir, hattın sıcak çalıştığı yerlerde servis için tavlanmıştır.

Grade 9'un Gr2 ve Gr5 Arasındaki Yeri

Grade 2, yaklaşık 345 MPa gerilme ve 275 MPa akma dayanımı, mükemmel süneklik ve korozyon direnci sunar. Grade 5, Ti-6Al-4V, 895 MPa gerilme ve 828 MPa akma dayanımına ulaşır ancak şekillendirilmesi zordur ve ince duvarlar için sıcak işlem gerektirir. Grade 9, yaklaşık 620 MPa gerilme ve 483 MPa akma dayanımı ile yüzde 15 uzama ile ortada yer alır, bu nedenle aynı duvarda Grade 2'nin yaklaşık iki katı basıncı taşıyabilir ve standart boru takımlarıyla hala soğuk çekilebilir, bükülebilir ve flanşlanabilir.

Boru Verileri

Isıya Dayanan Mukavemet

Titanyum, modülünü alüminyumdan daha yüksek bir sıcaklığa ve mukavemetini karşılaştırılabilir maliyetli çoğu paslanmaz çelik sınıfından daha yüksek bir sıcaklığa kadar korur. Grade 9 normalde sürekli hizmette yaklaşık 300 C'ye kadar kullanılır; bunun üzerinde sürünme, çekme mukavemeti yerine tasarım vakası haline gelir ve izin verilen gerilim, oda sıcaklığı veri sayfasından ziyade geçerli koddaki değerden alınmalıdır. Termal genleşme, paslanmaz çelikten daha düşük olan yaklaşık 9 µm/mK'dir, bu nedenle sıcak bir hat desteklerde daha az hareket eder ve flanşlı bağlantılara daha az gerilim uygular.

Titanyum ayrıca yalnızca sağlam bir oksit filmi mevcutken oksidasyona direnir. Havada film yaklaşık 600 C'ye kadar koruyucu kalır, ancak yüksek basınçlı oksijen veya hidrojen içeren akışlarda servis sınırları çok daha düşüktür ve akışkan yerine başlık sıcaklığına göre kontrol edilmelidir.

Dövme, Presleme ve Soğuk İşlem

Basınç hatları için borular genellikle uçların dövülmesi ve preslenmesi, ardından bağlantı detayının işlenmesiyle tamamlanır, böylece tane akışı kesmek yerine şekli takip eder. Soğuk çekilmiş boru, geçişler arasında tavlanır ve hatta titreşim veya termal döngü görecekse herhangi bir bükme veya flanşlamayı gerilim giderme izlemelidir. Kesme, çapak alma ve işaretleme, demiri yüzeye gömmekten kaçınmak için özel titanyum takımlarla yapılır.

Nerede Kullanılır

Havacılık hidrolik hatları klasik uygulamadır, burada bir Grade 9 borusu çeliğin ağırlığının bir kesri kadar 3000 psi taşır. Aynı boru, gösterge ve darbe hatlarında, açık deniz hidrolik sistemlerinde, tıbbi gaz manifoldlarında ve performans bisiklet kadrolarında ve Grade 2'nin basıncı tutmak için daha ağır bir duvara ihtiyaç duyacağı kimya tesislerinde de kullanılır.

Sipariş ve Paketleme

Dış çap, duvar, sınıf, tav ve test paketini belirtin, örneğin 25 mm x 1.5 mm Grade 9 ASTM B338 tavlanmış, girdap akımı testli, 6000 mm düz uzunluk. Boru, plastik kapaklı ahşap kasalarda sevk edilir ve her kasa, malzemenin teslim alındığında izlenebilmesi için ısı numarası ve fabrika sertifikası taşır.

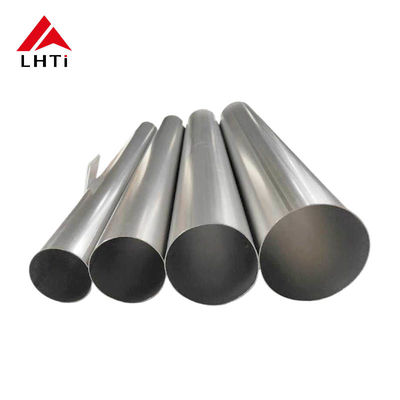

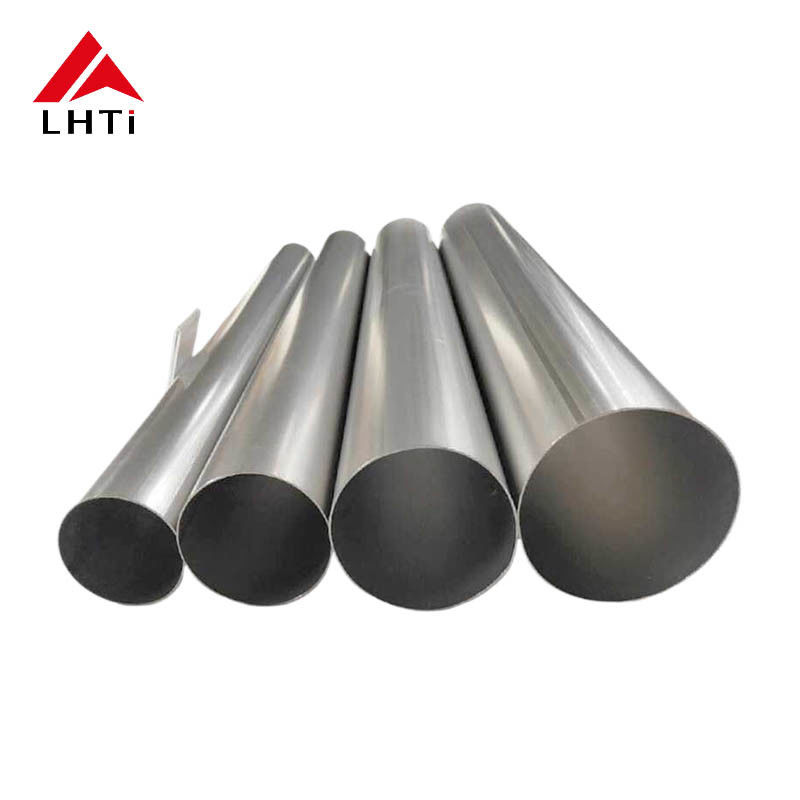

Ürün Resimleri
