Gr2 Titanyum Çubuk ASTM B265 Hafif Tasarım

Gr2 Titanyum Çubuk ASTM B265 Hafif Tasarım

Ağırlık, taşınması, hızlandırılması veya kaldırılması gereken her yerde bir maliyettir. ASTM B265'e göre Gr2 titanyum yuvarlak çubuk, çelik için 7,85 ve bakır alaşımları için yaklaşık 8,9'a karşılık 4,51 g/cm3 yoğunluğa sahiptir, bu nedenle ondan yapılmış bir bileşen, korozyon payı dikkate alınmadan önce çelikteki aynı bileşenden yaklaşık %43 daha hafiftir. Bu çubuklar tavlanmış durumda 3 mm ila 200 mm çap aralığında bulunur ve bu sayfa tasarrufun nereden geldiğini ve nereden gelmediğini açıklamaktadır.

Yoğunluk Farkının Değeri

Tablo, aynı görev için normalde kullanılan malzemeler arasında bir metre uzunluğunda 20 mm yuvarlak çubuğun kütlesini karşılaştırmaktadır. Rakam basit geometridir: kesit alanı çarpı yoğunluk. Tasarruf orantılıdır, bu nedenle 6 mm'lik bir bağlantı elemanı boşluğu ve 150 mm'lik bir mil için de geçerlidir.

Daha Hafif Otomatik Olarak Daha Sert Anlamına Gelmez

Gr2'nin elastik modülü yaklaşık 105 GPa'dır, bu da çeliğin yarısına yakındır. Aynı çapa sahip bir çubuk bu nedenle aynı yük altında yaklaşık iki kat daha fazla sapar ve aynı çapa sahip bir mil daha düşük bir bükülme ve burulma sertliğine sahiptir. Olağan cevap, sapma kabul edilebilir olana kadar çapı artırmaktır; titanyum birim hacim başına %43 daha hafif olduğundan, daha büyük titanyum kesiti hala çelik olandan daha hafiftir. Karşılaştırma tablosu, bir tasarımcının bu değişimi yapması için gereken sayıları göstermektedir.

Ağırlık Tasarrufunun Çarptığı Yer

Üç etki genellikle temel yoğunluk avantajına eklenir. Birincisi, titanyumun korozyon payına ihtiyacı yoktur, bu nedenle ıslak veya deniz parçası çelik eşdeğerinden daha ince bir duvarla tasarlanabilir. İkincisi, daha düşük kütle daha düşük atalet anlamına gelir, bu da dönen veya gidip gelen bir parçayı hızlandırmak için gereken torku ve gücü azaltır ve durma süresini kısaltır. Üçüncüsü, destekler, braketler ve kaldırma ekipmanları, bileşenin kendisi daha hafif hale geldiğinde küçülür ve bu ikincil tasarruf genellikle ilk kadar büyüktür.

Gr2'nin Doğru Seçim Olduğu Yer

Gr2, yaklaşık %99,2 titanyum, maksimum %0,25 oksijen ve maksimum %0,3 demir içeren ticari olarak saf titanyumdur. Klorürlerin, deniz suyunun, hipokloritin veya seyreltik oksitleyici asitlerin görüldüğü ağırlık açısından kritik parçalar için seçilir, çünkü bu sınıf bu ortamlara kaplama veya katodik koruma olmadan direnç gösterir. Argon altında standart TIG uygulamasıyla kaynak yapar ve kolayca şekillenir, bu da imal edilmiş braketler ve çerçeveler için uygundur. Benzer ağırlıkta daha fazla mukavemet gerektiğinde, Gr5 bir sonraki adımdır; maksimum şekillendirilebilirlik gerektiğinde, Gr1.

Tedarik Durumu ve Muayene

Çubuklar tavlanmış, soğuk çekilmiş veya taşlanmış olarak, taşlanmış stokta 0,005 mm'ye kadar çap toleransı ve HV200 civarında sertlik ile tedarik edilir. Her parti çekme testinden geçirilir ve kimya kontrolü yapılır ve basınçlı veya kaldırma bileşeni haline getirilecek çubuk için talep üzerine ultrasonik muayene mevcuttur. Sertifika, ısı numarasını, durumu ve ölçülen değerleri raporlar, böylece ağırlık hesaplaması belirli bir partiye bağlanabilir.

Sipariş ve Paketleme

Çap, uzunluk, durum, tolerans ve standarda göre teklif verilir, örneğin 30 mm Gr2 ASTM B265 tavlanmış, taşlanmış h9, 3000 mm. Çubuklar, kaplamayı korumak için separatörlü kontrplak kutulara paketlenir, sınıf, ısı numarası ve boyut ile işaretlenir ve fabrika sertifikası ile sevk edilir.

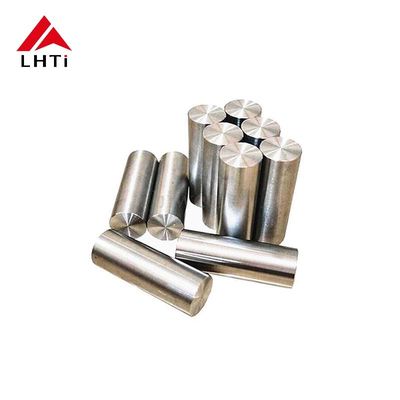

Ürün Resimleri
