Hafif Titanyum Tüp Ağırlığı vs Çelik Tablosu

Hafif Titanyum Boru Ağırlığı Çelik Tablosu

Titanyum boruyu karşılayan iki özellik vardır ve başka hiçbir şey bunu yapmaz. Birincisi yoğunluktur: çelik için 7.85'e karşı santimetreküp başına 4.51 gram, bu nedenle titanyumdan aynı boru yarı ağırlığından biraz daha az gelir. İkincisi, titanyumun deniz suyu, tuzlu su veya ıslak klor içinde çukurlaşmamasıdır, bu da kaplama, inhibitör ve duvarda korozyon payı olmaması anlamına gelir. Bunları bir araya getirdiğinizde, bir hat paslanmaz eşdeğerinden hem daha hafif hem de daha ince duvarlı olabilir. Bu borular Gr1 ve Gr2, 9.52 mm ila 38.1 mm dış çapında, makara veya düz uzunlukta, deniz, kimya, havacılık ve cihaz görevleri için.

Hafif Boru Verileri

Metre Başına Ağırlık Diğer Malzemelere Karşı

Karşılaştırma kasıtlı olarak aynı boyutta yapılır, çünkü bir hat bu şekilde belirtilir. 25 x 1.2 mm'lik bir titanyum boru metre başına yaklaşık 0.041 kg, 316L'deki aynı boru ise yaklaşık 0.072 kg ağırlığındadır, bu da yaklaşık %43'lük bir tasarruf sağlar. 9.52 x 0.5 mm'lik küçük bir cihaz hattında rakamlar metre başına 0.006 kg ve 0.011 kg'dır. Deniz egzozu veya yüzlerce metrenin söz konusu olduğu bir açık deniz iskelesinde, tasarruf borunun kendisinin yanı sıra destek çeliğinde de kendini gösterir.

Farkın Sadece Ağırlık Olmadığı Yer

Titanyum, molibden alaşımlı olmaktan ziyade kararlı bir oksit filmi oluşturarak klorürlere direnir, bu nedenle deniz suyunda ortam sıcaklığında çukurlaşmaz ve 316L'yi pahalı yapan ve hala ılık tuzlu suda marjinal hale getiren altı adet molibden gerektirmez. Ayrıca deniz sistemlerini temiz tutmak için kullanılan klorlu suya karşı da bağışıktır, bu da bakır nikel ve paslanmazın her ikisinin de acı çektiği yerdir. Saygı duyulacak tek sınır, Gr2 yerine Gr7'nin doğru sınıf olduğu sıcak konsantre klorürdür.

Özgül Mukavemet ve Titreşim

Çekme dayanımını yoğunluğa bölmek, titanyuma kilogram başına yaklaşık 76 kN m verirken 316L için yaklaşık 25 verir, bu nedenle ince duvarlı titanyum boru, daha ağır bir paslanmaz hattı çatlatacak titreşime dayanır. Daha hafif bir boru ayrıca bir hattın doğal frekansını yükseltir, onu pompa ve motor harmoniklerinden uzaklaştırır ve askılar ile onları taşıyan yapı üzerindeki yükü azaltır. Uçak hidrolik ve cihaz hatları için bu iki etki, korozyon direnci kadar önemlidir.

Ağırlık ve Korozyonun Buluştuğu Yer

Her iki özelliği aynı anda belirten uygulamalar tasarlanacak olanlardır. Deniz suyu soğutma ve tuzdan arındırma başlıkları, ısı transferini sağlamak için yeterince ince bir duvarda klorür direncine ihtiyaç duyar. Açık deniz ve gemi egzoz ve scrubber hatları, su hattının üzerinde düşük ağırlık gerektirir. Kimyasal dozaj ve klor hatları, korozyon payı gerektirmeyen bir malzeme gerektirir. Havacılık hidrolik ve tıbbi cihaz boruları, basınç kapasitesinden daha çok küçük çap, sıkı tolerans ve temiz iç çap gerektirir.

İlk Maliyet Yaşam Döngüsüne Karşı

Titanyum, paslanmaz çelikten kilogram başına daha pahalıdır ve metrekare başına daha az gerektirildiği için sayıdan daha azdır. Dava, hattın ömrü boyunca yapılır: yenilenecek kaplama yok, dozlanacak inhibitör yok, duvara eklenecek korozyon payı yok ve hizmet ömrü genellikle borudan ziyade bağlantı elemanları tarafından belirlenir. Bir hat, çukurlaşma nedeniyle birkaç yılda bir değiştirildiğinde, titanyum versiyonu genellikle ikinci değişimde daha ucuzdur.

Hafif Boru Siparişi

Dış çap, duvar, sınıf, uzunluk ve test ile teklif verin, örneğin 25.4 mm OD, 1.2 mm duvar, Gr2, 6 m düz, tavlanmış, girdap akımı test edilmiş. Ağırlık sürücü olduğunda, değirmenin tutabileceği duvar toleransını sorun, çünkü ince bir boruda yüzde onluk bir duvar, tasarrufun ölçülebilir bir kısmını geri verir ve klor seviyeleri yüksekse, örneğin Gr2 yerine Gr7'nin teklif edilebilmesi için bunu belirtin.

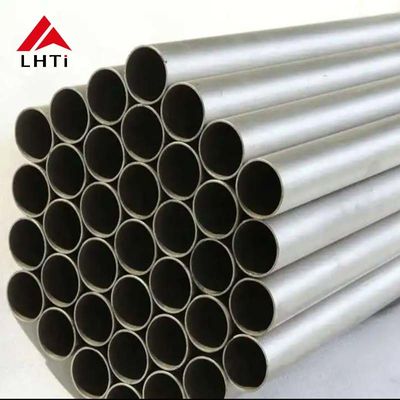

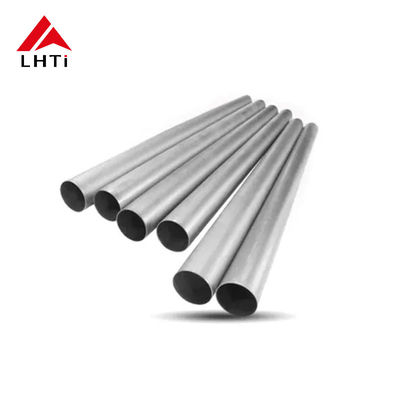

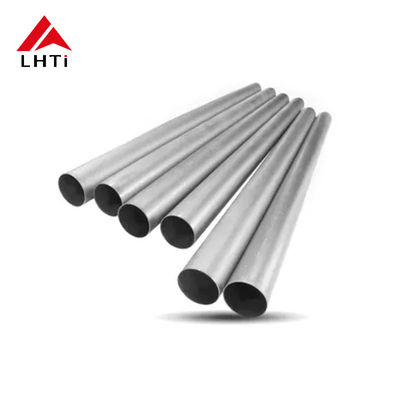

Ürün Resimleri
