Yüksek gerginlik ağır görev için Gr2 Saf Titanyum tüpü

Yüksek Stresli Ağır Hizmet Tipi Gr2 Saf Titanyum Boru

Ağır hizmet hattında, duvar kalınlığı korozyon için seçilmez, çünkü titanyum çok daha ince bir duvarı bile hayatta tutacaktır. Basınç, titreşim ve borunun takılırken, kelepçelenirken ve ara sıra vurulduğunda aldığı hasar için seçilir. Bu, kalite seçimini ve duvar hesaplamasını gerçekten önemli olan iki karar haline getirir ve Gr1, Gr2 ve Gr5 arasındaki farkı fiyat yerine akma dayanımı sorusu haline getirir. Bu sayfa Gr2 referansıdır: kalitenin neyi garanti ettiği, yayınlanan 800 MPa rakamının aslında nereye ait olduğu ve çalışma basıncı için bir duvarın nasıl boyutlandırılacağı.

Gr2 Boru Verileri

Grade 2 Neyi Garanti Eder

Gr2, kontrollü ara madde içeriğine sahip ticari olarak saf titanyumdur: oksijen yüzde 0,25'e kadar, demir yüzde 0,30'a kadar, karbon yüzde 0,10'a kadar, nitrojen yüzde 0,03'e kadar ve hidrojen yüzde 0,015'e kadar. Bu sınırlar onu daha yumuşak ve daha şekillendirilebilir olan Gr1'den ayırır ve ayrıca mukavemeti ısıdan ısıya tekrarlanabilir hale getiren de bunlardır. Hidrojenin kendi başına belirtilmesi gerekir: limitin üzerinde, boruyu gevrek hale getiren hidrürler oluşturur, bu nedenle ıslak klorür veya katodik koruma hizmeti için bir Gr2 boru, sertifika üzerinde hidrojen rakamı belirtilerek sipariş edilmelidir, varsayılarak değil.

800 MPa Gerçekten Nereye Ait

Gr1240 / 170Derin çekilmiş ve genişletilmiş parçalar, en yüksek şekillendirilebilirlikGr2345 / 275Genel işlem, deniz ve basınç borusuGr5 Ti-6Al-4V895 / 828800 MPa'nın gerçek bir gereklilik olduğu yüksek stresli parçalarGr7 Ti-0.2Pd345 / 275Azaltılmış asit için paladyum ile Gr2 mukavemetiGr9 Ti-3Al-2.5V620 / 483Daha yüksek mukavemetin gerektiği hidrolik boruGr12440 / 330Mo ve Ni içeren, asitte daha yüksek mukavemet

Bu sayfadaki verilerde yer alan 800 MPa akma rakamı Gr2'ye değil, Gr5'e aittir. Bir Gr2 borusu bu seviyede sertifikalandırılamaz ve bunun gücüne dayanarak sipariş veren bir alıcı denetimde hayal kırıklığına uğrayacaktır, bu nedenle yukarıdaki kalite tablosu seçim için dürüst bir temeldir. 800 MPa'nın gerçekten gerektiği yerlerde cevap Gr5 veya soğuk işlenmiş ve gerilim giderilmiş bir Gr9'dur ve çizimde bu belirtilmelidir.

Duvarı Basınç İçin Boyutlandırma

İnce duvarlı bir boru için çevresel gerilim, basınç çarpı çap bölü iki duvar olduğundan, çalışma basıncı, izin verilen gerilimin iki katı çarpı duvar bölü dış çaptır. 138 MPa'lık bir izin verilen değerle, Gr2 akma dayanımının yarısı, 2 mm duvarlı 25,4 mm'lik bir boru yaklaşık 22 MPa'ya ve 3 mm duvarlı aynı boru yaklaşık 33 MPa'ya denk gelir. Bu rakamlar gösterge niteliğindedir ve korozyon payını, sıcaklık düşürmeyi ve eklem verimliliğini hariç tutar, bu nedenle hesaplama bir katalog sayfasından alınmak yerine tasarım koduna karşı doğrulanır.

Yüksek Stres Genellikle Yorgunluktur

Ağır hizmet uygulamasında arızalanan bir boru nadiren patlar. Bir kelepçede, bir büküm teğetinde veya bir kaynakta, birkaç milyon döngü titreşim veya basınç salınımından sonra çatlar. Bunu üç şey kontrol eder: yüzey durumu, çünkü boyuna bir çizik veya bir taşlama izi bir çatlak başlatıcıdır; büküm kalitesi, çünkü bükümün dışındaki incelme ve ovalleşme yerel gerilimi artırır; ve destek aralığı, çünkü çok uzun bir açıklık borunun rezonansa girmesine izin verir. Gr2'nin havada kullanışlı bir yorulma sınırı vardır, ancak çentiklere duyarlıdır, bu nedenle dağlanmış veya cilalanmış bir yüzey, titreşen bir hatta fazladan bir milimetre duvar kadar değerlidir.

Bobin, Düz ve Bükme

Gr2 bobin borusu, sahada bükülüp kesilebilmesi için tavlanmış olarak tedarik edilir ve tavlanmış durumda yaklaşık üç katı çapa sahip bir merkez hattı yarıçapına kadar bükülür. Soğuk bükme dış duvarı işler: kesit incelir, iç kısım ovalleşir ve sertlik artar. Basınç hattı için büküm daha sonra gerilim giderilir ve büküm yarıçapı, incelme sınırı ve ovalleşme sınırı atölyeye bırakılmak yerine çizime yazılır. Bir hatta birçok büküm varsa, tek parça halinde bobinden bükmek, aksi takdirde yorulma yerleri olacak kaynaklı eklemleri ortadan kaldırır.

Gr2 Boru Siparişi

Dış çap, duvar, kalite, form, uzunluk ve test ile teklif verin, örneğin 25,4 mm OD, 2 mm duvar, Gr2, dikişsiz, tavlanmış ve dağlanmış, 6000 mm düz, tasarım basıncının 1,5 katı hidro testli, EN 10204 3.1'e göre sertifika. Sadece boyutu değil, tasarım basıncını ve sıcaklığını belirtin, böylece sipariş verilmeden önce duvar kontrol edilebilir ve borunun bükülüp bükülmeyeceğini belirtin, çünkü bu tavlanmış veya gerilim giderilmiş olarak tedarik edilip edilmeyeceğini ve uçların nasıl kapatılacağını belirler.

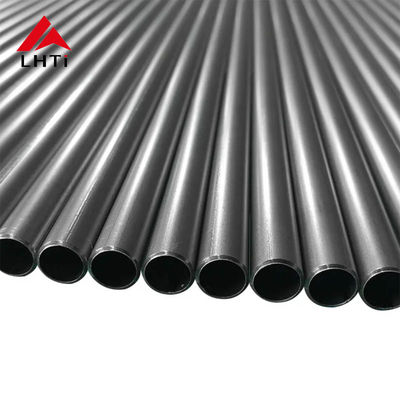

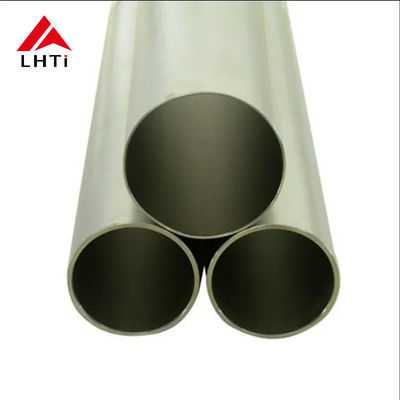

Ürün Resimleri
