Gr5 Titanyum Alaşımlı Kalın Duvarlı Hassas Tüp

Gr5 Titanyum Alaşım Kalın Duvar Hassas Tüp

Gr5 veya Ti-6Al-4V, yük taşıyan titanyum sınıfıdır. Tavlama sonrası yaklaşık 895 MPa çekme ve 828 MPa akma dayanımına ulaşır, bu da Gr2'nin yaklaşık iki buçuk katıdır ve bu mukavemeti 400 santigrat dereceye kadar korur. Bu mukavemetin bedeli, alaşımın şekillendirilmesinin daha zor, kaynak yapılmasının daha zor ve kötü bir yüzeye karşı çok daha az affedici olmasıdır, bu nedenle bir Gr5 tüp tonaj yerine hassasiyetle satın alınır. Bu sayfa, kalın duvar aralığını, gerçekten elde edilebilen toleransları ve tüp kabul edilmeden önce üzerinde anlaşılması gereken muayeneyi kapsamaktadır.

Gr5 Hassas Tüp Verileri

Tutulabilen Toleranslar

Dış çap0.05 mm ila 30 mm, 0.10 mm üzeriMikrometre, bölüm başına üç pozisyonDuvarNominalin yüzde 10'uUltrasonik duvar ölçümü boyuncaUzunluk boyuncaDüzlükMetre başına 1 mmDüz plaka üzerinde göstergeOvaliteDış çapın yüzde 1'iHer uçta iki eksenli ölçümEşmerkezlilikDuvarın yüzde 10'uDört kadranlı duvar taramasıYüzey pürüzlülüğüRa 0.8 mikrometre cilalıKarşılaştırıcı veya profilometreUzunlukartı veya eksi 1 mmŞerit veya lazer, uçlar 0.5 dereceye kadar kare

Bunlar, hassas bir tüpü ticari bir tüpten ayıran sayılardır ve birbirleriyle etkileşimde bulundukları için bir paket olarak belirtilirler. Yüzde 10 duvar toleransına çekilmiş bir tüp, başlangıçta eşmerkezli değilse, düzleştirme sırasında metre başına 1 mm düzlüğü koruyamaz ve Ra 0.8'de cilalı bir yüzey, ovalite aynı işlemde açılırsa boşa harcanır. Bir çizim tablodan daha sıkı bir tolerans gerektirdiğinde, cevap genellikle daha iyi çekilmiş bir tüp istemek yerine daha ağır bir tüpten işlemek olur, çünkü çizim maliyeti tolerans düştükçe daha hızlı artar.

Neden Kalın Duvar Muayeneyi Değiştirir

Girdap akımı testi, ince duvarlı ısı değiştirici tüp için standart yöntemdir ve duvar büyüdükçe hassasiyetini kaybeder: 60 mm'lik bir tüpte 6 mm'lik bir duvar, geleneksel bir girdap akımı bobininin güvenilir bir şekilde çözdüğünün ötesindedir. Bu nedenle kalın duvar Gr5 tüp, boyuna ve enine kusurlar için ultrasonik test ile muayene edilir, referans çentikleri satın alma siparişinde kararlaştırılır ve duvar kalınlığının kendisi uçlardaki mikrometre ile kontrol edilmek yerine ultrasonik olarak haritalanır. Basınçlı bir parça için hidrostatik test eklenir ve havacılık parçası için sertifika, ısı numarası ve fabrika test raporu ile birlikte verilir.

Gr5'in Şekillendirilmesi ve İşlenmesi

Gr5 iş sertleşir ve geri yaylanır. Soğuk bükme, Gr2'den daha büyük bir yarıçap ve daha fazla aşırı bükme gerektirir ve alaşım servis sırasında dış yüzeyde çatlayacağından, bükme sonrasında gerilim giderilir. Titanyum ısıyı zayıf ilettiği ve donuk bir kenarın kesimi yüzey tabakasına zarar veren bir ısı kaynağına dönüştürdüğü için, işleme keskin, kaplamalı takımlarla, düşük kesme hızı ve bol soğutucu ile yapılır. Duvar ince olduğunda dişler ve oluklar haddelenmek yerine kesilir ve alaşım yüksek sıcaklıkta oksijen ve nitrojen aldığında ve eklem kırılgan hale geldiğinde, herhangi bir kaynak inert bir odada veya tam argon kaplaması ile yapılır.

Gr5 Tüp Nerede Kullanılır

Kalın duvar aralığı, hidrolik aktüatör hatlarına, iniş takımlarına ve uçuş kontrol bileşenlerine, yüksek basınçlı gaz sistemlerine, otoklav ve basınçlı kap içlerine ve Gr2 tüpün kullanışlı olamayacak kadar ağır bir duvara ihtiyaç duyacağı makine parçalarına girer. Her durumda, kesitin alüminyum ve çeliğin ya çok zayıf ya da çok ağır olduğu bir sıcaklıkta veya basınçta yük taşıması gerektiği ve tertibatın kaplama olmadan kaynaklanabileceği veya işlenebileceği için tüp seçilir. Deniz suyu soğutucusu veya kimyasal hat için doğru sınıf değildir, bu durumda Gr2 veya Gr7 daha düşük bir maliyetle daha uzun ömürlü olacaktır.

Hassas Gr5 Tüp Siparişi

Sınıf, dış çap, duvar, tolerans sınıfı, düzlük, yüzey kalitesi, uzunluk ve muayeneyi belirtin, örneğin 50 mm OD, 5 mm duvar, Gr5 tavlanmış, OD toleransı 0.05 mm, düzlük 1 mm/metre, cilalı Ra 0.8, kararlaştırılan çentik standardına göre ultrasonik test, 1000 mm, uçlar kare ve çapakları alınmış. Tüpün neye işleneceğini söyleyin, çünkü stok payı ve sertifikalı test uzunluğunun konumu bitmiş parçadan türetilir ve kaynaklanıp kaynaklanmayacağını söyleyin, çünkü bu ara sınırlar ve teslimat koşulları belirler.

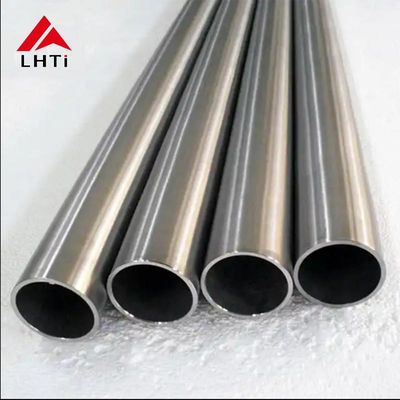

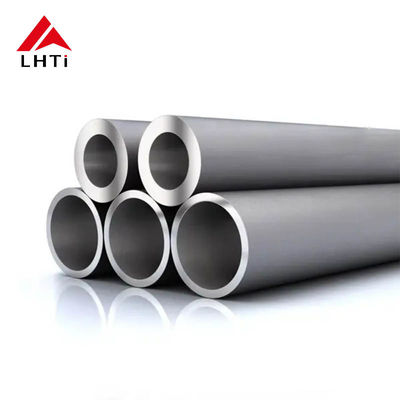

Ürün Resimleri
