Kimyasal Ortamlar İçin Titanyum Flanş Sınıfı Seçimi

Kimyasal Ortam İçin Titanyum Flanş Sınıfı Seçimi

Bir kimya tesisindeki titanyum flanş nadiren yüzün ortasında arızalanır. Flanş ile conta arasındaki dar boşlukta, sıvının durağan kaldığı, oksijenin tüketildiği ve klorürlerin yoğunlaştığı yerde arızalanır. Titanyum, akan ortama herhangi bir paslanmaz çelik sınıfından daha iyi direnç gösterir, ancak sınıfın kimyaya uyması ve derz, yarığın temiz kalacak şekilde inşa edilmesi gerekir. Bu flanşlar Gr1, Gr2, Gr5 ve Gr7, ANSI B16.5 ve GB/T 9112, DN 15 ila 600, kaynak boyunlu, geçme, kör ve özel altıgen veya düz şekillerde çizime göre işlenmiş olarak bulunur.

Ortamın Belirlediği

İlk soru, asidin oksitleyici mi yoksa indirgeyici mi olduğudur. Titanyum ince bir oksit filmine dayanır ve nitrik asit veya ıslak klor gibi oksitleyici ortamlar, filmi saldırmadan önce daha hızlı yeniden oluşturur. Hidroklorik veya seyreltik sülfürik asit gibi indirgeyici asitler filmi sıyırır ve orada Gr7'deki paladyum katkısı veya Gr12'deki molibden ve nikel, yüzeyi pasif tutan şeydir. Bunu yanlış yapmak, kimyasal görev flanş seçimindeki en yaygın ve en pahalı hatadır.

Ortamdan Sınıfa Rehber

Tablo bir başlangıç noktasıdır, korozyon tablosu değildir. Konsantrasyon, sıcaklık, havalandırma ve florürlerin veya serbest klorun varlığı sınırları kaydırır ve bir görevin sınıra yakın oturduğu yerde dürüst cevap, bir sınıf tahmini yerine bir kupon testidir.

Yüzey Kaplaması ve Conta Seçimi

Conta iki iş yapar ve sadece biri sızdırmazlık sağlamaktır. Ayrıca yarığın ne kadar sıkı olduğunu ve ne kadar klorürün orada yoğunlaşabileceğini belirler. Grafit veya PTFE dolgulu spiral sarımlı conta, kimyasal görev için genel cevaptır; PTFE zarflı, yüksek saflık ve daha düşük basınç için uygundur; sıkıştırılmış lifli levha, titanyumun işlem tarafı yerine deniz suyu tarafı için seçildiği su ve yardımcı hatlar içindir.

Neden Yarığın Ömrü Belirlediği

Titanyum, ortam sıcaklığında nötr klorürler tarafından saldırıya uğramaz, bu nedenle 316L'nin yapmadığı deniz suyunda hayatta kalır. Conta yarığının içinde kimya farklıdır: sıvı durgundur, oksijen tüketilir, pH düşer ve klorür yoğunlaşır. Yaklaşık 70 ila 80 C'nin üzerinde bu kombinasyon, Gr2'de bile yarığın korozyonunu başlatabilir. Pratik savunmalar, pürüzsüz bir yüzey kaplaması, geniş bir ölü alan bırakmayan bir conta, agresif görevde tam yüzeyli veya sınırlı contalar ve sıcaklığın düşürülemeyeceği yerlerde Gr7'dir.

Cıvatalama ve Galvanik Kuplaj

Titanyum, galvanik seride üst sıralarda yer alır, bu nedenle katottur ve etrafındaki çelik anot olur. Titanyum flanştan geçen çelik cıvatalar, çelik flanştan geçen aynı cıvatalardan daha hızlı aşınır ve rondelalar ile destek çeliği de aynı şekilde etkilenir. İzole edici kılıflar ve rondelalar, boyalı veya kaplamalı bir cıvata yüzeyi veya yapışmayı önleyici bileşikli titanyum cıvatalar işe yarar; işe yaramayan, malzemeleri karıştırmak ve umut etmektir. Titanyum cıvatalar titanyum dişlerde kötü yapışır, bu nedenle yağlayıcı isteğe bağlı değildir.

Flanşı Aşırı Yüklemeden Cıvatalama

Ön yükleme anahtardan değil, contadan ayarlanır. Gerekli cıvata kuvveti, conta oturma gerilimi çarpı conta alanı artı çalışma yüküdür ve tork, yağlanmış dişler için K'nın yaklaşık 0.20 olduğu T eşittir K çarpı F çarpı d ilişkisini izler. Bu nedenle 60 kN'deki bir M20 cıvata, üç geçişte yıldız deseninde yaklaşık 240 Nm ister. Titanyumun çeliğe göre modülü daha düşüktür, yaklaşık 110 GPa'ya karşılık 207, bu nedenle aynı cıvata yükü daha fazla cıvata esnemesi üretir ve montaj gevşemeye ve termal döngüye daha duyarlıdır.

Altıgen, Düz ve Özel Şekiller

Her derz standart kaynak boyunlu değildir. Altıgen flanşlar, bir vana gövdesi, bir gözetleme camı veya bir alet bağlantısı üzerinde anahtar düzlüğünün gerektiği yerlerde kullanılır ve düz veya dikdörtgen flanşlar ekipman nozullarında, tanklarda ve kanallarda görünür. Bunlar levhadan veya dövme bir halkadan işlenir, standart bir tablo yerine çizime göre kontrol edilir ve levha rotası, kalınlık boyunca tane akışı dövme bir göbekten daha zayıf olduğu için normalde daha düşük sınıflar ve daha ince kesitlerle sınırlıdır. Derzin döngü gördüğü veya yüksek sınıf derecelendirmeleri olduğu yerlerde, işlenmesi daha pahalı olsa bile dövme şekil daha güvenli bir cevaptır.

Sıcaklık ve Basınç Gerçeği

Bu flanşlar için yayınlanan çalışma aralığı eksi 60 ila 250 C'dir. Titanyum, Gr2'de yaklaşık 300 C'ye ve Gr5'te yaklaşık 400 C'ye kadar faydalı mukavemetini korur ve bunun üzerinde sürünme, akma yerine tasarım durumu haline gelir. Basınç sınıfı, flanşın kendisi kadar conta ve cıvatalamayı da takip eder, bu nedenle spiral sarımlı conta ile bir Sınıf 150 derzi, lifli levha ile aynı dökümle aynı yapı değildir ve montaj derecesi ikisinin daha düşüğüdür.

Muayene ve Kayıtlar

Her ısı, Gr2'nin Gr7 yerine ikame edilmediğinden emin olmak için PMI tarafından kontrol edilir ve sızdırmazlık yüzeyindeki bir lap veya alet izi bir sızıntı yolu olduğu için yüzeyler işlendikten sonra PT ile incelenir. UT, daha kalın kesitlerde ve dövme göbeklerde kullanılır. Boyutsal rapor, yüzey kaplamasını, kareliği, cıvata deliği aralığını ve kalınlığını kapsar ve EN 10204'e göre bir 3.1 sertifikası, flanşı ısı numarasına bağlar. Bir kimya tesisi için bu belgeler genellikle flanşın mal kabulde kabul edilmesinin nedenidir.

Kimyasal Görev Flanşı Siparişi

Tek bir boyuttan ziyade hat listesini gönderin: standart ve boyut, sınıf veya PN, yüzey tipi, sınıf, conta tipi, cıvata malzemesi ve ortamı konsantrasyonu ve sıcaklığı ile birlikte. Kaplamayı, testi ve belge paketini ekleyin. Ortam indirgeyici bir asit ise, sorğu aşamasında belirtin, çünkü hidroklorik hat için Gr2 teklif etmek ucuz bir flanş ve pahalı bir kapanmadır.

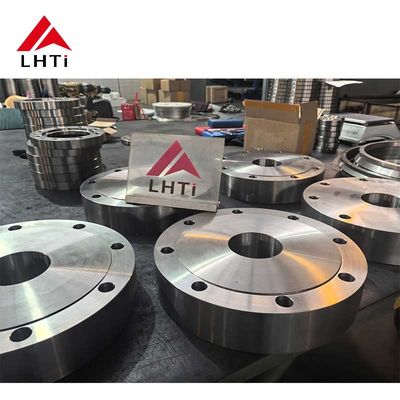

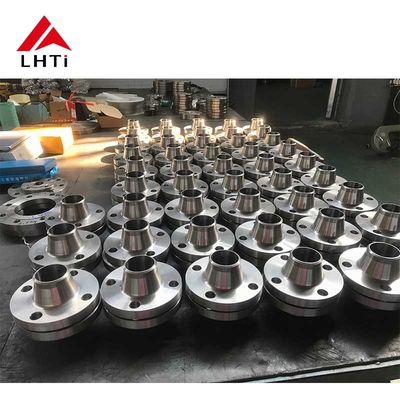

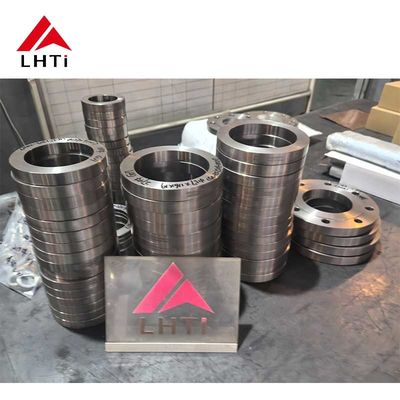

Ürün Resimleri
