Gr1 Gr2 Gr5 ve Gr7'deki titanyum çubuğu karşılaştırma

Gr1 Gr2 Gr5 ve Gr7'deki titanyum çubuğu karşılaştırma

Dört sınıf, bir değirmenden çıkan titanyum çubuğunun çoğunu kaplar: Düktillik için Gr1, genel amaçlı iş atı olarak Gr2, güç için Gr5 ve asitleri azaltmak için Gr7.Farklı bir şekilde çalıştırıyorlar.Bu sayfada, aralarındaki farkı, 9,52 ve 50 mm çapı arasındaki çubuğun nasıl sağlandığını,ve bir satın alma siparişinde ne yazılması gerektiği, böylece gelen çubuk tasarımın ihtiyaç duyduğu çubuk olur.

Dört Sınıf Birbirinin Yanında

Gr2 ve Gr5 arasındaki dayanıklılık farkı küçük bir adım değildir. Gr5 yoğunluğu hala kübik santimetre başına 4,43 gram ile 895 MPa'ya ulaşır.Bu yüzden her kilonun sayıldığı uygulamalarda çelik yerine geçer., ancak daha düşük esneklikle ve kontrol edilmesi gereken bir ısı işleme adımı ile bu dayanıklılığı ödüyor.ve fark katalog numarasında değil, şekillendirme ve kaynakta görülür..

Bar Nedir ve Nasıl Yapılır?

Çubuklar, düz uzunluklarda veya boyutlarına göre kesilmiş, yuvarlak, kare ve altıgen kesimleri kaplar ve aynı değirmen aynı ısıtmalardan bileti ve tel de üretir.Başlangıç malzemesi bir vakum yayı veya elektron ışını erimiş ingotGr5 işleme sonucunda ısı ile tedavi edilir.Ve ısı tedavisi döngüsü, alaşımın dayanıklılığını veren alfa beta yapısını geliştirir..

Bu ürün için çap aralığı 9,52 ila 50 mm'dir. Altındaki çubuk genellikle tel çubuğundan çekilir veya öğütülür; üzerinde ise yuvarlanır veya dövülür.Uzunluk normalde bölümüne bağlı olarak 1000 ila 6000 mm'dir., ve uçları kare kesilmiş ve çemberlenmiş, böylece çubuk el sargılama olmadan bir torna aleti içine girebilir.

Dayanıklılık, düzlük ve stok durumu

Eksi ya da eksi beş binde bir inç, bir çubukla karşılaştırılana kadar cömertce geliyor.ve uzunluk boyunca birkaç noktada ölçülür, çünkü yumurtalık ve koniklik nominal boyut kadar önemlidir. Sonlarında yuvarlak ve ortasında oval olan bir çubuk, koşuşturma boyunca değişen parçalar üretir.

Yüzey ve Kirlenme

Sıcak çalıştırma, sert, kırılgan ve yorgunluk bölümünde işe yaramaz olan, oksijenle zenginleştirilmiş bir katman, alfa kabuk bırakır.ve çıkarılan derinlik sertifikada belirtilmiştir.- Turşu yüzeyi mat gri ve çoğu işleme uygun;Çubuk tıbbi bir cihaza girdiğinde veya bitmiş parça tamamen işlenmeyecekse, öğütülmüş veya cilalanmış bir yüzey kullanılır..

Daha önce çelik için kullanılan bir makineyle kesilen veya çelik tel fırçasıyla fırçalanan bir çubuk, yüzeyinde serbest demir taşır.Ve bu demir ıslak bir ortamda paslanır ve titanyumun başarısızlığına benziyor.Ayrı aletler, asit temizliği ve feroksille son bir kontrol veya benzer bir test, kritik parçalar için standart bir uygulamadır.

İşleme ve kaynak notları

Titanyum, sıcaklığı kötü şekilde iletir, çelik için yaklaşık 50'ye karşı metre başına 22 watt, bu yüzden kesim ısısı kenarda kalır.Beslemeler iş katman sertleşmiş dışarı kalmak için yeterince yüksekGr5 çalışması Gr2'den daha sertleşir ve daha katı bir kurulum gerektirir ve her iki sınıf da sıkıcı bir alet üzerinde kalır, bu nedenle sürtünmeye başlamadan önce kenar değiştirilir.

Titanyum çubuğunun kaynaklanması, eklem ve kökü temizlenmiş argon altında yapılır, çünkü metal yaklaşık 400 C'nin üzerinde oksijen ve azotu emer ve elde edilen kaynak kırılgandır.Doldurucu sınıfına uygun., ara sıcaklık düşük tutulur ve bitmiş kaynak turşulanır. Çubuk sadece kesildiğinde ve delindiğinde bunların hiçbiri geçerli değildir,Ama bir üretim çiziminden önce bilmek gerekir bir titanyum parçası çelik gibi kaynaklanabilir varsayar.

1668 C'de erime noktası, kaynakın dar bir ısı etkilenen bölgeye sahip yerel bir süreç olması için yeterince yüksektir.ve düşük ısı iletkenliği, bölgenin aynı çelik kaynaktan daha uzun süre sıcak kalması anlamına gelir.Her iki durum da, işyerinde karar vermek yerine, sınırlı bir prosedürün gerekliliğini ortaya koyar.

Her Sınıfın Kullanıldığı Yerler

Gr1 işlem yerine şekillenen bileşenlere gider: derin çekilmiş parçalar, kaynaklı kimyasal ekipmanlar, kriyojenik donanımlar ve çatlamadan soğuk bükülmesi gereken parçalar.Gr2 en çok parçaya ayrılır.Deniz donanımları ve enstrüman gövdeleri için sabitleyici maddeler ve şaftlardan, çünkü iyi bir şekilde işlenir ve kaplama olmadan kloridlere dayanır.Gr5 kilo başına gücün tasarımı belirlediği her şeye giriyor.: uçak gövdesi armatürleri, yüksek dayanıklılıklı bağlayıcılar, cerrahi aletler ve motor sporları bileşenleri. Gr7 hidrohlorik veya seyreltilmiş sülfürik asit gören kimyasal tesislerin iç kısımlarına girer.Palladium eklenmesi yüzeyi pasif tutar.

Denetim ve Belgeler

Her bir ısı kimyasal ve mekanik özellikleri için test edilir ve sonuçlar, titanyum çubuk için ASTM B348 veya geçerli olduğu takdirde eşdeğer havacılık spesifikasyonuna göre rapor edilir.PMI bitmiş çubuğun kalitesini doğruladı, UT, havacılık ve ağır bölümler için kullanılır ve yüzey, turşulamadan sonra incelenir.Boyut raporu ve çubuğunda damgalanmış ısı numarası minimum pakettir.; tıbbi ve havacılık siparişleri genellikle bir tahıl yapısı raporu ve tam bir izlenebilirlik kaydı ekler.

Titanyum çubuk siparişi

Tam bir soruşturmada sınıf, kesim ve çap, tolerans, durum, yüzey, uzunluk ve denetim belirlenir: örneğin Gr5 titanyum çubuk, 25 mm yuvarlak, artı veya eksi 0.005 inç, kızartılmış, öğütülmüş, 3000 mm uzunluklar, UT testi, 3.1 sertifikası.Çünkü testi yöneten özellik genellikle fabrikada standart yerine müşteri özellikleri., ve bitmiş bir çubuğu tekrar test etmektense, fiyatlandırmada kabul etmek daha ucuz.

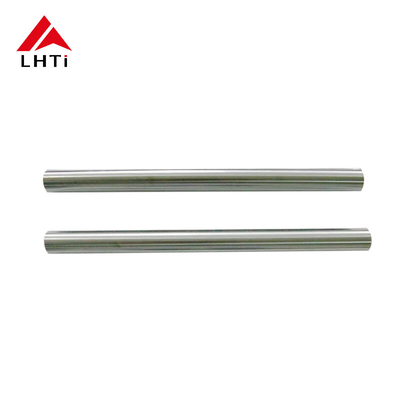

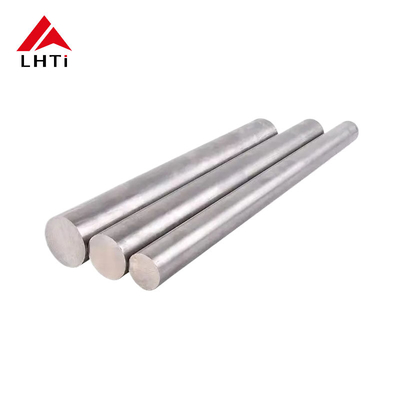

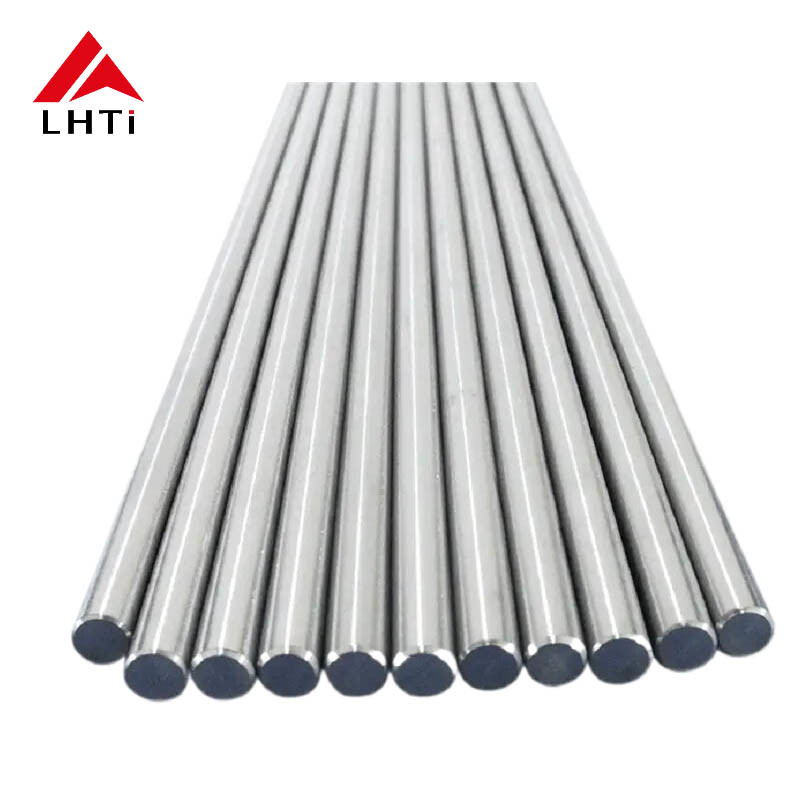

Ürün Resimleri
