Küçük çaplı titanyum çubuk standartları açıklandı

Küçük çaplı titanyum çubuğu: Standartlar, boyut kontrolü ve uygulama uygunluğu

Küçük çaplı bir titanyum çubuğu çap, tolerans ve durumuna göre satın alınır ve satın alma siparişinde yazılmış standart, fabrikanın bu değerlerden hangisini gerçekten onayladığına karar verir.Bu sayfada yer alan ASTM B338 ve B337 başlıklarında tüp ürünleri biçimleri tanımlanmaktadır., katı çubuk ve çubuk ASTM B348 ve alaşımlı çubuk ASTM B265'e sağlanırken, üçü özetlemeden önce ayrı sıralamak, küçük çubuk tedarikinde en yaygın belge argümanından kaçınır.ve aşağıdaki denetim planını belirler..

Her Standartın Gerçekte Kapsadığı Şeyler

ASTM B338, dikişsiz tüpün etrafında yazılmıştır: kompozisyonu ve germe özelliklerini sabitler, ancak bunların hiçbiri katı bir yuvarlakta uygulanacak olan düzleştirme, flare ve hidrostatik testleri de sabitler.ASTM B337 kaynaklı boru için aynı işi yapar ve kaynak kalitesi gereksinimlerini eklerBir çubuk düzleştirme testini geçemez, bu nedenle tüp standartlarının herhangi birine göre verilen bir sertifika, bir çubuğun çizimin ihtiyaç duyduğu boyut toleransını karşıladığını onaylayamaz.

ASTM B348, çubuk, çubuk ve dövme malzemesi standardıdır.Diametre toleransının, yuvarlaklığın dışındaki, düzlüğün, yüzey durumunun ve katı kesimin mekanik özelliklerinin tanımlandığı yerdir.ve 3 mm'den yukarı bir yuvarlak çubuk için doğru referans. Gr5, Gr9 veya Gr12 gibi bir alaşım sınıfı gerektiğinde, ASTM B265 alaşım çubuğu ve kızartılmış özelliklerini kapsar.ASTM F67, alaşımsız sınıfların üstüne saflık sınırları ekler.

Eğer bir müşteri çizimi bir çubuk için B338 belirlerse, fabrikada normalde tüp eşdeğer kimyasal ve test ile B348 bar alıntı yapılacaktır.ve her iki taraf da yazılı olarak ısıyı kesmeden önce anlaşmalıdırBu tek açıklama, içeriye giren mallarda reddedilmeyi engeller.Bir kalite mühendisi sertifika başlığını çizime karşı karşılaştırdığında ve malzeme hatası yerine ürün biçimi uyumsuzluğu bulduğunda.

Boyutlar ve Toleranslar 25 mm'den küçük

Küçük çubuklarda tolerans çap ve yolun bir fonksiyonudur, derecenin değil.Soğuk çekilmiş ve merkezsiz toprak çubuğu, en sıkı bantı tutar, çünkü bitirme geçişi, sıcak işlemekten kaynaklanan yüzey değişkenliğini ortadan kaldırırÇöpten çıkarılmış ve döndürülmüş çubuk ortada oturur ve sıcakta yuvarlanmış çubuk en geniş bantı taşır.Aynı çapta sıcakta yuvarlanmış durumda sadece artı veya eksi 0 vaat edebilirken.10 mm.

Çizimde çapın ötesinde üç boyut yer almalıdır. Düzlük genellikle metre başına maksimum sapma olarak belirtilir ve metre başına bir milimetre zemin çubuğu için işlenebilir bir rakamdır;3 m uzunluğunda kabul edilebilir bir yay, çubuk bir çubuk besleyici aracılığıyla beslendiğinde veya merkezler arasında fırlatıldığında bir sorun haline gelir.. yuvarlaklık önemli olduğu yerde çubuk satın aldıktan sonra öğütülür, çünkü oval bir boşluk eksantrik bir öğütme izni bırakır. uzunluk toleransı otomatik tornalar için önemlidir,Kısa bir çubuğun makineyi durdurduğu yer..

Bu ürün için sayfa boyutları alanında OD 5 ila 114 mm, 0.3 ila 10 mm duvar ve maksimum uzunluğu 1200 mm olarak okunuyor.Bu yüzden çubuk için kullanılabilir okuma en fazla stok uzunluğu yaklaşık 1200 mm ile 5 ila 114 mm çap aralığıdır.Bu, aşağıdaki tabloda belirtilen aralık ve aynı nitelik bloğuna kopyalanmış boru özellikleri yerine küçük çaplı çubuk açıklamasına uyuyor.

Küçük Bölümdeki Yapı ve Durum

Küçük çapta yüzey katmanı kesimin büyük bir kısmını oluşturur. 6 mm'lik bir çubuğun üzerindeki 0.05 mm alfa kesi yarıçapının yüzde birine yakın ve bu sertleşmiş,Oksijenle zenginleştirilmiş deri, iplik yuvarlama veya bükme sırasında çatlakların başladığı yerdir.- Turşulamada, ancak sadece turşulamada izin verilen miktar belirtildiği takdirde; öğütme mekanik olarak kaldırır ve yorgunluk için daha temiz bir yüzey bırakır.Dövizlenmiş veya döngüsel olarak yüklenecek herhangi bir şey için, alfa kesesi çıkarılmış zemin çubuğu daha güvenli bir satın alımdır.

Durum aynı mantığı izler. Annealed bar yumuşak, boyutsal olarak istikrarlı ve makineye kolay, Gr2 tipik olarak HB 180 ila 215 aralığında düşer.Soğuk işlenmiş çubuk daha güçlüdür ama kalıntı gerginliği taşır, ve çizimden sonra düzleştirildiğinde, bu gerginlik uzunluk boyunca eşitsiz bir şekilde yeniden dağıtılır, böylece işlenmiş bir parça ilk kesimden sonra hareket edebilir.Bitmiş bir parçada sıkı bir konsantrisite gerekirse, gerginlik giderme veya son işleme öncesinde hafif bir kızartma, ekstra işlemlere değer.

Bir çubuktan işlenmiş bir bultun çekirdekleri eksen boyunca geçer.Çekiş yükü için doğru yönü olan ama akış hatları boyunca kesen iplik kökleri bırakırKritik bağlayıcılar için alternatif, önce boşluğun başını veya kalıbını yapmaktır, böylece akış, baştan çubuk geçişine kadar devam eder ve daha sonra ipliği kesmek yerine yuvarlar.Bu bir tasarım kararı., satın alma değil, ve bar sipariş edilmeden önce yapmak daha ucuzdur.

Küçük çaplı çubuk kullanıldığı yerler

En büyük kullanım küçük işlenmiş donanımlardır: vidalar, çubuklar, iğneler, aralıklar ve özel armatürler, burada titanyum, yüksek sıcaklık dayanıklılığı için değil, korozyon direnci veya ağırlığı için seçilir..Gr2 oksitleyici kimyasal hizmeti ve deniz atmosferini kapsar; Gr7 küçük palladium eklenmesiyle, alaşımsız titanyumun çukur yapacağı azaltıcı asitleri kapsar;Gr5 daha yüksek germe aralığına ihtiyaç duyan uygulamaları kapsar., işlenebilirlik ve bir ısı işleme adımı pahasına.

Enstrümantasyon ve sensör çalışmaları küçük çubuk kullanır, çünkü ev manyetik olmayan, korozyona dayanıklı ve hafif olmalıdır ve 12 mm çubuk, geleneksel bir torna üzerinde delinebilir ve ipliklenebilir.Valve trim, saplar ve küçük pompa şaftları aynı örneği izler. Havacılık alanında, küçük çubuk, çelik üzerinde tasarruf edilen ağırlığın tüm montaj boyunca yayıldığı koltuklar, buşlar ve bağlayıcılar haline gelir.

Mekanistleri şaşırtan bir özellik elastik modülüdür.Bu yüzden bir titanyum çubuğu aynı bükme yükü altında neredeyse iki kat daha fazla eğilir.Uzun, ince bir şaftta bu, dönerken çırpınma ve springback olarak ortaya çıkar ve bir bultlu eklemde, titanyum parçası ile çelik karşılığı arasında iplik yükünün nasıl paylaşıldığını değiştirir.Aynı önceden yüklenmeye ulaşmak için daha düşük tork gereklidir, ve sinir bozucu risk artar, bu nedenle kuru film yağlayıcı veya anodlu bir iplik normal bir uygulamadır.

Belgelendirme ve Denetim

EN 10204'e göre bir 3.1 sertifikası, temelde: ısı sayısı, kimyasal, germe ve verim dayanıklılığı, uzatma, alanın azaltılması ve sertliği, bunların hepsi teslim edilen çubuklara kadar izlenebilir.Her ısı üzerinde pozitif malzeme kimliği, içeriye doğru birkaç saniye içinde mallardaki bir sınıf karışımını yakalar., ve sertifika doğru görünse bile yapılması gerekir, çünkü bir kimyasal hattında yanlış bir notun maliyeti testten çok daha yüksektir.

Boyut kontrolü çizime uymalıdır.Diametre uzunluk boyunca birkaç noktada bir mikrometre ile kontrol edilir, bir diyalog ölçümü ile bir yüzey plakasında düzlük,ve onaylanmış bir numuneye karşı yüzey durumu görsel olarakUltrasonik testler nadiren küçük çubuklara uygulanır, çünkü bölüm anlamlı bir hacim kapsamı için çok ince; Penetrant testi, yüzey kırılma kusurları için pratik bir yöntemdir.ve normalde rutin bir şey değil özel bir gerekliliktir..

Küçük çaplı çubuklar için sıralama kontrol listesi kısa ama her satır önemlidir: standart sayı ve yıl, sınıf, çap ve tolerans sınıfı, durum, yüzey finişi, düzlük, uzunluk,Deneme sertifikası seviyesi, ve çizimde bir boru standardının göründüğü zaman hangi standardın hükmettiği konusunda açık bir açıklama.

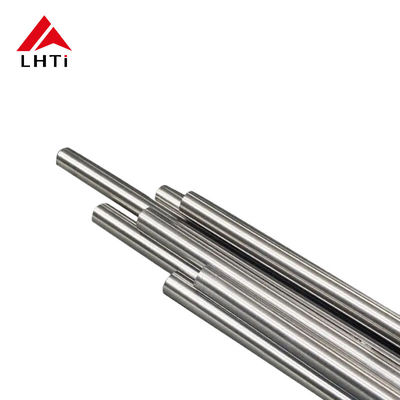

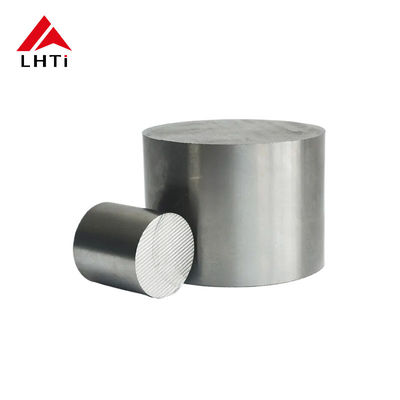

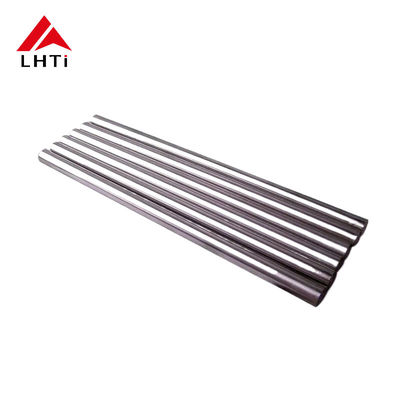

Ürün Resimleri
