10mm Dikişsiz Titanyum Boru: Et Kalınlığı Seçimi ve Basınç Derecesi

10 mm'lik dikişsiz titanyum boru, tek bir ürün yerine bir boyut sınıfıdır. Bu çapta et kalınlığı, neredeyse her şeyi belirleyen değişkendir: borunun tutabileceği basınç, akış için mevcut iç çap, bükülebileceği yarıçap ve standart bir sıkıştırma bağlantısının onu kavrayıp kavramayacağı. Aynı 10 mm dış çapa ve aynı grade'e sahip iki boru, sadece birinin 0,5 mm et kalınlığına ve diğerinin 2 mm et kalınlığına sahip olması nedeniyle patlama basıncında dört kat farklılık gösterebilir.

Et Kalınlığı Derecelendirmeyi Belirler

İç basınca maruz kalan bir boru için ince duvar formülü, çevresel gerilimi basınç, çap ve et kalınlığı ile ilişkilendirir: gerilim basınç ve çapla artar, et kalınlığı ile azalır. Sabit 10 mm çapta, et kalınlığını iki katına çıkarmak çevresel gerilimi kabaca yarıya indirir, bu nedenle basınç kapasitesi kabaca iki katına çıkar. Aşağıdaki tablo, Ti-6Al-4V grade'i için tavlanmış minimum olan 895 MPa çekme mukavemetini ve basit bir ince duvar tahminini kullanır; bir kod derecelendirmesi ayrıca bir kaynak bağlantı faktörü, bir sıcaklık düşürme ve herhangi bir korozyon payı uygulayacaktır.

Bu rakamları bir tarama aracı olarak kabul edin, tasarım derecelendirmesi olarak değil. Barlow tahminleri tedarik edilen alaşımı ve temperi göz ardı eder, bükülmedeki et kalınlığı azalmasını göz ardı eder ve bir borunun genellikle basınçlı bir sistemdeki en ince öğe olduğu gerçeğini göz ardı eder. Bir çizimde yer alması gereken sayı, kod tabanına sahip tasarım basıncıdır ve et kalınlığı daha sonra gerekli marjı tasarım sıcaklığında karşılayacak şekilde seçilir.

Mukavemet ve Yoğunluk Rakamlarını Birlikte Okuma

Bu sayfa, 800 MPa akma mukavemetini 4.51 g/cm3 yoğunluk ve %20 uzama ile belirtir. Bu üç rakam tek bir malzemeyi tanımlamaz. 4.51 g/cm3 yoğunluk, tavlanmış akma mukavemeti 170 ila 345 MPa aralığında olan alaşımsız titanyum için bir rakamdır ve %20 uzama, bu yumuşak dereceler için tipiktir. 800 MPa akma, 4.43 g/cm3'e yakın bir yoğunluk ve tavlanmış durumda yaklaşık %10 uzama ile Ti-6Al-4V ailesine aittir.

Pratik okuma, sayfanın tek bir ısıyı değil, bir boru ailesini tanımladığıdır. 800 MPa rakamına ihtiyaç duyan bir alıcı, mekanik özellikler belirtilmiş ve sertifikada doğrulanmış Gr5 sipariş etmelidir. Oksitleyici bir ortamda korozyon direncine ihtiyaç duyan ve bükme ve şekillendirme için %20 uzamayı önemseyen bir alıcı, Gr2 sipariş etmelidir. Teklifte grade'i belirtmek belirsizliği ortadan kaldırır ve değirmene başlık rakamıyla eşleşen duvar yerine görev için doğru duvarı teklif etme olanağı tanır.

10 mm'de Dikişsiz Yapı

Bu boyuttaki dikişsiz boru normalde bir boşluktan mandal üzerinde soğuk çekilir, ardından tavlanır ve düzeltilir. Dikişin olmaması üç şekilde önemlidir: küçük bir geçitte akışı bozacak bir kaynak boncuğu yoktur, agresif bir ortamda tercihen saldırıya uğrayacak bir ısıdan etkilenen bölge yoktur ve boru dikişin açılması olmadan bükülebilir ve tekrar bükülebilir. Yerinde şekillendirilecek 10 mm'lik bir hat için, bu avantajlar genellikle kaynaklı ve çekilmiş boruya göre fiyat farkını aşar.

Soğuk çekme ayrıca bu boyutun gerektirdiği boyutsal kontrolü sağlar. Aşağıdaki tablodaki çap toleransı, et kalınlığı toleransı ve yuvarlaklık dışı, borunun bir yüksük bağlantısında sızdırıp sızdırmadığını, bir bükme makinesinden beslenip beslenmediğini ve öngörülebilir bir bükme yarıçapı üretip üretmediğini belirleyen değerlerdir. Borunun büküleceği yerde, dış çapın yaklaşık üç katı bir bükme yarıçapı, tavlanmış boru için mandallı olarak makul bir hedeftir; daha sıkı yarıçaplar daha yumuşak bir temper, daha ince bir et kalınlığı veya doldurulmuş bir bükme gerektirir ve boru kesilmeden önce anlaşılmalıdır.

10 mm Boru Nereye Uyar

Enstrümantasyon ve darbe hatları bu boyut için doğal evidir: kolayca yönlendirilebilecek kadar küçük, hafif bir kirlilik tabakasının onu tıkamayacağı kadar büyük ve 1 mm et kalınlığında çoğu tesis basıncı için yeterince güçlüdür. Deniz ve mobil ekipmanlardaki hidrolik kontrol hatları, tuz spreyinin çelik bir hattı bozacağı titanyumda aynı boyutu kullanır ve ağırlık tasarrufu hareketli bir yapıda yardımcı olur.

Kimyasal enjeksiyon ve dozaj skidleri, akışın küçük ve ortamın genellikle agresif olması nedeniyle 10 mm boru kullanır. Isı değiştirici ve numune alma devreleri aynı nedenlerle bunu kullanır, küçük çaplı bir borunun yüksek hızda temizlenebilmesi ek faydasıyla. Tıbbi ve analitik ekipmanlar, temiz, kirletmeyen bir iç çapın önemli olduğu ve borunun sterilize edilmiş bir tertibatın parçası olabileceği yerlerde bunu kullanır.

Küçük çaplı işlere özgü bir uyarı var. 10 mm'lik bir borunun iç hacmi küçüktür, bu nedenle bir hava yığını veya durgun bir sıvı cebi bu hacmin büyük bir kısmını oluşturur. Ölü bacaklardan kaçınılmalı, drenler en alçak noktada olmalı ve hat sadece doldurulmak yerine temizlenebilecek şekilde düzenlenmelidir. Bu bir yerleşim sorusudur, ancak sistem devreye alındığında değil, boru kesildiğinde belirlenir.

Birleştirme, Test Etme ve Sipariş Etme

10 mm'deki titanyum boru genellikle kaynakla, sıkıştırma veya ısırma tipi bağlantılarla veya basıncın ılımlı olduğu yerlerde flanşlama ile birleştirilir. Kaynak, hem dış hem de iç kısımda argon kalkanı gerektirir, kaynak oksijen almayacak noktanın altına soğuyana kadar temizleme tutulur; renkli bir kaynak, kirli bir kaynaktır. Boru bağlantı yerinde tamamen tavlanmışsa ve et kalınlığı yüksüğün iç çapı çökertmeden ısıracak kadar kalınsa, ısırma tipi bağlantılar titanyumda iyi çalışır.

Tamamlanmış bir hat için normal kabul testi, tasarım basıncının 1.5 katı basınç testidir ve borunun kendisi genellikle bir hidrostatik veya pnömatik dayanım testi artı bir numune üzerinde düzleştirme testi ile tedarik edilir. Girdap akımı muayenesi, basınç testinin açmayacağı boyuna kusurları tespit ettiği için küçük dikişsiz borularda yaygındır.

Sipariş, standardı, mekanik gereksinimi ile birlikte grade'i, toleranslarla birlikte dış çapı ve et kalınlığını, uzunluğu ve düzlüğü, teslimat koşulunu ve yüzeyi ve 3.1 sertifikalı test paketini belirtmelidir. 800 MPa gerçek bir gereksinimse, bunu başlıkta değil, grade satırında belirtin ve gerçek partiden akma sonucunu isteyin. Bu şekilde özellik varsayılan bir açıklamadan değil, satın alınır ve denetlenir.

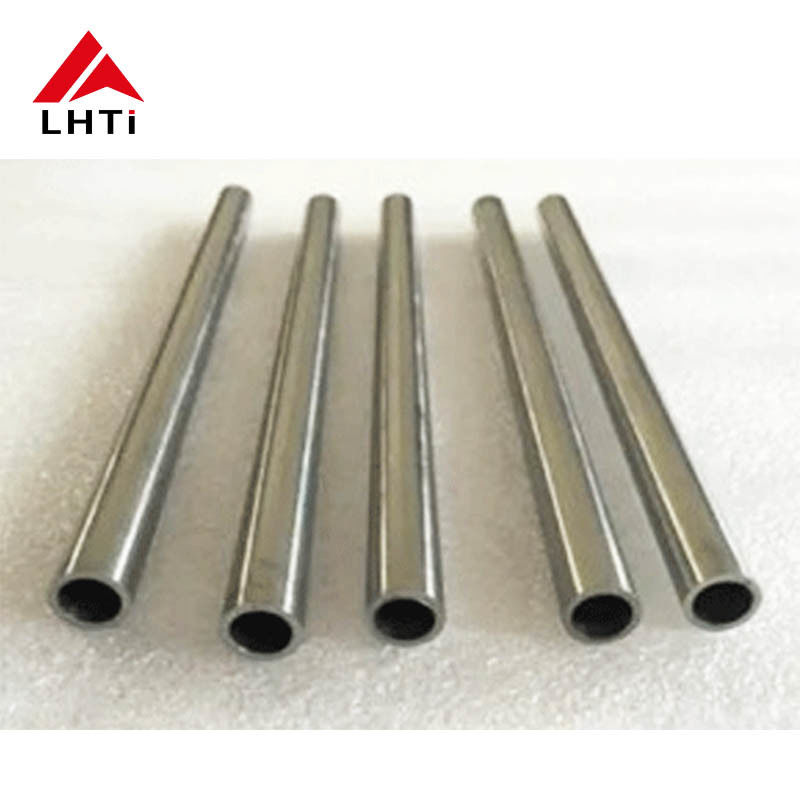

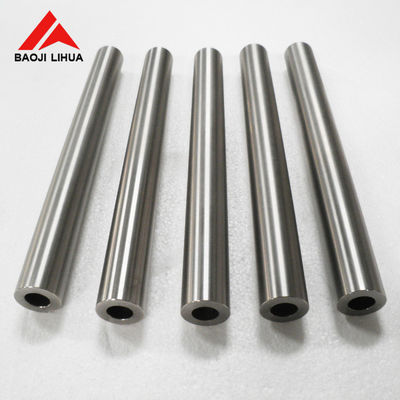

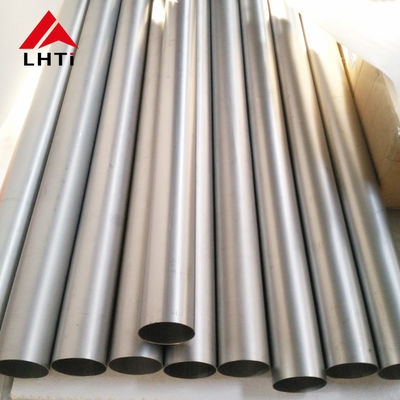

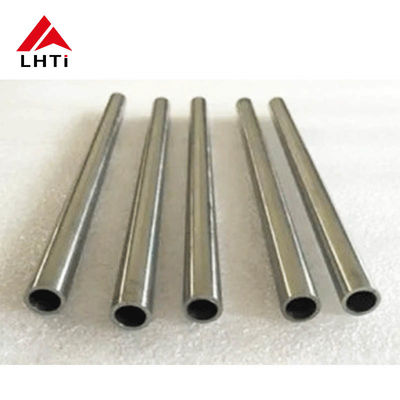

Ürün Resimleri
