HV200 Titanyum Tüp Sertliği ve Yoğunluğu

HV200 Titanyum Tüp: Sertliği ve yoğunluğunu doğru okumak

Sertlik ve yoğunluk, bir titanyum tüpü için en sık alıntılanan ve en sık yanlış okunan iki sayıdır.51 g/cm3 alaşımsız titanyum ailesini tanımlar.Her iki sayı da kendi başına bir sınıfı tanımlamaz ve hiçbirinin korozyon performansını kanıtlamaz, ancak her ikisi de bir borunun bir ısı değiştiricisine girmeden önce gerçek sorunları tespit eden hızlı, ucuz kontrollerdir.

HV200'ün Size Söyledikleri

Brinell ölçeğinde yaklaşık 190'a karşılık gelen 200 bölgesindeki Vickers sertliği, kızarmış Gr2 tüpü için normal okuma.Bu tüp soğuk çalıştırılmış durumda bırakmak yerine annealed edildiğini doğruluyorTest hızlıdır, kesilmiş bir numune veya boru yüzeyinde yapılabilir ve gerginlik makinesine gerek yoktur.Bu yüzden çok fazla denetim planında görülüyor..

Dış yüzeyde alınan, orta duvarda alınandan çok daha zor bir okuma, oksijenle zenginleştirilmiş bir cilde, alfa durumuna işaret eder.yeterli koruma olmadan sıcak işleme yapıldığında oluşurBu deri kırılgan, bükülürken çatlar ve yorgunluğun başlangıç noktasıdır.ve her iki koşul da tüpün işlenirken hareket edeceği anlamına gelir..

Sertliğin de pratik bir tavanı vardır. kabaca HV 250'nin üzerinde, işleme önemli ölçüde yavaşlar ve alet aşınması yükselir.ve yarık yuvarlama veya çatlama olmadan bükme daha yumuşak annealed durum gerektirirBir tüp levhasına yuvarlanacak veya yerinde bükülecek bir tüp için, kızartılmış sertlik aralığı bir formalite değildir; üretimin başarılı olmasını sağlayan özelliktir.

Aile yoğunluğu not sertifikası değil aile kontrolüdür

4.51 g/cm3 yoğunluğu, Ti-6Al-4V alaşımının daha düşük, yaklaşık 4.43 g/cm3 olan Gr1, Gr2, Gr3 ve Gr4'ü kapsayan alaşımsız titanyum ailesine yerleştirir.Çünkü alüminyum titanyumdan daha hafiftir ve vanadyum daha ağırdır.Bu nedenle tartma ve ölçüm kontrolü, karışık bir paket yakalamanın iyi bir yoludur, ancak Gr2'yi Gr3'ten ayıramaz.ve Gr7'yi tanımlayan palladium eklemesinin varlığını doğrulayamıyor..

Bu son nokta ticari açıdan önemlidir. Sınıf onayı, alaşım elemanlarını doğrudan okuyan ve parça başına saniyeler alan pozitif malzeme kimliğine aittir.yoğunluk ve sertlik tarama araçlarıdırPMI ve fabrika sertifikası bu kanıttır. Bu maliyet sırasıyla üçünü de kullanan bir kalite planı, çok az paraya çoğu karışıklığı yakalar.

Özellik Blokundaki Güç Sayısını Uygularken

Bu sayfada, HV200 sertliği, 4.51 g/cm3 yoğunluğu ve kızartılmış durumla birlikte 800 MPa'lık bir verim sıklığı da listelenmektedir.HV200'de kaynatılmış bir alaşımsız tüpün 275 ila 345 MPa civarında bir çıkış gücü vardır, ve 800 MPa verimi normalde 4,43 g/cm3'den daha sert ve daha yoğun olan bir alaşım sınıfına aittir.Dürüst okuma, özellik bloğunun bir spesifikasyon yerine bir ürün ailesini kapsadığıdır..

Satın almak için çözünürlük sınıf ve özelliklere göre sıralanmalıdır.ve 800 MPa'ya gerçekten ihtiyaç duyulduğunda mekanik gereksinimleri ile alaşım sınıfını belirtin.Sertlik ve yoğunluk rakamları daha sonra çelişkili iddiaların yerine tanımlanmış bir spesifikasyona karşı kabul kontrolü haline gelir.

Tahammül, Duvar ve Yapı

Bir h7 toleransı bir uygunluk tanımıdır ve bir tüpte bir açıklamaya ihtiyaç duyar: dış çapına uygulandığında, h7 üst sapmanın sıfır olduğu ve parçanın asla fazla boyutlu olmadığı anlamına gelir.bir bor için eşdeğer H7 iken, aşağı sapma sıfırdır ve delik asla küçük değildir. Yüzeyin adını vermeden h7 diyen bir çizim, bir araya gelmeyecek bir parçayı davet eder.Yüzeyin ve bandın isimlendirilmesi belirsizliği ortadan kaldırır..

Bir h7 borusunun pratik değeri, daha fazla işleme gerek kalmadan, bitmiş bir konumlandırma yüzeyi, bir koltuk, bir rulman koltuğu veya monte edilmiş bir yerleştirme için kullanılabilmesidir.Bu sıkıcı veya öğütme işlemini kurtarır, ama aynı zamanda tüpün tüm uzunluğunda çalışabilmesi için yeterince düz ve yuvarlak olması gerektiği anlamına gelir.Bu yüzden düzlük ve yuvarlaklık dışı çapı toleransı ile aynı çizim ait.

Bu sayfadaki boyut aralığı, dış çapları 10 ila 300 mm'ye karşı 5 ila 80 arasında bir program serisini kapsar.Bu nedenle aynı nominal çaplı ince bir kondansör tüpü veya kalın bir duvarlı işlem borusu olarak sağlanabilir.Duvar toleransı normalde yüzde 10'dur ve eksantriklik, çevre çevresindeki duvarın değişimi, en ince noktada minimum duvarı sınırlayan şeydir.Basınç görevi için tasarım minimum duvara karşı kontrol edilmelidir, nominal değil.

Gerçek Serviste Korozyona Direnci

Yüksek korozyon direnci, oksidleyici ve nötr klorür ortamlarında titanyumun doğru bir tanımıdır ve oksijen veya su var olduğu sürece sağlayan oksit filmi kendini onarır.,Klorlu soğutma suyu, nitrik asit ve çoğu oksitleyici tuz çözeltisi rahat görevlerdir.kuru klor, ve filmin tamir edemeyeceği herhangi bir çatlak.

Çatlak korozyonu, tasarımcıların dikkatini çeken bir risktir, çünkü bir dikiş, boru levhası ekleminin, bir yatak veya destek eyerinin altında oluşur.Aynı alaşımın açık akışta mükemmel bir şekilde mutlu olduğu sıcaklıklardaPratik savunmalar, akış ve drenaj için tasarlanmak, sıkı metal ile metal çatlakları önlemek,ve bir yarık kaçınılmaz ve ortam azaltıyor olduğunda Gr7 gibi bir palladium rulman sınıfı belirtmek için. Gr12, çatlak korozyonunun ve orta dayanıklılığın önemli olduğu bir alternatiftir.

Oksit filmi kalınlaşır ve mekanik dayanıklılık sıcaklık arttıkça düşer ve ortamda zararsız olan klorürler sıcak bir yarığa saldırabilir.Çevre verilerine göre seçilen ve sıcak hatlara monte edilmiş bir boru beklenmedik deliklerin yaygın bir kaynağıdır, bu nedenle tasarım sıcaklığı ve yarık durumu birlikte belirtilmelidir.

Denetim ve Sipariş

Bu tür borular için uygulanabilir bir denetim planı, her partiden bir numune üzerinde sertlik araştırmasını, her parça veya en azından her paket üzerinde pozitif malzeme kimliğini birleştirir.Diametre boyut kontrolü, duvar ve düzlük, ve duvar bütünlüğü için basınç veya girdap akımı testi.

Sipariş, standart, ASTM B861 dikişsiz boru veya B338 için sözleşme referansı, sınıfı, dış çapı ve duvarı toleranslarla, yüzey durumu,UzunluğuSertlik şart olduğu durumlarda, test yöntemini ve yerini belirtin.çünkü aynı tüpün yüzey okuması ve orta duvar okuması, kabul bandının izin verdiğinden daha fazla farklı olabilir..

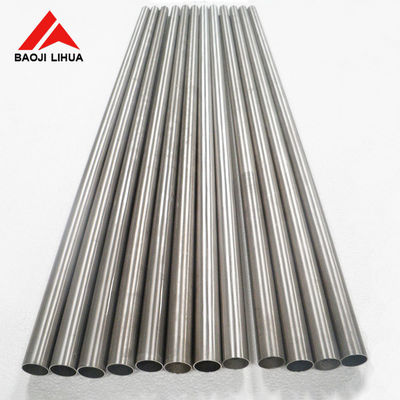

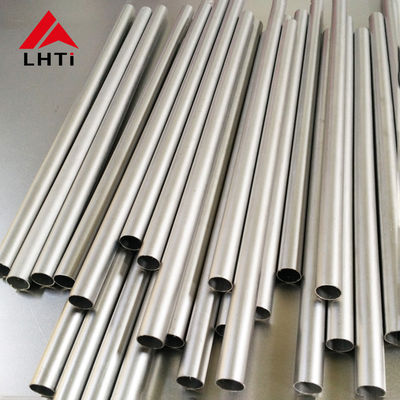

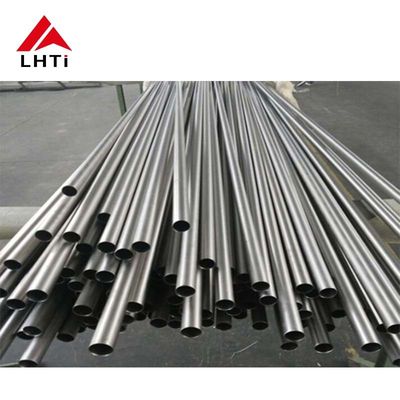

Ürün Resimleri
