Gr12 Titanyum Tüp Ti-0.3Mo-0.8Ni Özellikleri

Gr12 Titanyum Tüp: Ti-0.3Mo-0.8Ni Kimyası ve Görevi

Gr12, belirli bir sorunu çözen titanyum sınıfıdır: alaşılmamış titanyumu aşındıran asitleri ve sıcak klorür çatlaklarını, paladyum içeren bir sınıfın fiyat adımına ve alaşımlı yapısal bir sınıfın mukavemet ve imalat cezalarına maruz kalmadan azaltır. Yüzde 0,2 ila 0,4 molibden ve yüzde 0,6 ila 0,9 nikel içerir ve bu iki ekleme, sınıfın tüm hikayesidir.

Molibden ve Nikel Ne Yapar

Her iki element de beta stabilizatörüdür, bu nedenle mukavemetlerini Gr2'nin biraz üzerine çıkarırlar ve oksijenin kıt olduğu ortamlarda pasif filmin davranışını değiştirirler. Nikel, korozyon için önemlidir: film, dar bir çatlak içinde veya yerel oksijenin tüketildiği ve pH'ın düştüğü bir birikinti altında tam olarak bulunan azaltıcı koşullarda yeniden oluşma hızını artırır.

Sonuç, zararsız oksitleyici hizmette Gr2 gibi davranan ve arızalara neden olan koşullarda Gr2'den önemli ölçüde daha iyi davranan bir sınıftır: sıcak klorürlü suda contalı bağlantılar, bir soğutucudaki tüpten tüp tabakasına çatlaklar ve seyreltik azaltıcı asitler. Mekanik özellikler Gr2'ye yakındır, minimum akma sınırı yaklaşık 330 MPa ve iyi bir uzama ile malzeme bükülmeye, kaynaklanmaya ve tüp tabakasına yuvarlanmaya kolay kalır.

Karşılığında maliyet ve bulunabilirlik. Molibden ve nikel, bir değirmenin satın alması ve kontrol etmesi gereken alaşımlı katkılardır, bu nedenle Gr12, Gr2'den daha pahalıdır ve daha az boyutta stoklanır. Görevin gerçekten oksitleyici olduğu yerlerde, bu prim hiçbir şey kazandırmaz ve Gr2 doğru seçim olmaya devam eder. Görev sıcak bir çatlak veya azaltıcı bir akış içeriyorsa, Gr12 genellikle ilk bakım döngüsünde kendini amorti eder.

B861, B338 ve Sertifika Standardı

ASTM B861 dikişsiz boru standardıdır ve ASTM B338 dikişsiz tüp standardıdır. Fark, metalurjiden ziyade boyutsal sistemdir: boru nominal boyut ve programa göre sipariş edilir, tüp dış çap ve duvara göre sipariş edilir. B338'e göre sertifikalı bir tüp ve aynı sınıftan B861'e göre sertifikalı bir boru aynı alaşımdır, ancak toleranslar, test sıklığı ve işaretleme farklıdır ve bir alıcı, çizime uyanı belirtmelidir.

Bu sayfa her iki referansı da taşır, bu da her iki formu da stoklayan bir tedarikçi için normaldir. Ayrıca başlıkta 5. sınıf ifadesini de taşır ve bu bir uyarıyı hak eder: Gr5, Ti-6Al-4V'dir, tamamen farklı bir alaşımdır ve yaklaşık 828 MPa minimum akma sınırına sahiptir. İkisi asla birbirinin yerine kullanılmamalıdır. Çizim korozyon için Gr12 gerektiriyorsa, Gr5 aynı hizmette aşınacaktır; çizim mukavemet için Gr5 gerektiriyorsa, Gr12 yükü taşıyamayacaktır.

Saflık Beyanını Düzeltme

Bu sayfadaki açıklama, alaşımlanmamış titanyuma ait bir dil olan minimum yüzde 99,5 saflıktan bahseder. Tanım gereği bir alaşım başka elementler içerir ve Gr12 kasıtlı olarak yaklaşık yüzde bir oranında molibden ve nikel içerir. Kontrol eden belge, molibden, nikel, demir, oksijen, karbon, azot ve hidrojen aralıklarını ve diğer elementler için artık limitleri belirleyen standardın kimya tablosudur.

Bir alıcı için pratik sonuç, kabulün, belirtilen aralıkta hem molibden hem de nikel gösteren bir kimyasal analiz veya pozitif malzeme tanımlama okumasına dayanması gerektiğidir. Yalnızca titanyum içeriğini bildiren bir sertifika, Gr12'yi Gr2'den ayırt edemez ve bu ayrım tam olarak satın almanın yapıldığı nedendir.

Boyutlar, Duvar ve Ürün Formu

Bu sayfadaki boyut alanı, 5 ila 114 mm dış çap, 0,3 ila 10 mm duvar, 1200 mm'ye kadar uzunluk ve bu iki rakamdan türetilen bir iç çap aralığına sahiptir. Bir Gr12 siparişi için pratik aralık daha dardır, çünkü sınıf genellikle enstrüman hatları yerine kimyasal ve ısı değiştirici görevi için satın alınır ve duvar, minimum ağırlık yerine korozyon payı ve basınç için seçilir.

Korozyonlu bir görevde duvar kalınlığı, yalnızca basınç gereksinimini değil, bir payı da içermelidir. Basınç için minimum duvara göre tasarlanmış ve ardından yavaş genel korozyon veya girişteki erozyon nedeniyle metal kaybeden bir tüp, tasarım ömründen önce sınırına ulaşacaktır. Teklif aşamasında yarım milimetre eklemek, bir demeti değiştirmekten çok daha ucuzdur.

İmalat Notları

Gr12, eşleşen dolgu maddesi ve tam argon koruması ile iyi kaynak yapar ve kaynak prosedürü, titanyumun kaynak sıcaklığında oksijen ve nitrojen alması ve oluşan kaynağın sert ve kırılgan olması nedeniyle iç kısımda bir temizleme belirtmelidir. Titanyumda renklenmiş bir kaynak, kirlenmiş bir kaynaktır ve kabul için kullanılan renk ölçeği, görüşe bırakılmak yerine prosedüre yazılmalıdır.

Şekillendirme, Gr5'ten ziyade Gr2'ye yakındır, ancak biraz daha yüksek mukavemet, bükülmede biraz daha fazla geri tepme ve biraz daha büyük minimum bükme yarıçapı anlamına gelir. Tüp tabakasına tüp yuvarlama rutindir, tüp uçlarının tavlanmış ve temiz olduğu varsayılarak. İnce duvarlı tüpte diş açma önerilmez; dişli bir bağlantı gerektiğinde, daha ağır bir duvar veya kaynaklı bir bağlantı daha iyi bir detaydır.

Uygulamalar ve Sipariş

Tipik görevler, azaltıcı akışları işleyen kimya tesislerindeki ısı değiştiricileri ve soğutucuları, tüp tabakası bağlantısının sıcak olduğu klorür içeren soğutma suyu, kağıt hamuru ve kağıt ağartma tesisi hizmeti ve seyreltik aside maruz kalan kap içi bileşenlerdir. Havacılık ve tıbbi ekipmanlar da, yapısal bir alaşımın ağırlığı olmadan orta mukavemet ve korozyon direncinin bir kombinasyonunun gerektiği yerlerde sınıfı kullanır.

Sipariş, standardı ve ürün formunu, kimyasıyla birlikte Gr12 olarak sınıfı, dış çapı ve duvarı toleranslarla, uzunluğu, tavlama durumunu, yüzey gereksinimini ve test paketini belirtmelidir. Kimya, çekme özellikleri, hidrostatik veya girdap akımı testi ve ısı numarası içeren EN 10204'e göre 3.1 sertifikası, bu sınıf için normal beklentidir.

Sipariş verilmeden önce son bir kontrol yapmaya değer. Çizimin gerçekten bir alaşım gerektirip gerektirmediğini ve seçime neden olan çatlak veya azaltıcı koşulun mevcut tasarımda hala mevcut olup olmadığını onaylayın. Gr12, belirli bir soruya mükemmel bir cevaptır ve en pahalı hata, Gr2'nin yirmi yıl boyunca mükemmel performans göstereceği bir görev için satın almaktır.

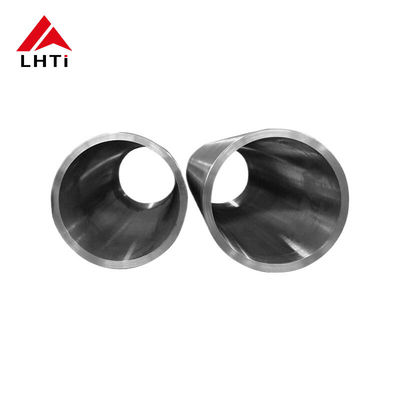

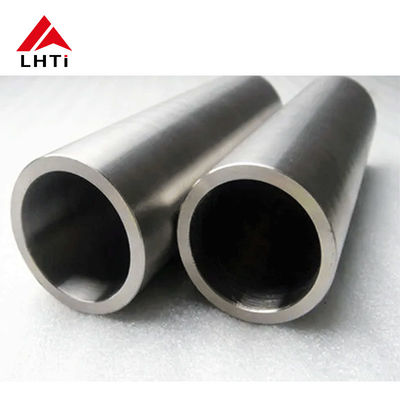

Ürün Resimleri
