F136 Titanyum Çubuk: Standart, Kalite ve Kesme Uzunluğu

ASTM F136, en çok alıntılanan ve en az anlaşılan titanyum çubuk standardıdır. Tam olarak bir alaşımı, tam olarak bir temizlik sınıfını kapsar ve sertifikalandıramayacağı kalite listelerinin yanında rutin olarak basılır. Bu sayfa, F136'nın neleri kapsadığını, ELI sonekinin neden önemli olduğunu, bu sayfa başlığındaki çelişkiyi nasıl okuyacağınızı ve kesme uzunluğu toleransının makineye neyin ulaştığını nasıl etkilediğini açıklar.

F136 Neleri Kapsar

F136, cerrahi implantlar için dövülmüş Ti-6Al-4V ELI standardıdır. ELI, ekstra düşük interstisyel anlamına gelir ve kontrol edici fark, standart Gr5 için %0,20'ye karşı maksimum %0,13 oksijen ve %0,40'a karşı %0,25 demirdir. Bu temizlik, bir implantın ihtiyaç duyduğu sünekliği ve kırılma tokluğunu sağlar. Bir kaplama, ısıl işlem veya denetim seviyesi değildir; bir kimya sınıfıdır.

Pratik sonuç, F136'nın 23. kaliteye uygulandığı ve başka hiçbir şeye uygulanmadığıdır. Gr2 veya Gr4 bir çubuk, tıbbi hedefi ne olursa olsun F136'ya göre sertifikalandırılamaz, çünkü bu kaliteler F67 tarafından kapsanır. Standart bir Gr5 çubuğu da F136'ya göre sertifikalandırılamaz, çünkü ELI değildir. Aksi yönde görünen herhangi bir sertifika, mal kabulde durmaya değer bir evrak hatasıdır.

ELI Soneki Neden Daha Pahalıdır

Daha düşük oksijen elde etmek ve korumak daha zordur. Sünger seçilmeli, eriyik kontrol edilmeli ve çubuk bitmeden yüzey temizlenmeli ve bu adımların her biri maliyeti artırır. Alıcının aldığı, 895 MPa olan standart Gr5'e karşı minimum 860 MPa çekme mukavemetine sahip bir çubuktur: sertifikada biraz daha zayıf, hizmette önemli ölçüde daha dayanıklı, çentikte daha iyi yorulma davranışına sahip.

Bu takas, bir implantın veya yorulmaya duyarlı bir tıbbi aletin tam olarak istediği şeydir. Bir braket veya bağlantı elemanı için yanlış bir takastır, çünkü standart Gr5'in daha yüksek mukavemeti önemlidir ve ekstra dayanıklılığın alıcısı yoktur.

Bu Sayfa Başlığını Kendi Spesifikasyonuyla Karşılaştırma

Bu sayfanın başlığı F136'yı Gr2, Gr4 ve Gr5 ile birlikte adlandırıyor. Altındaki spesifikasyon bloğu B348 ve AMS 4928'i adlandırıyor ve kalite bloğu Gr5, Ti-6Al-4V ve Ti-6Al-4V ELI'yi adlandırıyor. Bu üç ifade aynı anda doğru olamaz ve çözüm basittir: burada sunulan çubuk aslında Gr5 ve ELI malzemedir, F136 yalnızca bu açıklamanın ELI kısmına uygulanır, B348 ve AMS 4928 endüstriyel ve havacılık belgeleridir ve Gr2 veya Gr4 F67'ye göre sipariş edilmelidir.

Bu nedenle, implant kalitesinde bir çubuk ihtiyacı olan bir alıcı, 23. kaliteyi F136'ya göre sipariş etmeli ve sertifikanın standart ve kaliteyi aynı satırda belirtmesini istemelidir. Endüstriyel bir çubuk ihtiyacı olan bir alıcı, B348 veya AMS 4928'e göre Gr5 sipariş etmeli ve uygulamanın asla kullanmayacağı ELI kimyası için ödeme yapmamalıdır.

Kesme Uzunluğu, Tolerans ve Kesme Payı

Bu sayfa, artı 20 mm sabit bir uzunluk toleransı ve kesme başına 5 mm kesme payı ve maksimum 6000 mm uzunluk belirtir. Bu iki sayı, bir çubuktan kaç parça çıktığını ve sonuncusunun kullanılabilir olup olmadığını belirler. Bir çizim, 6000 mm'lik bir çubuktan 500 mm'lik on parça gerektiriyorsa, aritmetik on parça artı dokuz kesimdir, on kesim değil ve testere kaybı fiyata dahil edilmelidir.

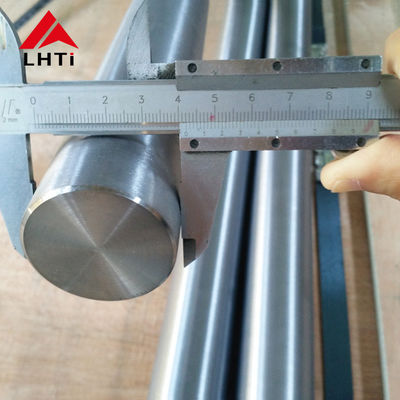

Çap aynı muameleyi hak eder. Parlatma malzeme kaldırır, bu nedenle bitmiş çap sipariş edilecek olanıdır ve ticari bir toleransla nominal olarak sipariş edilen bir çubuk, bitirme işleminden sonra boyutun altında gelebilir. 3 mm'nin altındaki küçük çaplarda, değirmen kapasitesi 3 ila 350 mm stok aralığı yerine 1,0 mm ve üzeri olarak belirtilir, bu nedenle çok küçük bir çubuk, listede yer alıyor gibi görünse bile özel bir sipariştir.

Sipariş Notları

Standart ve kaliteyi birlikte, çapını tolerans sınıfıyla, uzunluğunu tolerans ve kesme payıyla, durumu, yüzeyi ve sertifikayı belirtin. İmplant uygulaması için ISO 5832-3 yolunu ekleyin ve sertifikada uyumluluk beyanı yerine interstisyel değerleri isteyin, çünkü oksijen ve demir, çubuğun ELI olup olmadığını belirleyen sayılardır.

Bu sayfadaki öznitelik bloğu hala malzemeyi saf titanyum olarak tanımlıyor. Değil: Gr5 ve ELI varyantı, alüminyum ve vanadyum ile titanyum alaşımlarıdır ve blok bir şablon varsayılanıdır. Daha aşağıda basılan kimya ve çekme tabloları güvenilir verilerdir ve değirmen sertifikasındaki kalite, bitmiş parçanın aslında neyden yapılacağıdır.
