Tıbbi Kullanım İçin Titanyum Mil: Sınıf ve Salgı

Tıbbi Kullanım İçin Titanyum Mil: Derece Listesi ve Sapma

Mil, farklı etiketli bir çubuk değildir. Bir çubuk siparişi kimya, çap ve uzunluğa göre değerlendirilir; bir mil siparişi ne kadar düz çalıştığına, ne kadar doğru döndüğüne ve son işleme kesimi için ne kadar malzeme kaldığına göre değerlendirilir. Bu sayfa, başlığında basılı olan derece listesini, metninde açıklanan farklı dereceleri ve bir titanyum milin tıbbi bir alette çalışıp çalışmayacağını belirleyen geometri sayılarını kapsar.

Mil, Çubuk ve Bar Üç Farklı Sipariştir

Aynı Gr5 çubuk, fabrikadan çubuk olarak çıkabilir, çubuk olarak satılabilir ve mil olarak kabul edilebilir, çünkü kelimeler bir testi değil, bir kullanımı tanımlar. Pratikte bir mil siparişi üç gereksinim ekler: uzunluk boyunca düzlük, merkez çizgisi etrafındaki sapma ve köşe yerinde çatlak başlatmayacak bir yüzey. Bunlar geometri ve bitiş öğeleridir ve bir alıcı basitçe bir çubuk açıklamasını kopyaladığında kaçırılanlardır.

Öğütme, bunların çoğunun belirlendiği yerdir. Öğütülmüş bir mil normalde her iki tarafta 0,3 ila 0,5 mm toleranslı bir çubuktan, çap ve sapmanın birlikte düzeltildiği merkezler arasında merkezsiz öğütülerek üretilir ve ardından elle hissetmek yerine bir gösterge saati ile V bloklar üzerinde kontrol edilir. Tornalanmış bir çubuk, haddelenmiş bir çubuktan daha iyi bir yüzeye sahiptir ancak stoğun yayını takip eder, bu nedenle bükülmüş bir çubuk, yüzey ne kadar iyi görünürse görünsün bükülmüş bir mil üretir.

Başlıktaki Derece Listesi ve Metindeki Derece

Bu sayfanın başlığı Gr1, Gr2, Gr3, Gr4, Gr5, Gr12 ve Gr7'yi listeler. Altındaki açıklama daha sonra 480 C servis sıcaklığı, orta mukavemet, iyi kaynaklanabilirlik ve ısıl işleme tepkisi olmadığını belirterek Grade 6 Ti-5Al-2.5Sn'den bahseder. Aşağıdaki kimya ve çekme tabloları yalnızca Gr1, Gr2, Gr5, Gr7 ve Gr12 için sütunlar içerir. Grade 6'nın her iki tabloda da sütunu yoktur.

Grade 6 gerçek bir alfa yakını alaşımıdır ve tanımı doğrudur, ancak bu sayfanın bir tablodan alıntı yapabileceği stok aralığının bir parçası değildir. Güvenli okuma, metnin devralınan içerik olduğu ve tabloların teklif olduğu şeklindedir. Bu nedenle, yalnızca sayfanıza göre sipariş vermek belirsizdir ve mil sertifikasında yazan derece, alıcının gerçekten alacağı tek derecedir.

Başlıktaki Gr7, tam bir nokta ile yazılmıştır, Gr.7. Gr7 ile aynı derecedir, bu da Gr2 kimyasına %0,12 ila %0,25 paladyum eklenmiş halidir. Gr2 ile aynı 345 MPa çekme ve 275 MPa akma değerine sahiptir, bu nedenle korozyon direncini satın alır ve başka hiçbir şey sağlamaz. Gr7'yi daha fazla mukavemet bekleyerek belirten bir tasarımcı tabloyu yanlış okumuştur.

Tıbbi Kullanım ve Arkasındaki Sertifika

Bir ürün başlığındaki tıbbi kelimesi arkasında herhangi bir test taşımaz. Bir cerrahi aleti çalıştıran, bir matkabı yönlendiren veya bir diş el aletinin parçası olan bir titanyum mil vücudun dışındadır ve meşru olarak B348 endüstriyel çubuktan yapılabilir. İmplant edilen veya vücudun içinde bir yük taşıyan bir mil, CP dereceleri Gr1'den Gr4'e kadar F67 veya 23 ELI derecesi için F136 gerektirir ve bu belgelerden hiçbiri düz bir Gr5 çubuğunu sertifikalandıramaz.

Bu sayfadaki standart liste B348, F67, F136 ve AMS 4928'i birlikte adlandırır. Bu liste, fabrikanın neye göre çalışabileceğini tanımlar, tek bir çubuğun neye göre sertifikalandırılacağını değil. Bir alıcı, sertifikanın aynı satırda bir standart ve bir derece adlandırmasını istemeli ve dört standart listeleyip derecenin çıkarılmasına izin veren bir belgeyi kabul etmemelidir.

Düzlük, Sapma ve İşleme Payı

Düzlük, bir uzunluk üzerindeki sapma olarak belirtilir, tipik olarak metre başına milimetre ve iki noktadan desteklenen bir yüzey plakası üzerinde ölçülür. Sapma, merkez çizgisi etrafındaki toplam gösterge okuması olarak belirtilir ve yalnızca mil merkezler arasında işlendikten sonra anlam ifade eder. İki sayı değiştirilemez ve çizim diğerini isterken birini belirten bir tedarikçi soruyu yanıtlamamıştır.

Uzun ince bir mil, kendi kesme kuvveti altında sapma gösterdiği için uzunluk önemlidir. Kullanışlı bir kural, titanyum üzerinde son bir geçiş için desteklenmeyen uzunluğu çapın yaklaşık altı katının altında tutmak ve bunun ötesinde hareketli bir destek kullanmaktır. Titanyum yüzeyde sertleşir, bu nedenle kesmek yerine sürtünen bir geçiş, bir sonraki geçişin kaldırması gereken en üst tabakanın sertliğini artıracaktır.

Sipariş Notları

Dereceyi standardıyla, çapı tolerans sınıfıyla, düzlüğü ve sapmayı, uzunluğu uç kesimiyle, durumu, yüzeyi ve sertifikayı yazın. Bu sayfada stok aralığı özellik bloğunda 3 ila 350 mm ve spesifikasyon bloğunda 0,8 ila 500 mm'dir; ilki stoktan sunulan olarak ve ikincisi fabrika yeteneği olarak ele alınmalı ve stok aralığının dışındaki herhangi bir şey özel boyut olarak sipariş edilmelidir.

Özellik bloğu ayrıca malzemeyi saf titanyum olarak tanımlar. Bu Gr1 ve Gr2 için doğrudur ve Gr5, Gr7 ve Gr12 için yanlıştır, bunlar alaşımlardır ve ağırlık için kullanılan yoğunluğu değiştirir: CP dereceleri için 4,51 g/cm3'e karşı Gr5 için 4,43. Ağırlığa göre satılan bir mil için fark tek parça üzerinde küçüktür ve palet üzerinde görünür, bu nedenle ağırlık teklif edilmeden önce derece sabitlenmelidir.

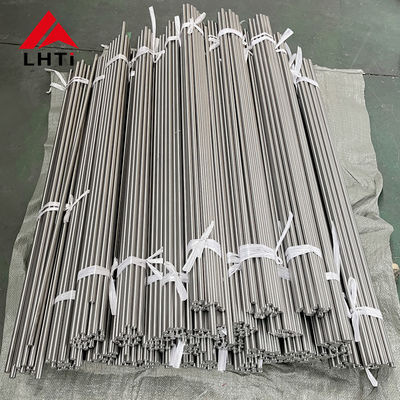

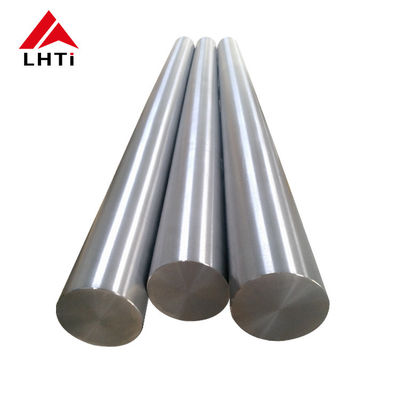

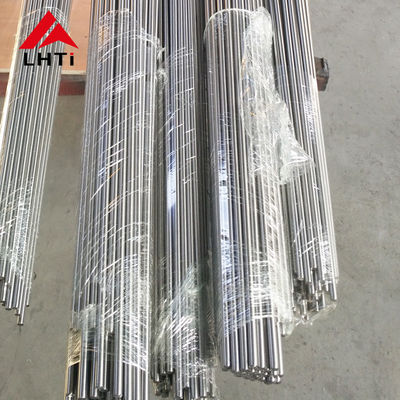

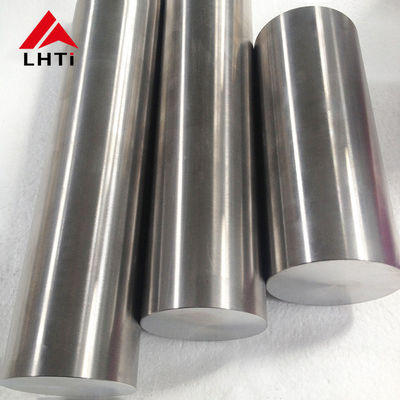

Ürün Resimleri
